9.9.2 Проверка, правка ВАЗ 2107

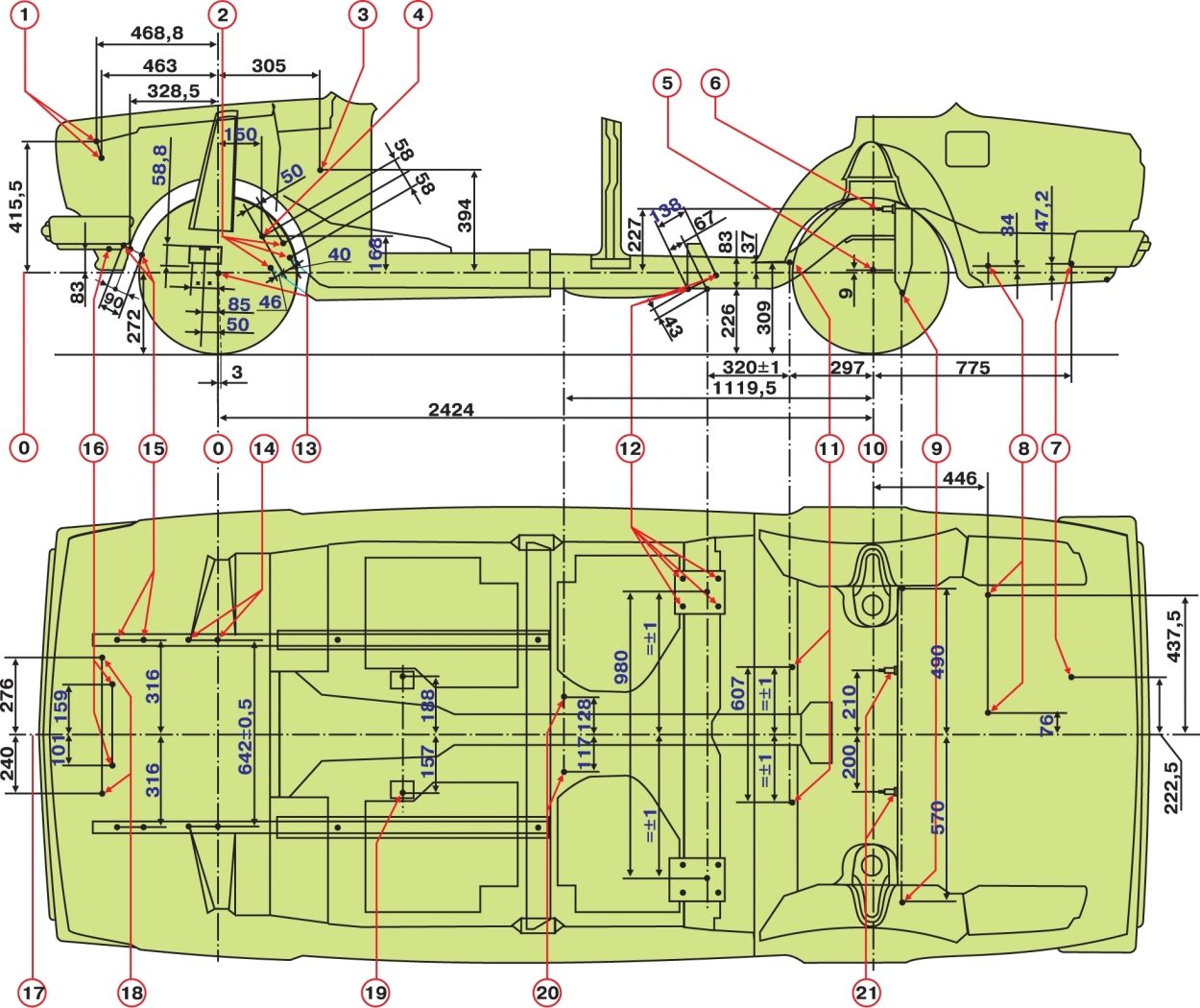

Рис. 9–28. Точки крепления узлов шасси: 0 — базовая линия; 1 — верхнее крепление радиатора; 2 — крепление картера рулевого механизма и маятникового рычага; 3 — ось педалей сцепления и тормоза; 4 — центр рулевого механизма; 5 — центр заднего колеса; 6 — крепление амортизаторов задней подвески; 7 — заднее крепление глушителя; 8 — переднее крепление глушителя; 9 — крепление поперечной штанги задней подвески; 10 — ось задних колес; 11 — крепление  верхних продольных штанг задней подвески; 12 – крепление нижних продольных штанг задней подвески; 13 — центр переднего колеса; 14 — точки крепления поперечины передней подвески; 15 — крепление стабилизатора поперечной устойчивости; 16 — нижнее крепление радиатора; 17 — ось автомобиля; 18 — верхнее крепление радиатора; 19 — заднее крепление силового агрегата; 20 — крепление опоры карданного вала; 21 — крепление амортизаторов задней подвески

9.9.2 Проверка, правка ВАЗ 2107

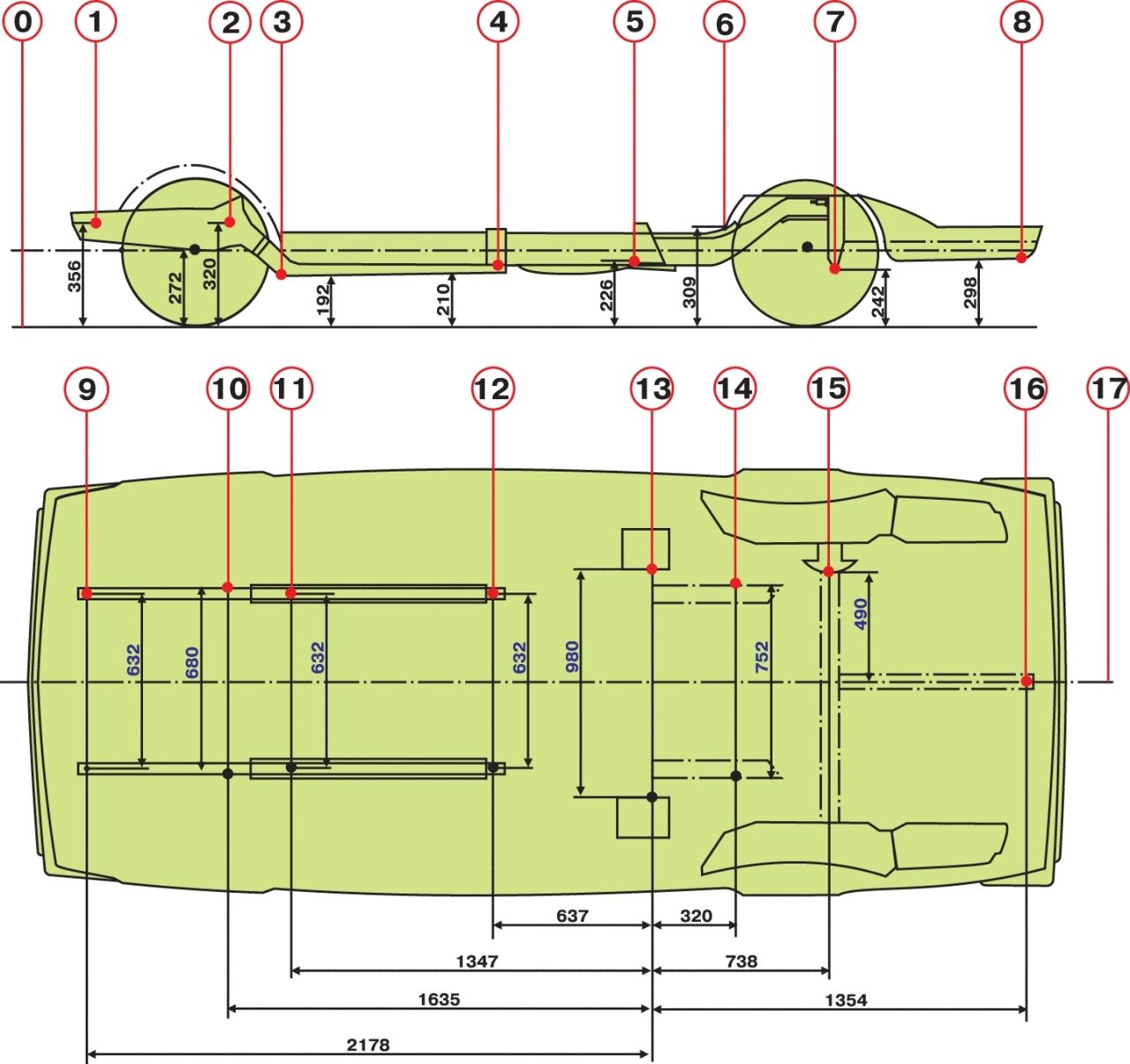

Рис. 9–29. Контрольные точки проверки пола кузова: 0 — линия отсчета; 1 — пересечение осей передних болтов крепления стабилизатора поперечной устойчивости с поверхностями лонжеронов; 2 — центр осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага; 3 — пересечение центров передних технологических отверстий переднего пола с поверхностями лонжеронов; 4 — пересечение задних технологических отверстий лонжеронов переднего пола с поверхностями лонжеронов; 5 — центр осей болтов крепления нижних продольных штанг; 6 — центр осей крепления верхних продольных штанг; 7 — пересечение оси болта крепления поперечной штанги с кронштейном кузова; 8 — пересечение центра заднего технологического отверстия центрального усилителя заднего пола с поверхностью усилителя; 9 — центр осей передних болтов крепления стабилизатора поперечной устойчивости; 10 — пересечение центров осей нижних болтов крепления картера рулевого механизма и кронштейна маятникового рычага с поверхностями брызговиков лонжеронов; 11 — центры передних технологических отверстий лонжеронов переднего пола; 12 —центры задних технологических отверстий лонжеронов переднего пола; 13 — пересечение осей болтов крепления нижних продольных штанг с наружными поверхностями кронштейнов кузова; 14 — пересечение осей болтов крепления верхних продольных штанг с наружными поверхностями средних лонжеронов; 15 — пересечение оси болта крепления поперечной штанги с кронштейном кузова; 16 — центр заднего технологического отверстия центрального усилителя заднего пола; 17 — продольная ось автомобиля

9.9.2 Проверка, правка ВАЗ 2107

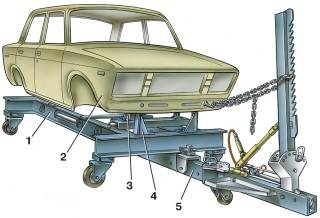

Рис. 9–30. Установка для  контроля и ремонта кузовов с приспособлением для правки: 1 — рама установки; 2 — кузов автомобиля; 3 — кронштейн крепления поперечины передней подвески; 4 — кронштейн крепления стабилизатора поперечной устойчивости; 5 — приспособление для правки со стрелой и гидравлическим устройством

Контроль геометрии точек крепления узлов шасси (рис. 9–28), а также проверка контрольных точек пола кузова (рис. 9–29) могут быть выполнены на установке для контроля и ремонта кузовов (рис. 9–30).
Правка деформированных кузовов может быть проведена с помощью приспособлений для правки. Приспособление закрепляется на раме установки со стороны деформированной части кузова.
При установке устраняются деформации:
— пола кузова;
— передних и задних лонжеронов;
— брызговиков передних крыльев;
— передних и центральных стоек;
— пола багажника;
— панелей передка и задка кузова;
— наружных и внутренних арок задних колес.
Повреждения кузова могут быть самыми различными. Поэтому правила ремонта в каждом отдельном случае должны быть свои, наиболее подходящие для этих повреждений.
Почти во всех случаях повреждений необходимо снимать некоторые детали, чтобы обнаружить повреждения, выправить и выверить кузов. В случаях серьезных повреждений убирают все легкосъемные внутренние обивочные части, чтобы облегчить измерение, контроль и установку гидравлических или винтовых домкратов для устранения перекосов и прогибов.

9.9.2 Проверка, правка ВАЗ 2107
Рис. 9–31. Справочные линейные размеры проемов ветрового и заднего окон

Правкой необходимо восстановить первоначальные линейные размеры остова кузова. Диагональные размеры проемов окон должны составлять для ветрового окна (рис. 9–31) 1375±4 мм, для заднего — 1322+4–2 мм. Расстояния между фланцами проемов окон по оси автомобиля должны быть равны для ветрового окна 537+3 мм, для заднего — 509+3 мм.
Разница диагональных размеров проемов ветрового и заднего окон, а также проемов капота, крышки багажника одного кузова не должна превышать 2 мм.
Наиболее часто при ремонте остова требуется замена крыльев, панелей крыши, передка и задка. Методы замены и ремонта этих деталей можно взять за основу при ремонте и других деталей кузова. Необходимо также знать расположение сварных швов.
