Жигули (ВАЗ-2107). Разборка и сборка нагнетательных насосов омывателей



Жигули (ВАЗ-2107). Разборка и сборка нагнетательных насосов омывателей

9.5.3 Разборка и сборка нагнетательных насосов омывателей ВАЗ 2107

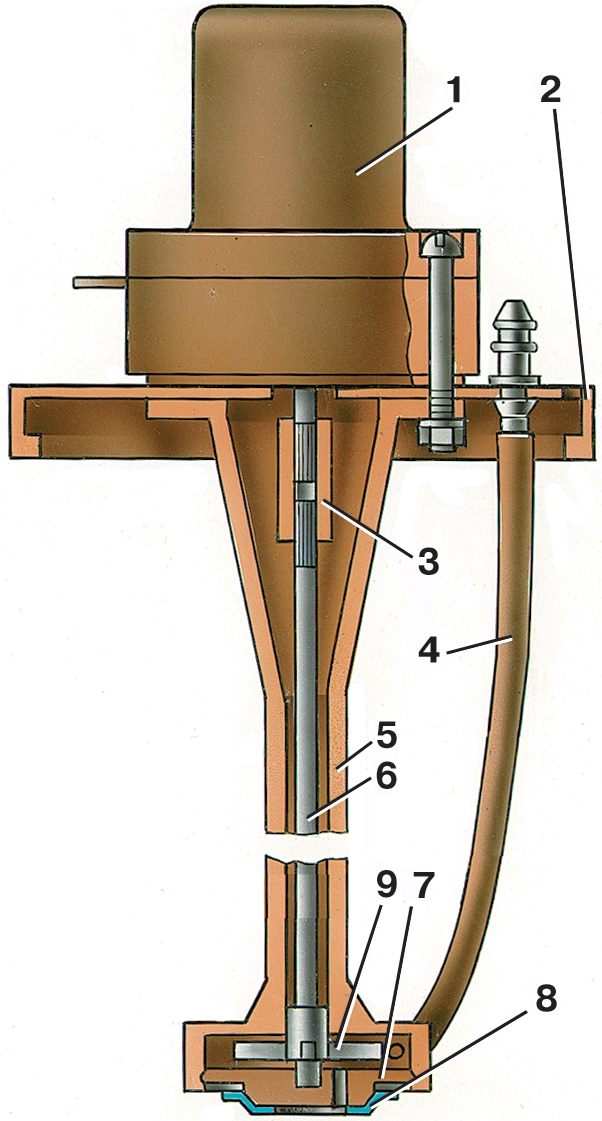

Рис. 9–17. Насос омывателя ветрового стекла: 1 — электродвигатель; 2 —крышка питающего бачка; 3 — муфта; 4 — трубка подачи жидкости; 5 — корпус насоса; 6 — вал ротора; 7 —опора вала ротора; 8 — ободок с сеткой фильтра; 9 — ротор

Нагнетательный насос и электродвигатель 1 (см. рис. 9–17) крепятся винтами с гайками к крышке 2.
Для разборки насоса отверните винты, снимите электродвигатель и крышку, отсоедините трубку 4 подачи жидкости.
Поддев за край ободок 8, снимите его вместе с сеткой фильтра.
Снимите муфту 3, затем осторожно постукивая по валу 6 ротора 9, вытолкните опору 7 и выньте вал с ротором.
Сборку выполняйте в обратном порядке.
