Жигули (ВАЗ-2107). Снятие, установка и регулировка положения крышки багажника

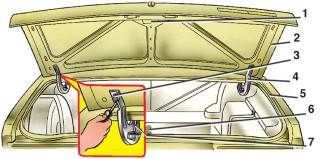

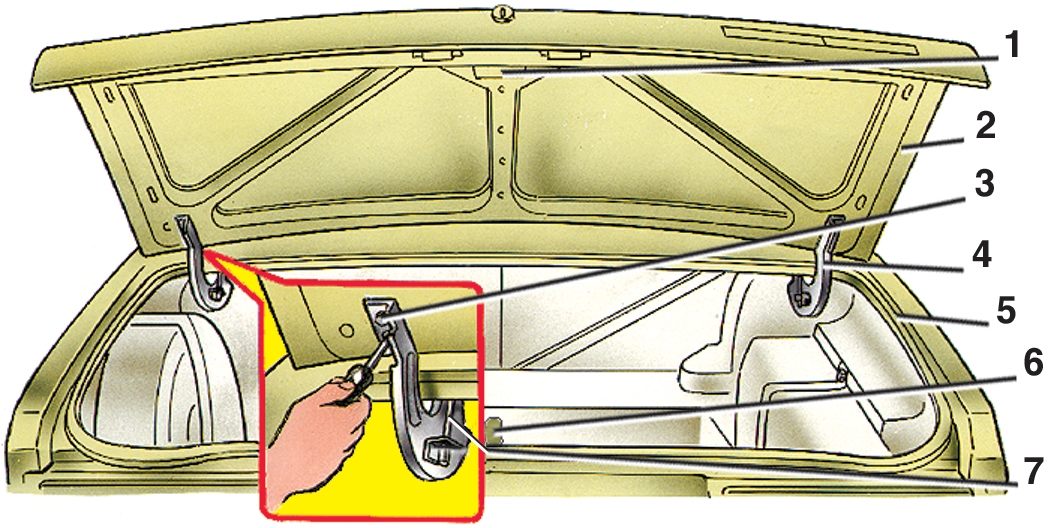

Рис. 9–10. Снятие крышки багажника: 1 — замок крышки; 2 — крышка багажника; 3 — гайка крепления петли; 4 — петля; 5 — уплотнитель крышки багажника; 6 — фиксатор замка; 7 — торсион

Положение крышки багажника  2 (рис. 9–10) регулируется так же, как и положение капота.

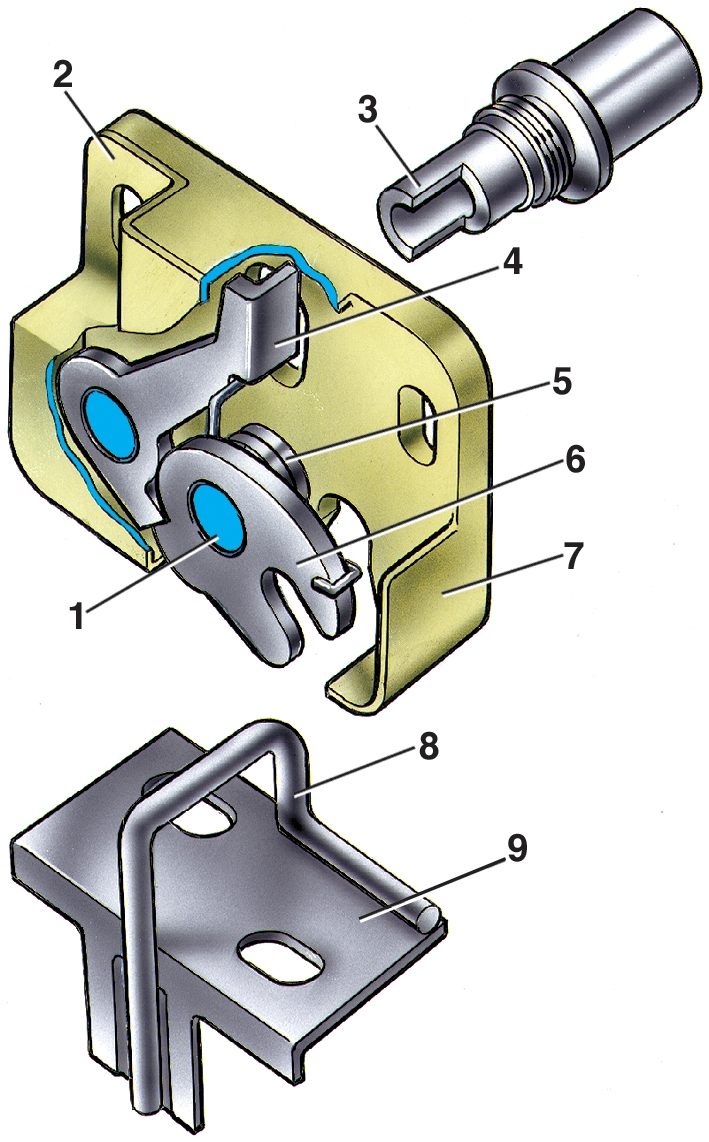

Рис. 9–11. Замок багажника: 1 — ось ротора; 2 — крышка корпуса замка; 3 — удлинитель привода замка; 4 — рычаг; 5 — пружина; 6 — ротор; 7 — корпус замка; 8 — фиксатор; 9 — пластина фиксатора

Если замок (рис. 9–11) крышки отпирается или запирается с усилием, отрегулируйте положение  замка, для этого:

— очертите контуры корпуса 7 замка и пластины 9 фиксатора 8;

— ослабьте гайки крепления замка и болты крепления фиксатора;

— переместите корпус замка и фиксатор в новое положение;

— слегка затяните гайки и болты, проверьте работу и окончательно закрепите замок.

Усилие, необходимое дпя открывания крышки, регулируется перестановкой концов торсионов 7 (см. рис. 9–10) на один из фиксирующих зубцов петли 4.
