8.6.2 Регулировка света фар ВАЗ 2107

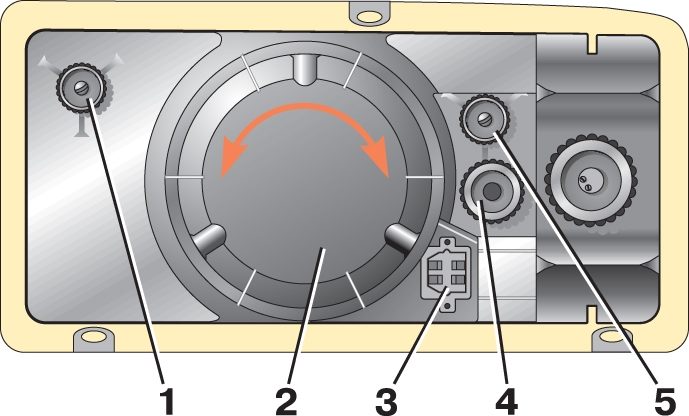

Рис. 8–32. Вид на блок-фару из моторного отсека: 1 — винт регулировки пучка света в горизонтальном направлении; 2 — кожух фары; 3 — штепсельная колодка; 4 — установочный винт; 5 — винт регулировки пучка света в вертикальном направлении

Регулируются фары вращением винтов 1, 5 (рис. 8–32), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.
Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.
Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2x1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

8.6.2 Регулировка света фар ВАЗ 2107

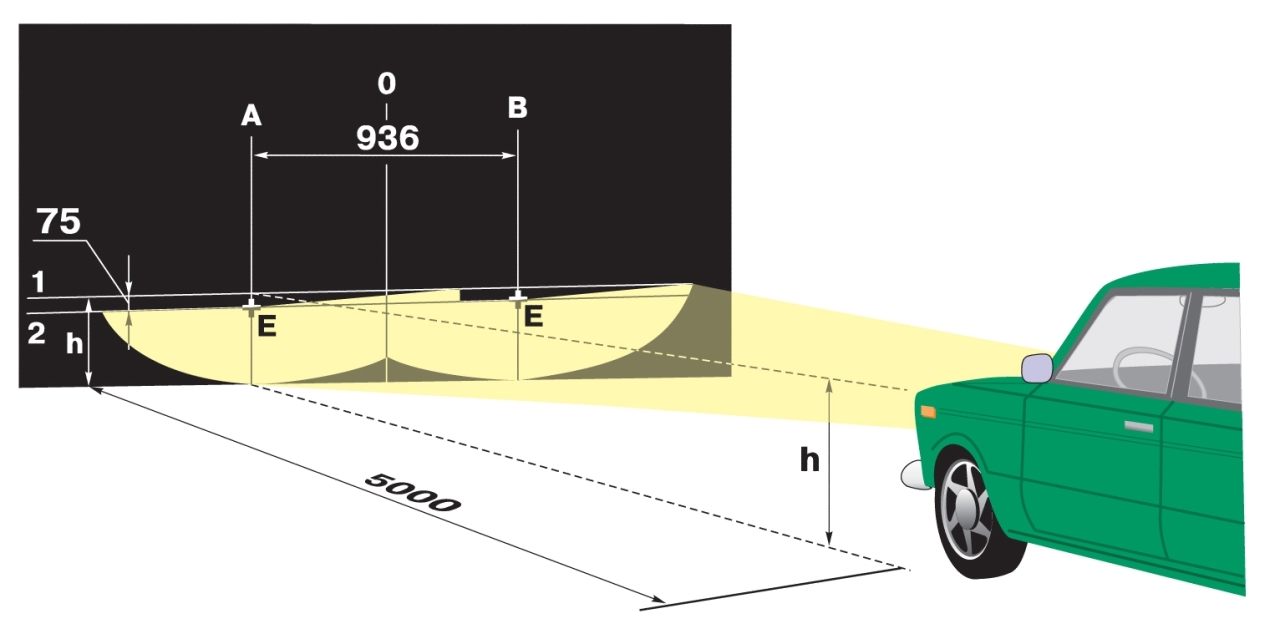

Рис. 8–33. Схема регулировки света фар

Начертите на экране (рис. 8–33) вертикальные линии: осевую 0 и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 75 мм — линию 2 центров световых пятен.
Установите ручку гидрокорректора фар на панели приборов в положение, соответствующее нагрузке автомобиля одним водителем. Если на автомобиле отсутствует гидрокорректор фар, то поверните установочные винты 4 (см. рис. 8–32), вставленные в блок-фары вместо рабочих цилиндров гидрокорректора, в крайнее левое положение.
Включите ближний свет фар. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи или отключается), а затем для левой (правая закрыта) отрегулируйте винтами 1 и 5 световые пучки фар.
У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. 8–33), а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.
