Жигули (ВАЗ-2107). Замена тормозных колодок

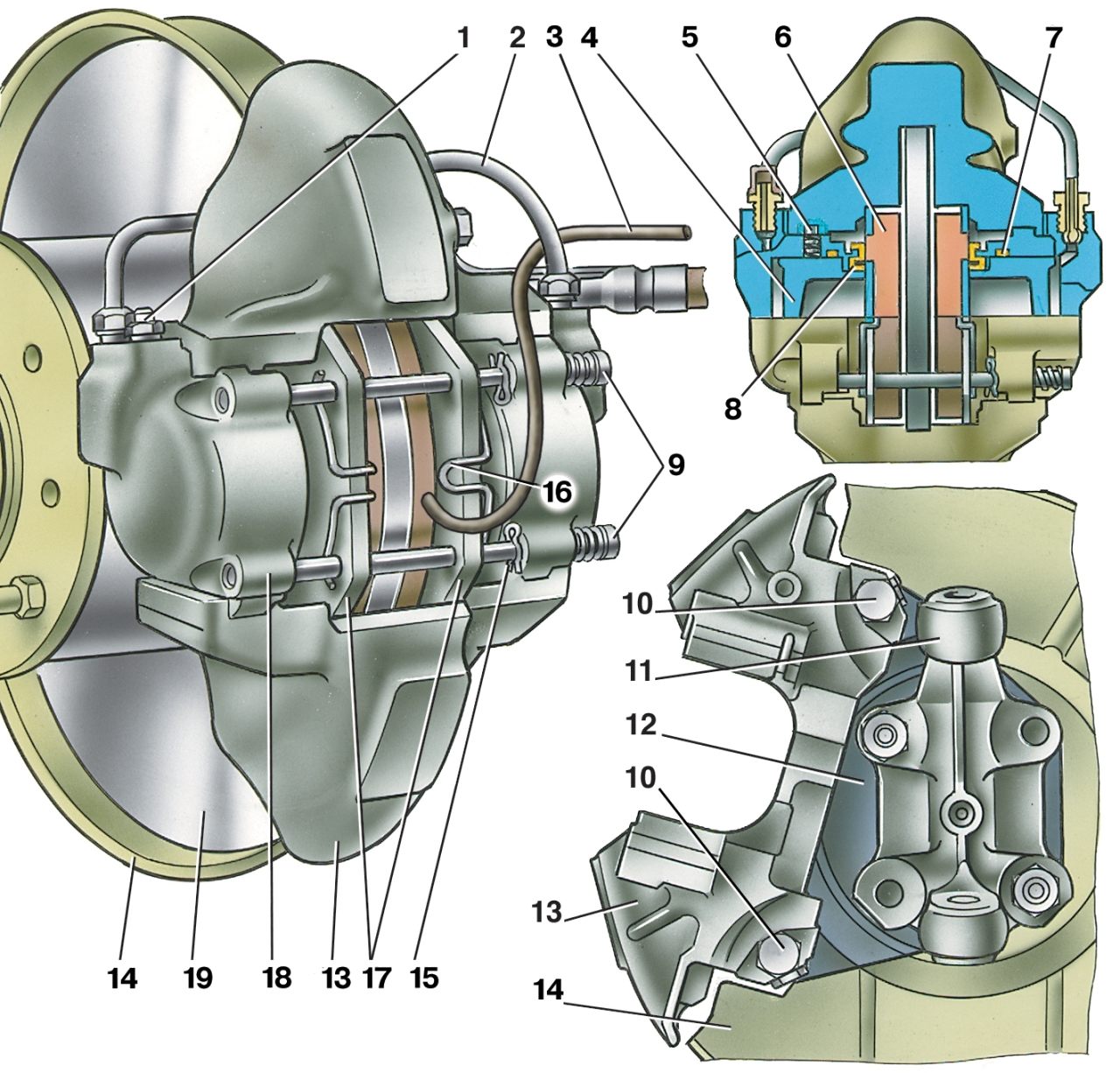

Рис. 7–11. Тормозной механизм переднего колеса: 1 — штуцер для прокачки привода передних тормозов; 2 — соединительная трубка рабочих цилиндров; 3 — провод сигнализатора износа накладок тормозных колодок; 4 — поршень колесного цилиндра; 5 — фиксатор колесного цилиндра; 6 — накладка тормозной колодки; 7 — уплотнительное кольцо; 8 — пылезащитный колпачок; 9 — пальцы крепления колодок; 10 — болт крепления суппорта к кронштейну; 11 — поворотный кулак; 12 — кронштейн крепления суппорта; 13 — суппорт; 14 — защитный кожух; 15 — шплинт; 16 — прижимная пружина колодки; 17 — тормозные колодки; 18 — колесный цилиндр; 19 — тормозной диск

Колодки заменяйте новыми, если толщина накладок уменьшилась до 1,5 мм или оголился провод сигнализатора износа тормозных колодок. Для замены колодок разъедините штеккерное соединение проводов сигнализаторов износа накладок тормозных колодок, снимите шплинты 15 (см. рис. 7–11) и пальцы 9 с пружинами, а затем выньте колодки 17 и пружины 16.

Осторожно, чтобы не повредить пылезащитные колпачки и не допустить выплескивания жидкости из бачка гидропривода, утопите поршни внутрь цилиндров. Поставьте новые колодки с новыми накладками и установите на место пальцы, пружины и шплинты. Соедините штеккерное соединение проводов сигнализатора износа накладок тормозных колодок.
