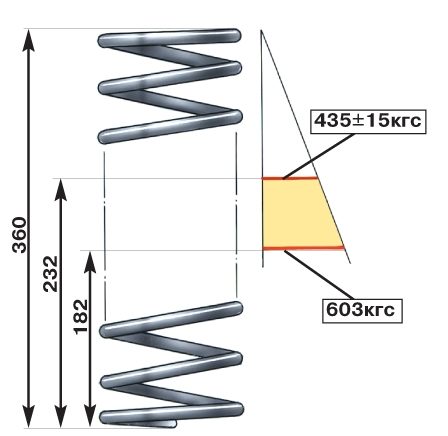

Рис. 5–22. Основные данные для проверки пружин передней подвески
Трехкратно обжав пружину до соприкосновения витков, проверьте ее упругую характеристику по контрольным точкам (см. рис. 5–22).
ПРИМЕЧАНИЕ
По длине под нагрузкой 4413 Н (450 кгс) пружины разделяются на две группы: А — длиной больше 232 мм и В — длиной равной или меньше 232 мм. Пружины группы А маркируются желтой краской, а группы В — зеленой на наружной стороне витков.
Проверьте техническое состояние изолирующих прокладок и замените их, если они имеют повреждения.
Штанга стабилизатора
Проверьте, не деформирована ли штанга и находятся ли ее концы в одной плоскости; если деформация незначительная, то выправьте штангу; при значительной деформации штангу замените.
Проверьте сохранность подушек в кронштейнах крепления к кузову и к нижним рычагам подвески; при износе замените подушки.
Поперечина передней подвески

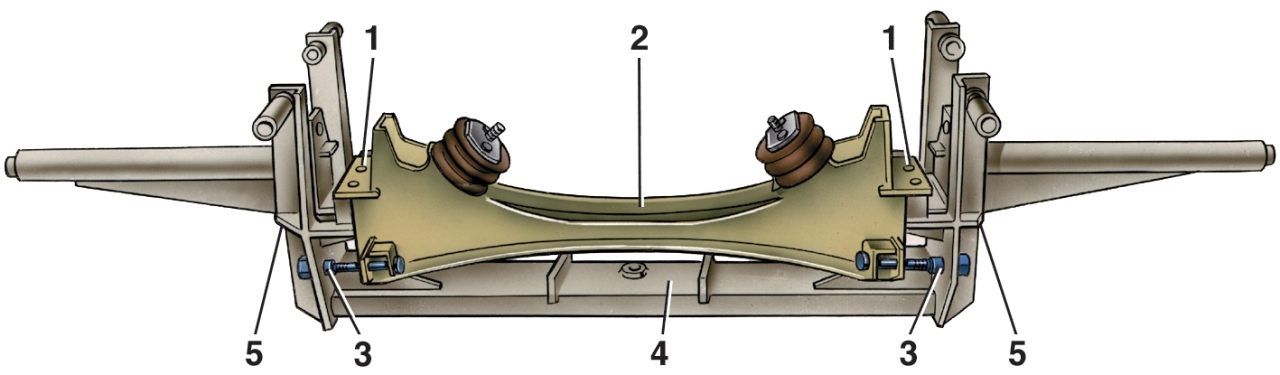

Рис. 5–23. Проверка поперечины передней подвески: 1 — отверстия на поперечине под установочные штыри приспособления; 2 — поперечина; 3 — контрольные втулки приспособления; 4 — приспособление А.78124/R; 5 – контрольные отверстия установки болтов на поперечине
Для проверки установите поперечину на приспособление (рис. 5–23) так, чтобы штыри совпадали с отверстиями 1 поперечины. Наверните на концы двух болтов поперечины контрольные втулки 3 приспособления.
Отверстия 5 приспособления и находящиеся против них болты поперечины должны быть соосны.
Признаки деформации поперечины — невозможность ввода без усилия штырей приспособления в отверстия поперечины, несоосность болтов поперечины с втулками 3 приспособления. При выявлении деформации, которая не может быть устранена правкой, замените поперечину.
