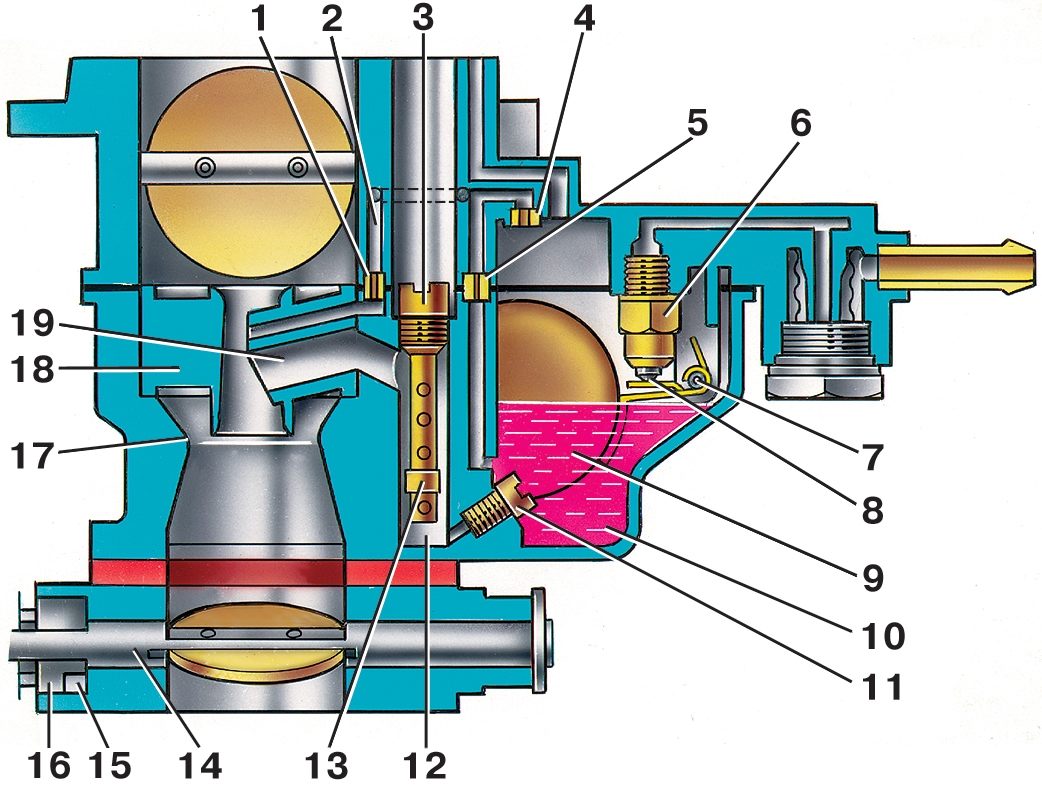

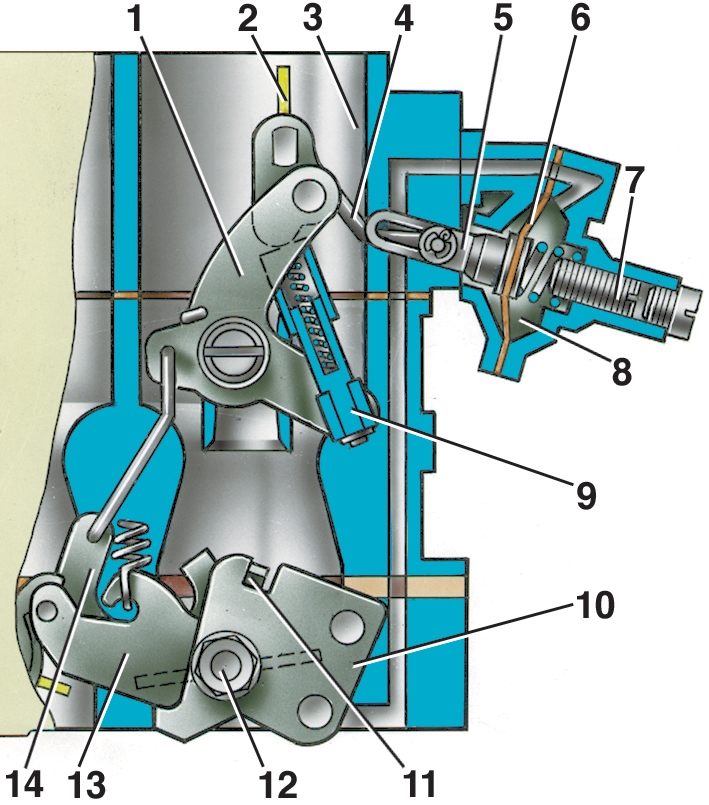

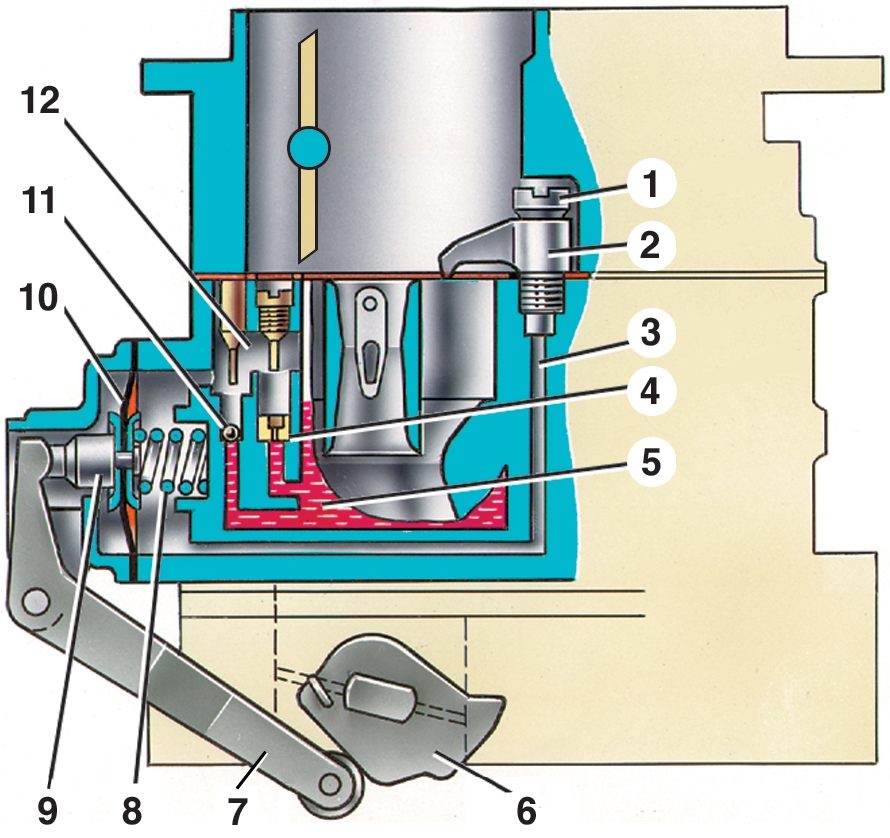

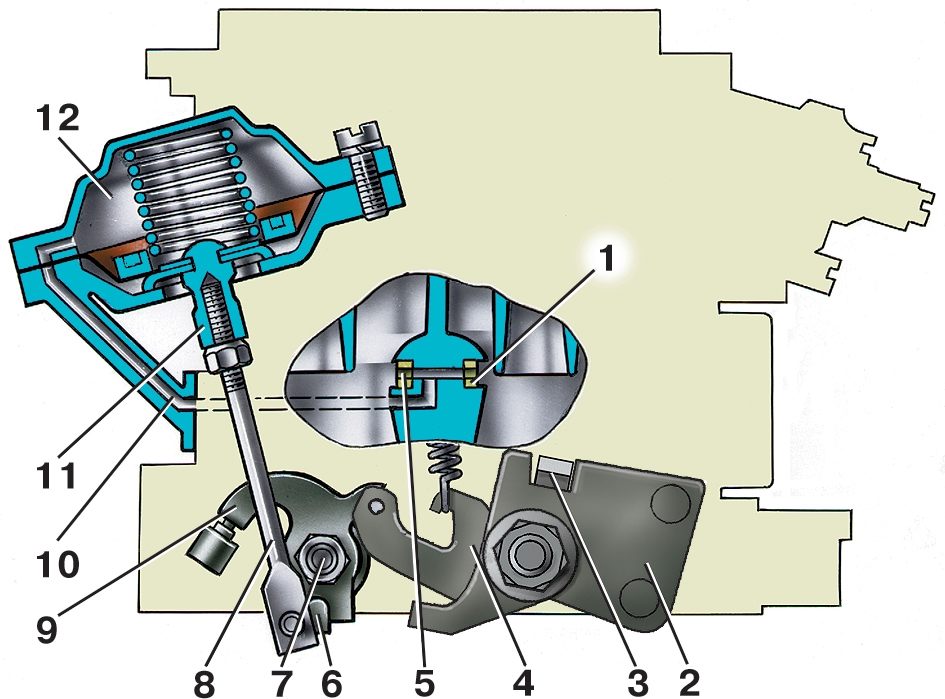

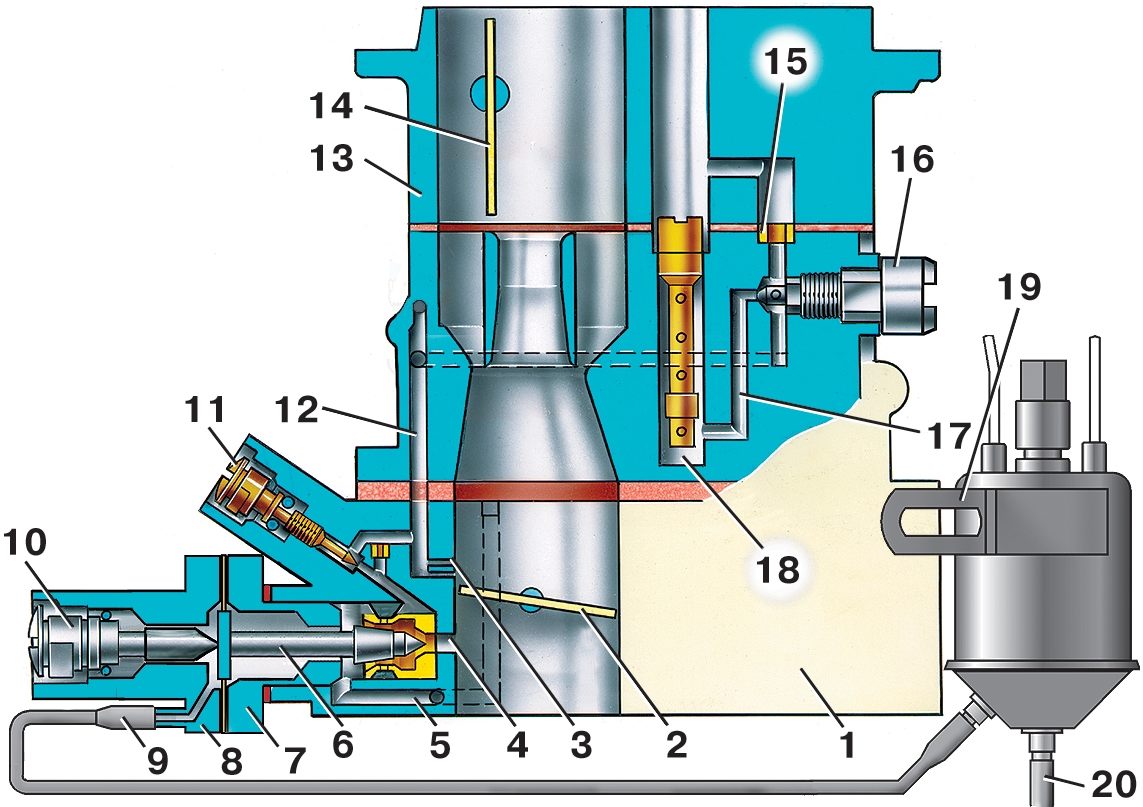

На автомобиле ВАЗ-2107 устанавливается карбюратор 2107-1107010 эмульсионного типа, двухкамерный, с падающим потоком. Имеет сбалансированную поплавковую камеру (рис. 3–82), две главные дозирующие системы, обогатительное устройство (эконостат) с пневмоприводом, систему отсоса картерных газов за дроссельную заслонку, патрубок для подачи разрежения к вакуумному регулятору опережения зажигания распределителя зажигания, автономную систему холостого хода с зкономайзером принудительного холостого хода (рис. 3–83) с электронным управлением по частоте вращения коленчатого вала двигателя. Открытие дроссельной заслонки первой камеры осуществляется от педали привода управления карбюратором в салоне автомобиля, а заслонки второй камеры от пневматического привода (рис. 3–84). Воздушная заслонка имеет диафрагменное пусковое устройство (рис. 3–85) для запуска холодного двигателя. Ускорительный насос (рис. 3–86) диафрагменного типа, с механическим приводом, подает топливо в первую камеру.
Карбюратор крепится на четыре шпильки впускного трубопровода.

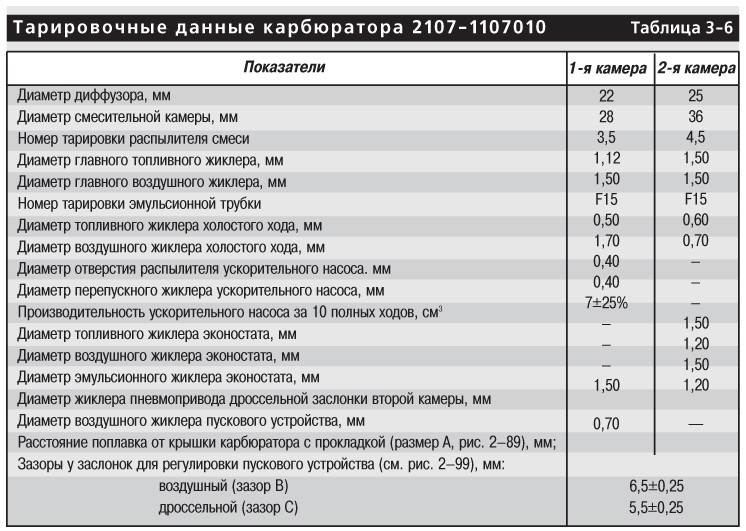

Тарировочные данные карбюратора приведены в таблице 3–6.
Регулировка холостого хода двигателя
...... ПРИМЕЧАНИЕ
На заводе устанавливаются втулки синего цвета, а на станциях технического обслуживания — красные.

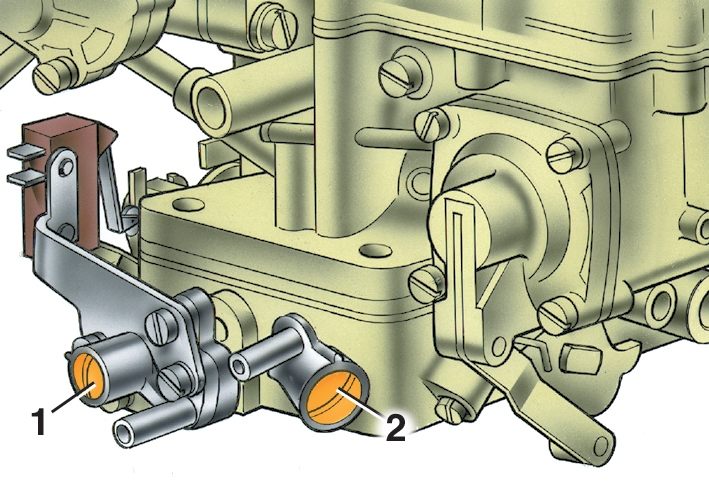

Рис. 3–87. Винты регулировки системы холостого хода карбюратора 2107-1107010: 1 — винт количества смеси; 2 — винт качества смеси
Регулировка холостого хода двигателя осуществляется винтом 2 (рис. 3–87), определяющим состав смеси, и винтом 1, управляющим количеством смеси. Чтобы владелец автомобиля не нарушал заводской регулировки, на винты напрессованы ограничительные пластмассовые втулки, позволяющие поворачивать винты только на пол-оборота.
Если со втулками не удается отрегулировать содержание СО в отработавших газах, то вывертывая винты, сломайте головки втулок, выверните винты, снимите с них втулки и снова заверните винты в карбюратор.
Регулировка холостого хода проводится на прогретом двигателе (температура охлаждающей жидкости 90–95°С и масла 75–90°С) с отрегулированными зазорами в механизме газораспределения и с правильно отрегулированным углом опережения зажигания.
Регулировку проводите в следующем порядке:
— винтом 1 (см. рис. 3–87) установите по тахометру стенда частоту вращения коленчатого вала 820–900 мин-1,
— винтом 2 добейтесь концентрации* СО в отработавших газах в пределах 0,5–1,2% при данном положении винта 1;
— при необходимости винтом 2 восстановите концентрацию СО до 0,5 –1,2%;

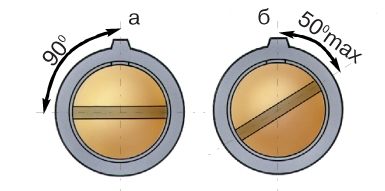

Рис. 3–88. Установка ограничительных втулок на винты регулировки системы холостого хода карбюратора 2107-1107010: а — на винт количества смеси; б — на винт качества смеси
— напрессуйте на винты ограничительные пластмассовые втулки, ориентируя шлицы втулок относительно установочных выступов, как указано на рис. 3–88.
Установка уровня топлива в поплавковой камере

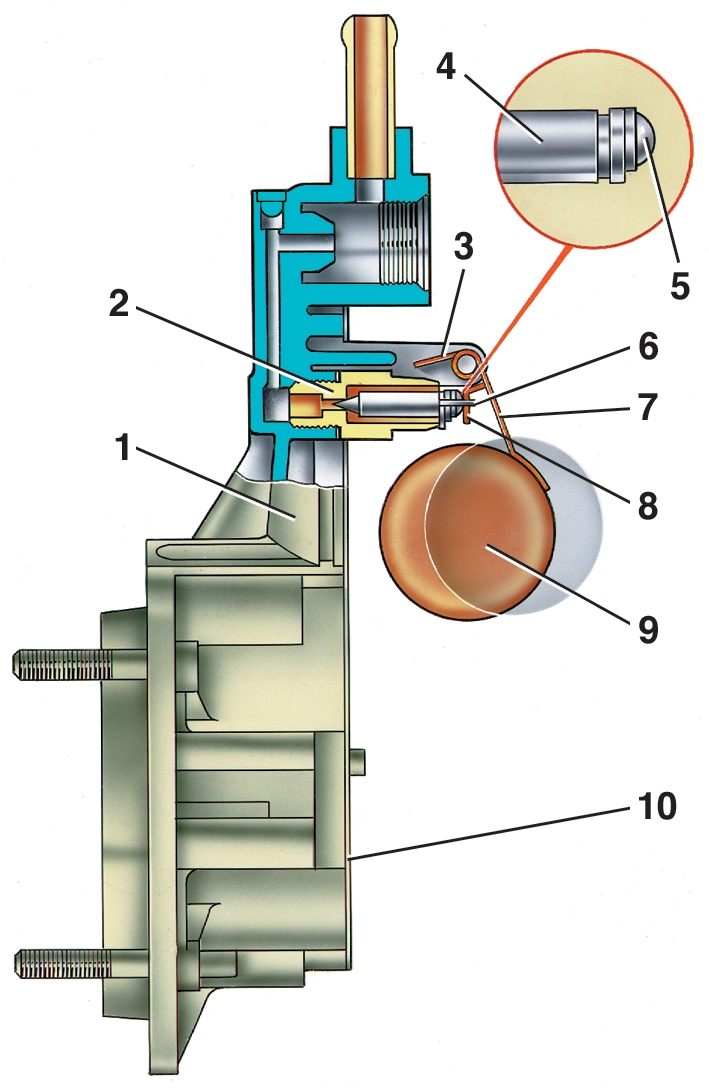

Рис. 3–89. Установка уровня топлива в поплавковой камере карбюратора: 1 — крышка карбюратора; 2 — седло игольчатого клапана;
Необходимый для нормальной работы карбюратора уровень топлива обеспечивает правильная установка исправных элементов запорного устройства (рис. 3–89).
Расстояние между поплавком и прокладкой 10, прилегающей к крышке карбюратора (размер А), должно составлять 6,5±0,25 мм; регулируется этот размер подгибанием язычка 8. При этом опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана и не должна иметь зазубрин и вмятин.
Контроль производите калибром 67.8151.9505. Крышку карбюратора держите вертикально так, чтобы язычок 8 поплавка слегка касался шарика 5 игольчатого клапана 4, не утапливая его.
Величину 8±0,25 мм максимального хода поплавка регулируйте подгибанием упора 3. Оттяжная вилка 6 иглы клапана не должна препятствовать свободному перемещению поплавка.
При установке крышки карбюратора проверьте, не задевает ли поплавок за стенки поплавковой камеры.
...... ПРИМЕЧАНИЕ
Проверять установку поплавка следует всегда при замене поплавка или игольчатого клапана; в последнем случае необходимо заменить также уплотнительную прокладку клапана.
