Жигули (ВАЗ-2101). Подготовка и антикоррозионная обработка скрытых полостей



Жигули (ВАЗ-2101). Подготовка и антикоррозионная обработка скрытых полостей

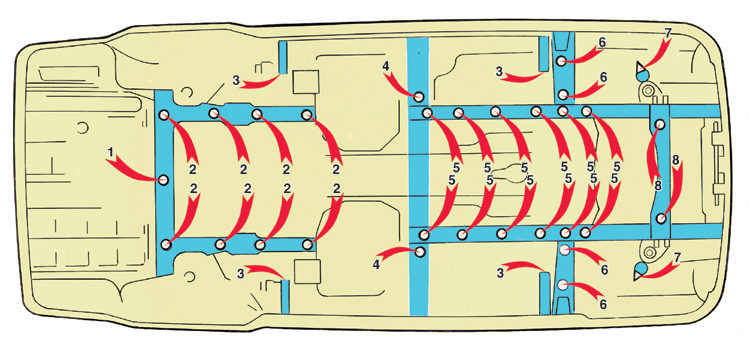

(вид снизу)

12.4.2 Подготовка и антикоррозионная обработка скрытых полостей ВАЗ 2101
1 – поперечина пола задка;
2 – задние лонжероны;
3 – кронштейны домкрата;
4 – средняя поперечина пола;
5 – передние лонжероны пола;
6 – усилители лонжеронов;
7 – кронштейны буфера передней подвески;
8 – поперечина передней подвески

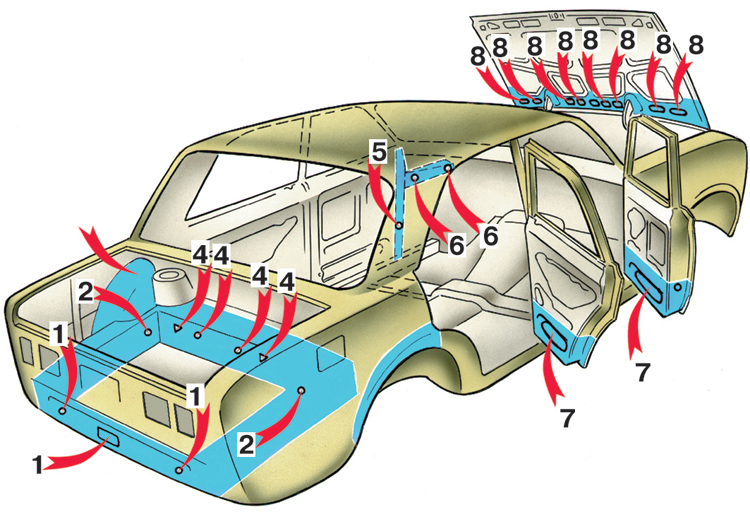

Скрытые полости кузова (вид справа)

12.4.2 Подготовка и антикоррозионная обработка скрытых полостей ВАЗ 2101
1 – нижняя поперечина задка;
2 – лонжероны пола багажника;
3 – между крыльями и арками задних колес;
4 – поперечина пола багажника;
5 – передние стойки;
6 – соединители боковин и щитка передка;
7 – карманы дверей;
8 – карманы капота

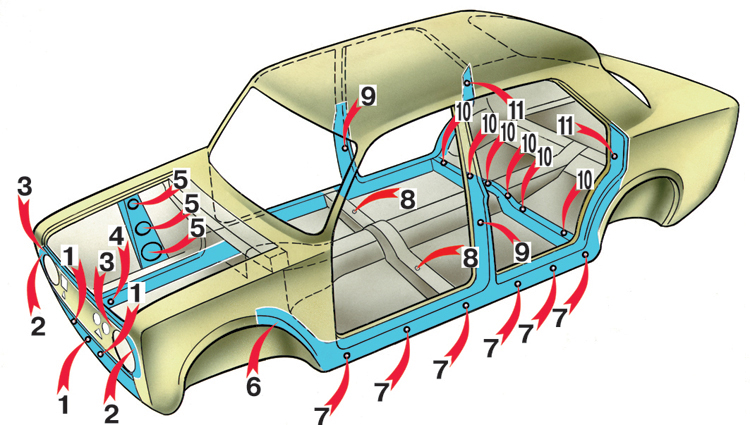

Скрытые полости кузова (вид слева)

12.4.2 Подготовка и антикоррозионная обработка скрытых полостей ВАЗ 2101
1 – нижняя поперечина передка;
2 – кожухи фар;
3 – верхняя поперечина передка;
4 – передние лонжероны;
5 – стойка брызговика;
6 – полость под передним левым крылом;
7 – внутренние и наружные пороги дверей;
8 – средние поперечины пола;
9 – центральные стойки;
10 – задняя поперечина пола;
11 – задние стойки

Ввиду применения сложного технологического оборудования и необходимости высококачественного выполнения работ, обработку открытых полостей рекомендуется выполнять только на станциях технического обслуживания автомобилей.

Скрытые полости, обрабатываемые антикоррозионными составами

№№
Наименование полости
Через какие отверстия
Направление впрыска состава
Дополнительные указания
1
Верхняя поперечина передка
Через два отверстия спереди снизу
В сторону поперечины
Снять облицовку радиатора
2
Нижняя поперечина передка
Через отверстие для пусковой рукоятки
Вправо и влево
3
Кожухи фар
Спереди
По всей поверхности
Снять фары
4
Передние лонжероны
Через отверстия с моторного отсека
Вперед и взад
Открыть капот
5
Стойки брызговиков
Через отверстия с моторного отсека
Вверх и вниз
Открыть капот
6
Кронштейн буферов передней подвески
В отверстие в кронштейне
На внутреннюю поверхность
Поднять автомобиль
7
Поперечина передней подвески
Через отверстия снизу
Вправо и влево
Поднять автомобиль
8
Под передними крыльями
Через отверстие, закрываемое заглушкой
Во все стороны
Снять резиновые заглушки
9
Карманы капота
Через передние отверстия внутренней панели капота
Во все стороны
Открыть капот
10
Внутренние и наружные пороги дверей
Через овальные отверстия порогов у передних стоек и через отверстия с торцев порогов под арками задних колес
Во все стороны
Снять облицовки порогов у передних дверей и заглушки под арками
11
Передние стойки
Через отверстия из салона
Вниз
Снять обивку

Защита от коррозии скрытых полостей

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите автомобиль на подъемник, снимите детали и обивку, препятствующие доступу в скрытые полости.
2. Промойте водой 40–50° С через технологические и дренажные отверстия скрытые полости указанные в таблице, низ кузова, арки колес до вытекания чистой воды. При этом поворотные стекла должны быть закрыты, опускные – подняты.
3. Удалите попавшую в салон и багажник влагу, продуйте сжатым воздухом все скрытые полости и другие места нанесения антикоррозионных составов.
4. Перегоните автомобиль в камеру для нанесения антикоррозионного состава и поставьте на подъемник. Нанесите распылением антикоррозионный состав в места, указанные на рисунках (см. рис. Скрытые полости кузова (вид снизу), Скрытые полости кузова (вид справа) и рис. Скрытые полости кузова (вид слева)).
5. Опустите автомобиль с подъемника, очистите от загрязнения лицевые поверхности кузова ветошью, смоченной в уайт-спирите.
