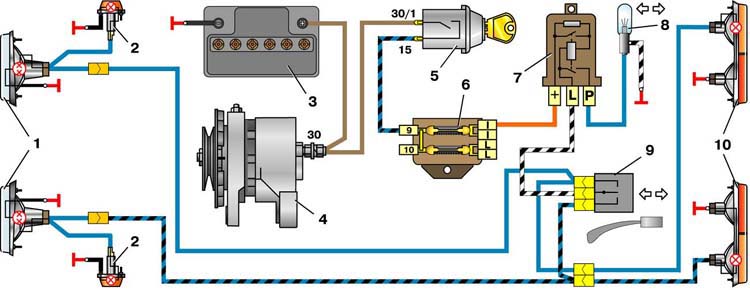

1 – подфарники;
2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель зажигания; 6 – блок предохранителей; |
7 – реле-прерыватель указателей поворота;
8 – контрольная лампа указателей поворота; 9 – переключатель указателей поворота; 10 – задние фонари |
Данные для проверки
| Количество циклов в минуту при нормальной нагрузке 46 Вт: | |
| – при номинальном напряжении и 20° С |
85 ± 15
|
| – при напряжении 15 В и 40° С, не более |
120
|
| – при напряжении 10,8 В и -20° С, не менее |
60
|
Реле-прерыватель типа РС-491 предназначен для получения прерывистого светового сигнала указателей поворота. Он крепится под комбинацией приборов на болту, приваренном к стенке коробки воздухопритока. Неисправный реле-прерыватель ремонту не подлежит и его следует заменять новым. Для замены необходимо предварительно снять комбинацию приборов.
