Жигули (ВАЗ-2101). Задние тормоза



Жигули (ВАЗ-2101). Задние тормоза

Тормозной механизм заднего колеса

10.6.1 Задние тормоза ВАЗ 2101

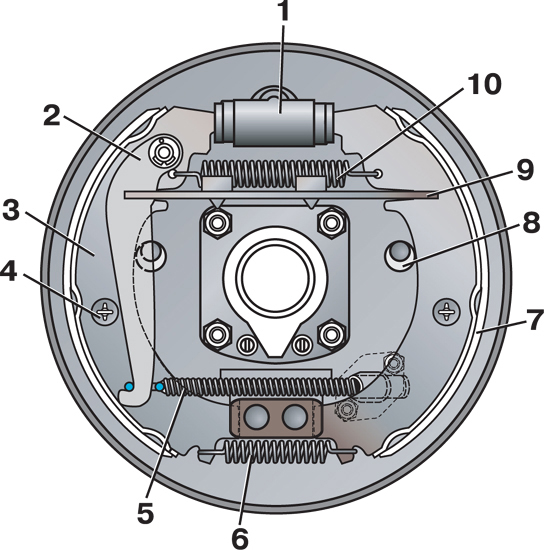

1 – колесный цилиндр;
2 – рычаг ручного привода колодок;
3 – колодка тормоза;
4 – чашка и опорная стойка колодок;
5 – трос привода стояночного тормоза с оболочкой;
6 – нижняя стяжная пружина;
7 – фрикционная накладка;
8 – эксцентрик регулировки зазора между колодкой и барабаном;
9 – распорная планка;
10 – верхняя стяжная пружина

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите заднюю часть автомобиля и снимите колесо. Примите меры, не допускающие утечку жидкости из бачка.

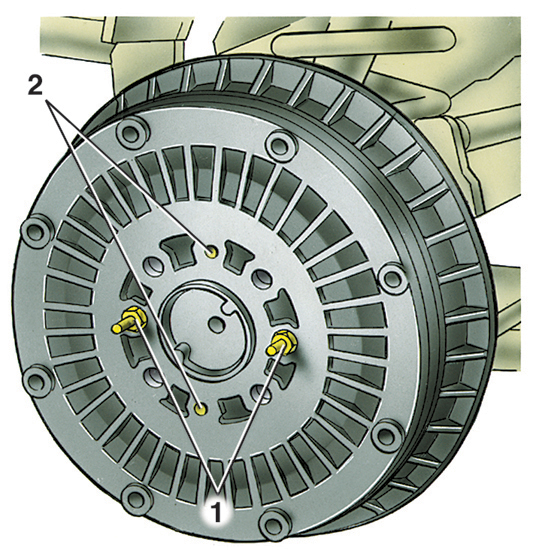

10.6.1 Задние тормоза ВАЗ 2101 2. Снимите тормозной барабан, отвернув крепежные болты 1. Вставьте эти болты в технологические отверстия 2 и завертывайте до отделения барабана.
3. Отсоедините от рычага 2 (см. рис. Тормозной механизм заднего колеса) ручного привода колодок конец троса 5.
4. Установите на колесный цилиндр приспособление А.72236 для фиксирования поршней в цилиндре.
5. Отсоедините верхнюю 10 и нижнюю 6 стяжные пружины.
6. Повернув чашки опорных стоек, снимите их вместе со стойками, пружинами и нижними чашками; снимите колодки и распорную планку 9.
7. Снимите шплинт, нажмите на палец и снимите рычаг 2.
8. Отсоедините от колесного цилиндра трубку подвода тормозной жидкости и заглушите входные отверстия цилиндра и трубки.
9. Снимите колесный цилиндр и приспособление А.72236.
10. При замене тормозного щита снимите полуось, как указано в подразделе 7.4.6.1, и отсоедините трос привода стояночного тормоза, вывернув два болта крепления к тормозному щиту.
