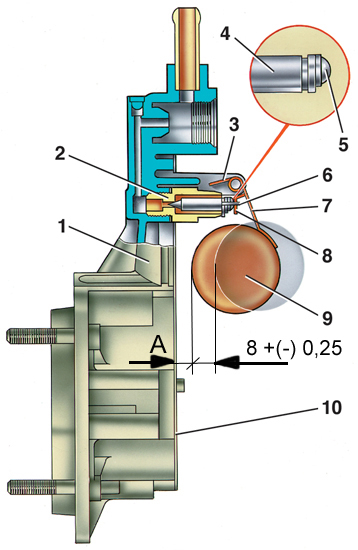

4.2.4 Установка уровня топлива в поплавковой камере ВАЗ 2101
1 – крышка карбюратора;

2 – седло игольчатого клапана;

3 – упор;

4 – игольчатый клапан;

5 – шарик запорной иглы;

6 – оттяжная вилка иглы клапана;

7 – кронштейн поплавка;

8 – язычок;

9 – поплавок;

10 – прокладка

Необходимый для нормальной работы карбюратора уровень топлива обеспечивает правильная установка исправных элементов запорного устройства.

Расстояние между поплавком и прокладкой 10, прилегающей к крышке карбюратора (размер А), должно составлять 6,5±0,25 мм.

Регулируется этот размер подгибанием язычка 8. При этом опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана и не должна иметь зазубрин и вмятин.

Контроль выполняйте калибром 67.8151.9505. Крышку карбюратора держите вертикально так, чтобы язычок 8 поплавка слегка касался шарика 5 игольчатого клапана 4, не утапливая его.

Величину 8±0,25 мм максимального хода поплавка регулируйте подгибанием упора 3. Оттяжная вилка 6 игольчатого клапана не должна препятствовать свободному перемещению поплавка.

При установке крышки карбюратора проверьте, не задевает ли поплавок за стенки поплавковой камеры. Предупреждение следует всегда при замене поплавка или игольчатого клапана; в последнем случае необходимо заменять также уплотнительную прокладку клапана.
