Жигули (ВАЗ-2101). Натяжитель

Разборка и сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для разборки натяжителя цепи снимите колпачковую фиксирующую гайку 1 (см. рис. Разрез натяжителя цепи), зажимный сухарь 9 и пружинное кольцо 4, затем выньте плунжер 7, пружину 5 и стержень 3 вместе с пружиной 8 и шайбой 6.

2. Сборку производите в обратном порядке.

Контроль

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте, нет ли на сухарях 9 и на стержне 3 задиров, а на сопрягающихся поверхностях башмака и плунжера натяжителя цепи глубоких рисок. Поврежденные детали замените.

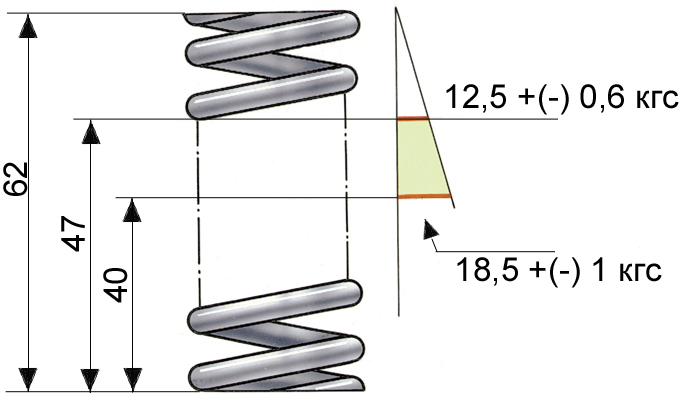

2. Упругость пружины натяжителя должна находиться в пределах, указанных на рис. Основные данные для проверки пружины натяжителя; при меньшей упругости пружину замените.

3. Проверьте, нет ли повышенного износа на башмаке и успокоителе; если необходимо, замените их.
