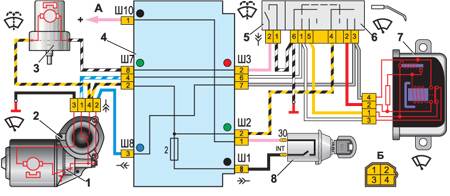

12.8 Схема включения очистителя и омывателя ветрового стекла ВАЗ 2105
1 – термобиметаллический предохранитель;
2 – моторедуктор очистителя ветрового стекла;
3 – электродвигатель омывателя ветрового стекла;
4 – монтажный блок;
5 – выключатель омывателя в трехрычажном переключателе;
6 – переключатель очистителя в трехрычажном переключателе;
7 – реле очистителя ветрового стекла;
8 – выключатель зажигания;
А – к клемме “30” генератора;
Б – порядок условной нумерации штекеров в колодках моторедуктора и реле очистителя
