Жигули (ВАЗ-2105). Разборка и сборка отопителя

10.7.3 Разборка и сборка отопителя ВАЗ 2105

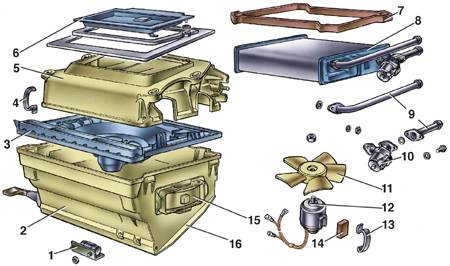

1 – дополнительный резистор;
2 – кожух вентилятора;
3 – кожух направляющий вентилятора;
4 – пружинные скобы;
5 – кожух радиатора;
6 – крышка воздухопритока;
7 – прокладка радиатора;
8 – радиатор;

9 – патрубки;
10 – кран;
11 – крыльчатка;
12 – электродвигатель;
13 – пружинная скоба вентилятора;
14 – подушка электродвигателя;
15 – заслонка;
16 – воздухораспределительная крышка

Рычаги управления отопителем

1 – кран;
2 – скоба крепления оболочки тяги;
3 – кронштейн рычагов управления;

4 – оболочка гибкой тяги;
5 – гибкая тяга

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите две пружинные скобы 13 (см. рис. Детали отопителя) и выньте вентилятор из кожуха 3.

2. Отверните гайку крепления крыльчатки 11 и снимите ее с электродвигателя 12.

3. Отверните гайки крепления скоб и снимите воздухораспределительную крышку 16 кожуха 2 вентилятора.

4. Отжав изнутри кожуха защелки корпусов заслонок 15 воздухопроводов обогрева боковых стекол, снимите корпуса в сборе с заслонками и отсоедините тяги от рычагов заслонок.

5. Ослабьте болты крепления скоб, зажимающих оболочки гибких тяг приводов крана и заслонки воздухопровода обогрева ветрового стекла, и снимите тяги.

6. Отверните гайку скобы крепления подводящей и отводящей труб 9, снимите скобу и выньте из кожуха 5 радиатор 8. Отвернув гайки крепления, отсоедините от радиатора отводящую трубу и кран 10 с подводящей трубой.

7. Ослабьте болт скобы крепления оболочки гибкой тяги крышки 6 воздухопритока и снимите тягу.

8. Отверните гайки крепления, выньте скобу крышки воздухопритока и снимите крышку.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сборку отопителя выполняйте в обратной последовательности.

2. При сборке контролируйте правильность установки уплотнительных прокладок.

3. При установке гибких тяг выдерживайте установочные размеры 5±2мм (как показано на рис. Рычаги управления отопителем) концов оболочек тяг за скобами их крепления на кране, кожухе радиатора и направляющем кожухе вентилятора.
