10.2.3 Разборка передних дверей ВАЗ 2105

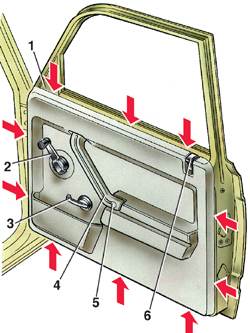

1 – заглушка окна;

2 – ручка стеклоподъемника;

3 – внутренняя ручка привода замка;

4 – ручка подлокотника;

5 – декоративная заглушка;

6 – кнопка блокировки замка двери.

Стрелками показано расположение держателей обивки двери.

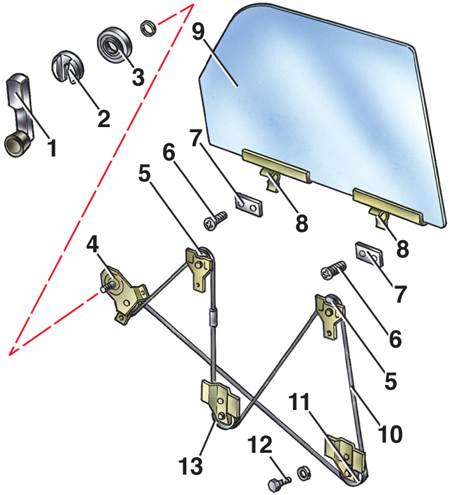

Привод переднего опускного стекла

1 – ручка стеклоподъемника;
2 – облицовка ручки стеклоподъемника;
3 – розетка;
4 – механизм стеклоподъемника;
5 – верхние ролики;
6 – винты;
7 – прижимные пластины;

8 – кронштейны опускного стекла;
9 – опускное стекло;
10 – трос;
11 – нижний ролик;
12 – болт;
13 – натяжной ролик

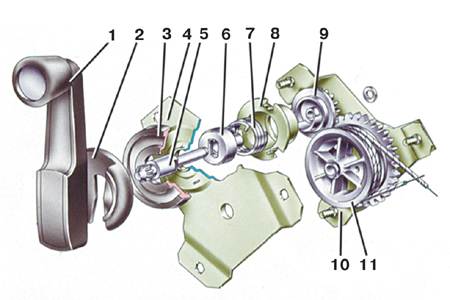

Механизм стеклоподъемника

1 – ручка стеклоподъемника;
2 – облицовка ручки;
3 – розетка;
4 – крышка корпуса;
5 – ведущий валик;
6 – поводок пружинного тормоза;

7 – пружина тормоза;
8 – опора ведущего валика;
9 – ведущая шестерня;
10 – корпус стеклоподъемника;
11 – барабан с ведомой шестерней

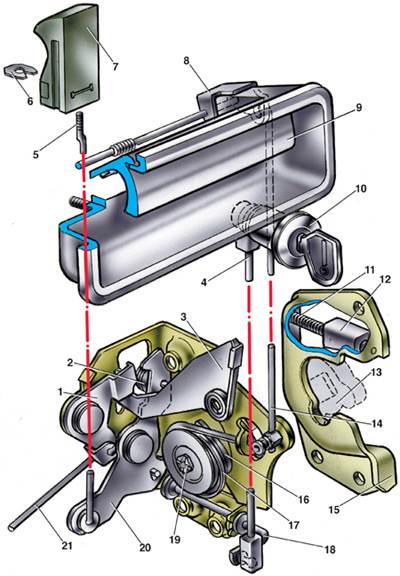

Замок передней левой двери

1 – рычаг внутреннего привода замка;
2 – пружина рычага блокировки замка;
3 – рычаг наружного привода;
4 – тяга выключателя замка;
5 – тяга кнопки блокировки замка;
6 – скоба;
7 – кнопка блокировки замка;
8 – поводок тяги наружного привода;
9 – наружная ручка замка;
10 – выключатель замка;
11 – пружина сухаря;

12 – сухарь фиксатора;
13 – ротор замка;
14 – тяга наружного привода;
15 – корпус фиксатора замка;
16 – храповик;
17 – пружина центрального валика;
18 – валик выключения замка;
19 – центральный валик;
20 – рычаг блокировки замка;
21 – тяга внутреннего привода замка

При замене деталей и механизмов дверей требуется ее разборка.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выньте декоративную заглушку 5 (см. рис. Вид внутренней стороны передней двери) ручки 4 подлокотника, выверните винт крепления и снимите ручку.
2. Слегка утопив розетку 3 (см. рис. Привод переднего опускного стекла) под облицовкой 2 ручки стеклоподъемника, передвиньте облицовку вдоль ручки до выхода из кольцевой выточки на оси и снимите ручку.
3. Снимите кнопку блокировки замка, предварительно острым инструментом сняв колпачок кнопки и вынув скобу соединения с тягой.
4. Подденьте отверткой облицовку внутренней ручки 3 (см. рис. Вид внутренней стороны передней двери) открывания двери и снимите ее.
5. Преодолевая сопротивление пружинных пластмассовых держателей (на рис. Вид внутренней стороны передней двери отмечены стрелками), снимите обивку двери.
6. Снимите нижний уплотнитель опускного стекла.
7. Отверните гайку, выверните винт крепления и выньте передний направляющий желобок опускного стекла.
8. Выверните винты крепления и выньте задний желобок опускного стекла.
9. Выверните винты крепления и снимите обе половины заглушки 1 окна.
10. Ослабьте болты крепления натяжного ролика 13 (см. рис. Привод переднего опускного стекла) стеклоподъемника, выверните четыре винта 6 крепления троса на кронштейнах 8 стекла и снимите трос с роликов.
11. Выньте через верх опускное стекло 9 (см. рис. Привод переднего опускного стекла).
12. Отверните три гайки крепления механизма стеклоподъемника (см. рис. Механизм стеклоподъемника) и выньте его.
	13. Выверните два винта 1 крепления кронштейна внутренней ручки 2 и снимите ее в сборе с кронштейном (3 – гайка крепления оси натяжного ролика троса стеклоподъемника).
14. Снимите резиновый буфер опускного стекла.
15. Отверните гайки крепления наружной ручки (см. рис. Замок передней левой двери) привода замка и снимите ручку, отсоединив тягу 14.
	16. Выверните винты 4 крепления замка и снимите его, предварительно отсоединив тягу запирания замка.
