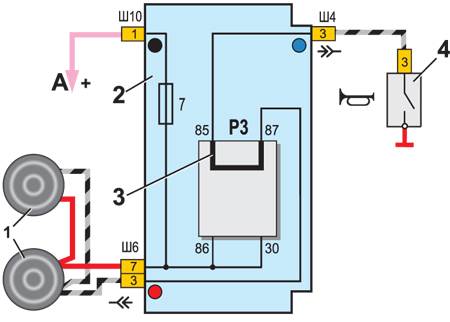

| 1 – звуковые сигналы; 2 – монтажный блок; 3 – контактная перемычка в гнезде для установки реле Р3 включения звуковых сигналов; |
4 – выключатель звуковых сигналов
на рулевом колесе; А – к клемме “30” генератора |
На автомобилях устанавливается два звуковых сигнала: один высокого, а другой
низкого тона.
Звуковые сигналы размещаются в отсеке двигателя и крепятся на кронштейне, прикрепленном
к левому щитку радиатора.
