Жигули (ВАЗ-2105). Стартер



Жигули (ВАЗ-2105). Стартер

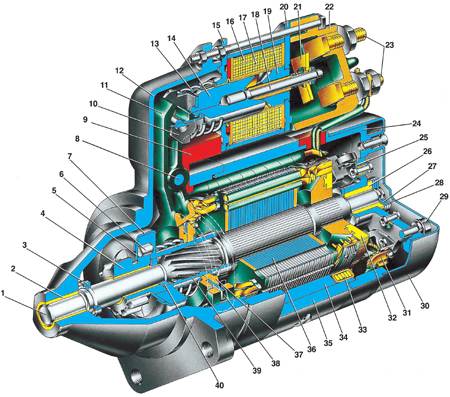

9.5.1 Стартер ВАЗ 2105
1 – вал якоря;
2 – втулка крышки стартера;
3 – ограничительное кольцо хода шестерни;
4 – шестерня привода с внутренним
кольцом обгонной муфты;
5 – упорное полукольцо;
6 – ролик обгонной муфты;
7 – кожух обгонной муфты;
8 – ось рычага привода;
9 – заглушка;
10 – тяга якоря реле;
11 – рычаг привода;
12 – крышка со стороны привода;
13 – возвратная пружина якоря реле;
14 – якорь реле стартера;
15 – передний фланец реле;
16 – удерживающая обмотка реле;
17 – втягивающая обмотка реле;
18 – шток якоря;
19 – сердечник реле;
20 – фланец сердечника;
21 – контактная пластина;
22 – крышка реле;
23 – контактные болты реле;
24 – крышка со стороны коллектора;
25 – щеткодержатель положительной щетки;
26 – втулка крышки стартера;
27 – регулировочная шайба осевого свободного хода якоря;
28 – стопорная шайба;
29 – стяжной болт;
30 – кожух;
31 – вывод сериесных катушек обмотки статора;
32 – торцевой коллектор;
33 – сериесная катушка обмотки статора;
34 – полюс статора;
35 – корпус стартера;
36 – сердечник якоря;
37 – ограничительный диск;
38 – поводковое кольцо;
39 – ступица с наружным кольцом обгонной муфты;
40 – вкладыш ступицы
