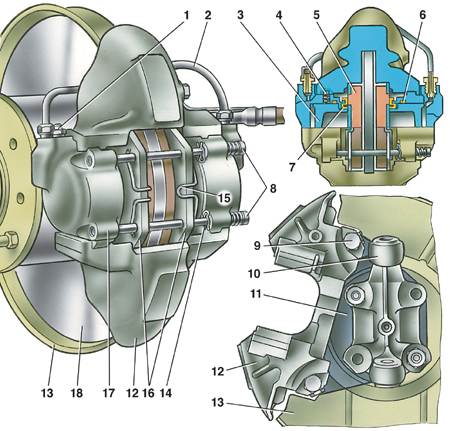

1 – штуцер для прокачки привода тормозного механизма передних тормозов; 2 – соединительная трубка рабочих цилиндров; 3 – поршень колесного цилиндра; 4 – фиксатор колесного цилиндра; 5 – накладка тормозной колодки; 6 – уплотнительное кольцо; 7 – пылезащитный колпачок; 8 – пальцы крепления колодок; |
9 – болт крепления суппорта к кронштейну;
10 – поворотный кулак; 11 – кронштейн крепления суппорта; 12 – суппорт; 13 – защитный кожух; 14 – шплинт; 15 – прижимная пружина колодки; 16 – тормозные колодки; 17 – колесный цилиндр; 18 – тормозной диск |

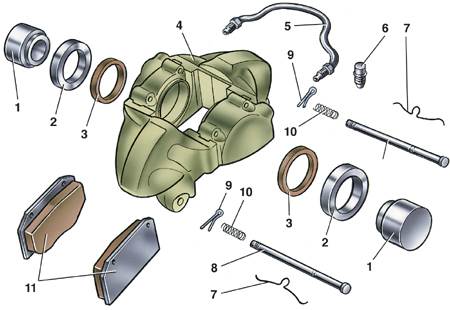

Детали суппорта тормозного механизма переднего колеса
1 – поршень; 2 – пылезащитный колпачок; 3 – уплотнительное кольцо; 4 – суппорт с цилиндрами; 5 – соединительная трубка колесных цилиндров; |
6 – штуцер выпуска воздуха; 7 – прижимная пружина колодки; 8 – пальцы крепления тормозных колодок; 9 – шплинты; 10 – пружины; 11 – тормозные колодки |
