Жигули (ВАЗ-2105). Регулировка привода выключения сцепления



Жигули (ВАЗ-2105). Регулировка привода выключения сцепления

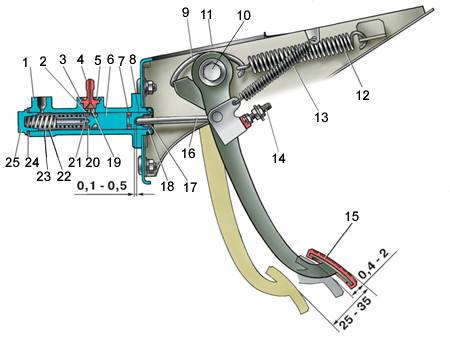

5.1.3 Регулировка привода выключения сцепления ВАЗ 2105
1 – корпус главного цилиндра;
2 – перепускное (компенсационное) отверстие;
3 – прокладка штуцера;
4 – штуцер;
5 – стопорная пружинная шайба;
6 – поршень главного цилиндра;
7 – уплотнительное кольцо;
8 – поршень толкателя;
9 – крючок;
10 – ось педалей;
11 – кронштейн педалей сцепления и тормоза;
12 – пружина сервопривода педали сцепления;
13 – оттяжная пружина педали сцепления;
14 – ограничитель хода педали сцепления;
15 – педаль сцепления;
16 – толкатель поршня;
17 – защитный колпачок;
18 – стопорное кольцо;
19 – впускное отверстие;
20 – уплотнительное кольцо (кольцевой клапан);
21 – перепускное отверстие поршня;
22 – рабочая полость цилиндра;
23 – пружина;
24 – прокладка;
25 – пробка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Устанавливается зазор 0,1–0,5 мм между толкателем и поршнем главного цилиндра (см. рис. Педаль и главный цилиндр привода сцепления). Этот зазор, необходимый для полного выключения сцепления, регулируется ограничителем 14 педали сцепления. Зазор определяется свободным ходом педали, равным 0,4–2 мм.
2. Свободный ход толкателя вилки выключения сцепления, равный 4–5 мм, регулируется гайкой 5 (см. рис. Рабочий цилиндр и вилка выключения сцепления), которая фиксируется контргайкой 6.
3. Величина свободного хода толкателя контролируется специальным шаблоном.
4. После выполнения указанных регулировок свободный ход педали сцепления до начала выключения сцепления должен составлять 25–35 мм.
