Жигули (ВАЗ-2105). Система охлаждения



Жигули (ВАЗ-2105). Система охлаждения

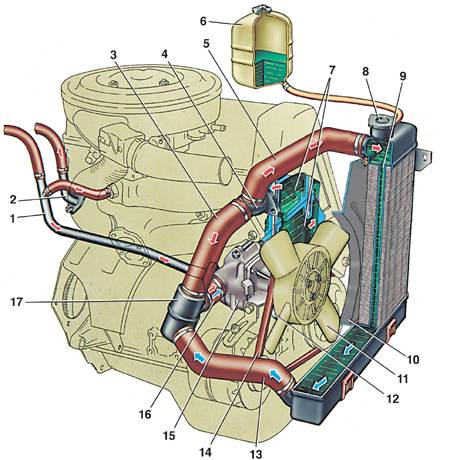

4.12.1 Система охлаждения ВАЗ 2105
1 – трубка отвода жидкости от радиатора отопителя;
2 – патрубок отвода горячей жидкости из головки цилиндров в радиатор отопителя;
3 – перепускной шланг термостата;
4 – выпускной патрубок рубашки охлаждения;
5 – подводящий шланг радиатора;
6 – расширительный бачок;
7 – рубашка охлаждения;
8 – пробка радиатора;
9 – трубка радиатора;
10 – кожух вентилятора;
11 – вентилятор;
12 – шкив;
13 – отводящий шланг радиатора;
14 – ремень вентилятора;
15 – насос охлаждающей жидкости;
16 – шланг подачи охлаждающей жидкости в насос;
17 – термостат

Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией жидкости, с расширительным бачком.

Насос охлаждающей жидкости центробежного типа, приводится в действие от шкива коленчатого вала клиновидным ремнем 14.

Вентилятор 11 имеет четырехлопастную крыльчатку, которая крепится болтами к ступице 5 (см. рис. Продольный разрез насоса охлаждающей жидкости) шкива 8, приводится в действие от ремня привода насоса.

Термостат с твердым термочувствительным наполнителем имеет основной 9 (см. рис. Термостат) и перепускной 2 клапаны. Начало открытия основного клапана при температуре охлаждающей жидкости 77–86° С, ход основного клапана не менее 6 мм.

Радиатор – вертикальный, трубчато-пластинчатый, с двумя рядами трубок и стальными лужеными пластинами. В пробке 8 заливной горловины имеются впускной и выпускной клапаны.
