7.8.6. Замена гидрокорректора фар

ОБЩИЕ СВЕДЕНИЯ

Гидрокорректор фар состоит из главного цилиндра, закрепленного на панели приборов, исполнительных цилиндров, установленных на блок-фарах, и соединительных трубок. Цилиндры и трубки заполнены специальной жидкостью, не замерзающей при низких температурах. Конструкция гидрокорректора неразборная, поэтому в случае неисправности замените гидрокорректор в сборе с цилиндрами и трубками.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините хомуты крепления трубок от держателей на кузове.
7.8.6  Замена гидрокорректора фар ВАЗ 2110 7.8.6  Замена гидрокорректора фар ВАЗ 2110 7.8.6  Замена гидрокорректора фар ВАЗ 2110

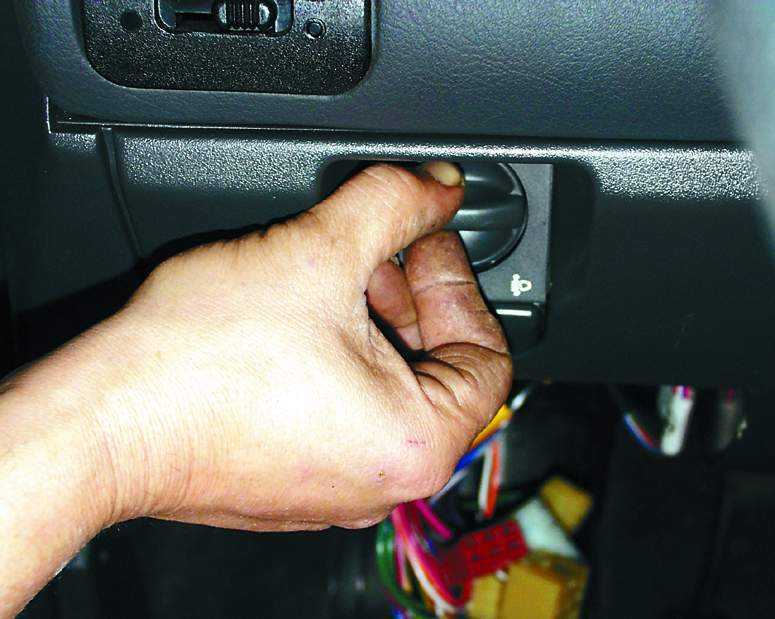

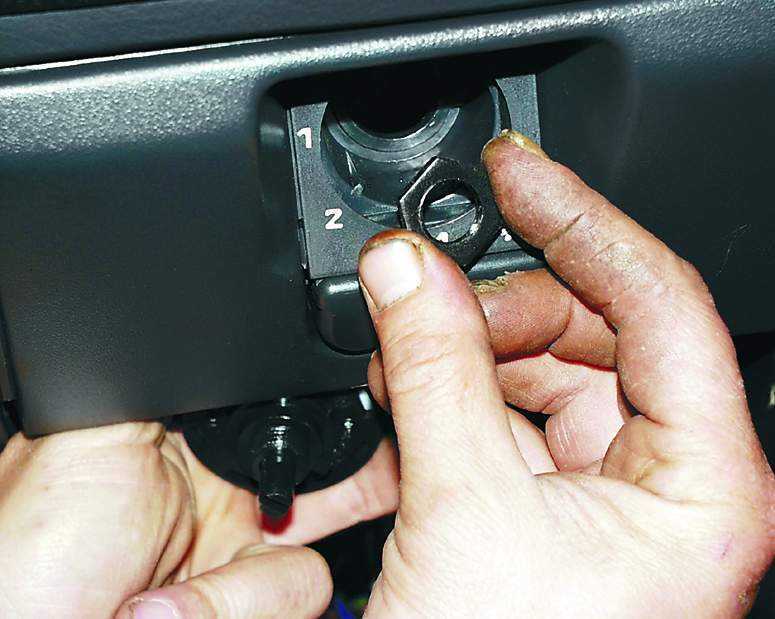

2. Снимите ручку переключателя гидрокорректора, расположенную на панели приборов, потянув ее на себя. 3. С помощью головки отверните гайку крепления главного цилиндра и выньте цилиндр с обратной стороны панели, оставив висеть его на шлангах. 4. Нажав на защелку исполнительного цилиндра гидрокорректора, поверните его на 90° по часовой стрелке до упора и выньте из гнезда. Таким же способом снимите исполнительный цилиндр и с другой фары.
5. Протолкните исполнительные цилиндры с трубками внутрь салона и снимите гидрокорректор в сборе.
6. Установите гидрокорректор в обратном порядке.
