6.10.2. Ремонт рычага стояночного тормоза

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Снимите верхнюю и нижнюю облицовки туннеля пола (см. подраздел 8.8).
6.9.2 Ремонт рычага стояночного тормоза ВАЗ 2110 6.9.2 Ремонт рычага стояночного тормоза ВАЗ 2110 6.9.2 Ремонт рычага стояночного тормоза ВАЗ 2110

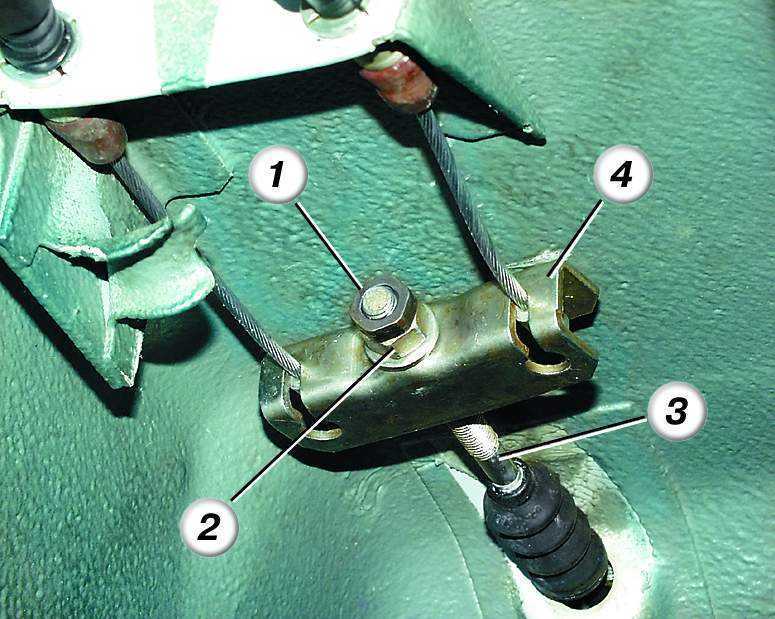

3. Снизу автомобиля отверните контргайку 1 и регулировочную гайку 2 стояночного тормоза и снимите уравнитель 4 с тяги 3.

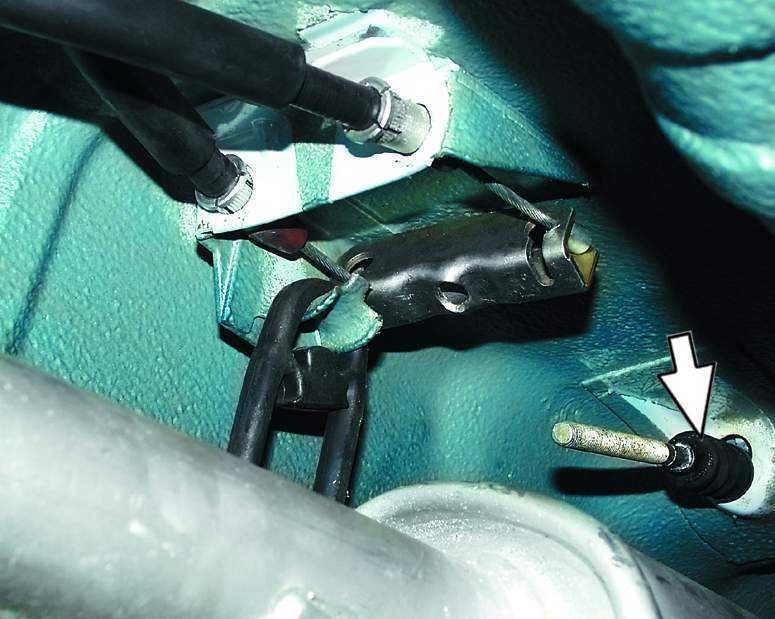

4. Выньте защитный чехол из отверстия в полу и снимите его с тяги.

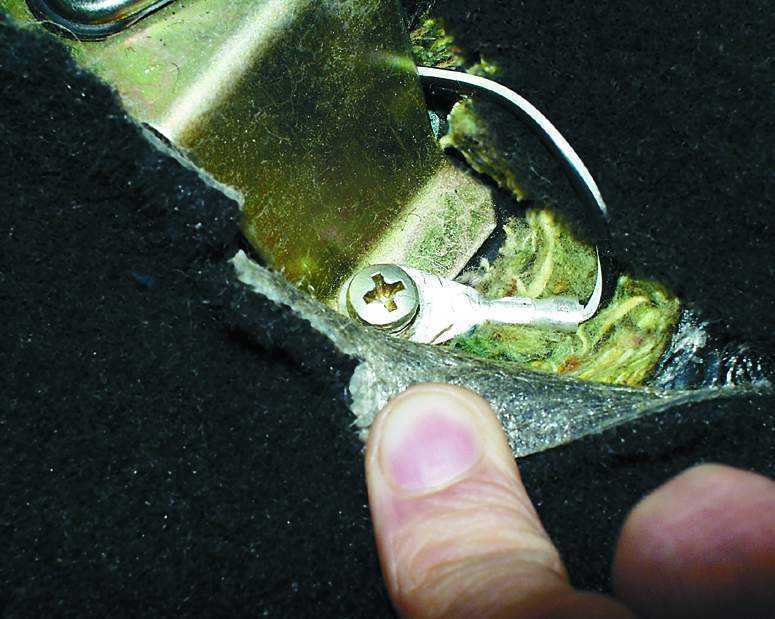

5. Изнутри салона отверните винт переднего крепления кронштейна выключателя контрольной лампы включения стояночного тормоза. Обратите внимание, что винтом закреплен провод «массы» выключателя.
6.9.2 Ремонт рычага стояночного тормоза ВАЗ 2110 6.9.2 Ремонт рычага стояночного тормоза ВАЗ 2110 6.9.2 Ремонт рычага стояночного тормоза ВАЗ 2110

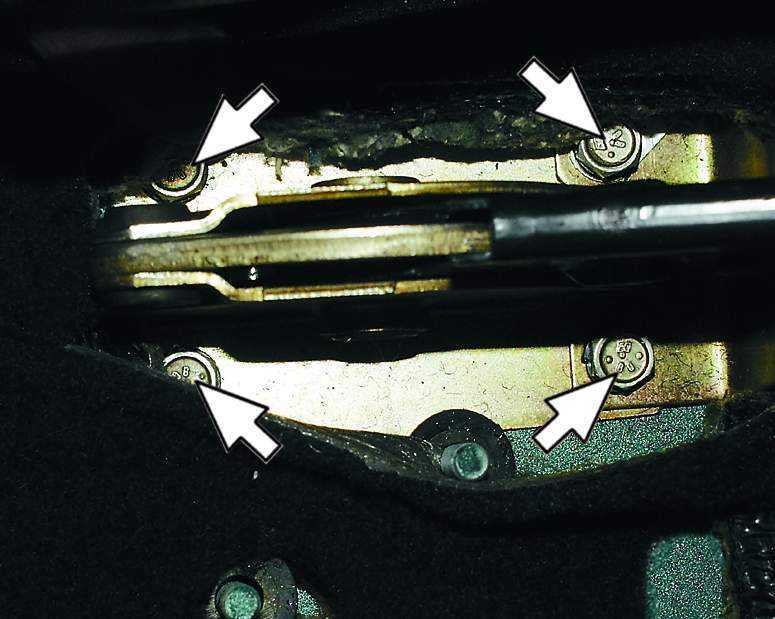

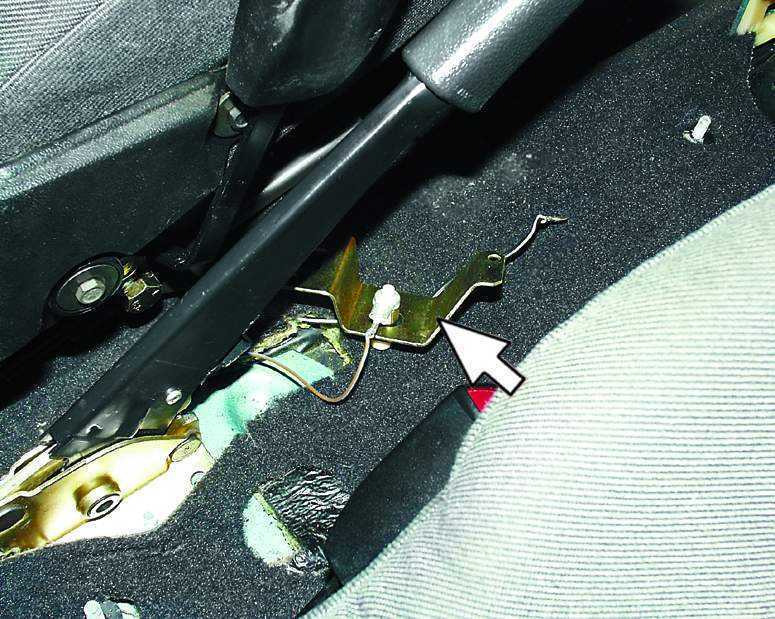

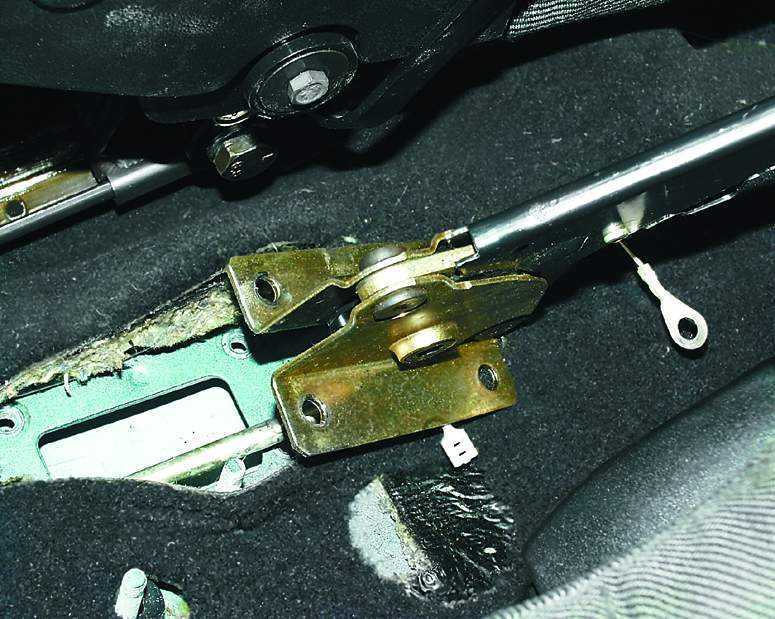

6. Отверните четыре болта крепления рычага стояночного тормоза (два передних из них также крепят кронштейн выключателя). 7. Отложите кронштейн с выключателем в сторону. 8. Снимите рычаг стояночного тормоза, выведя тягу из отверстия в полу.
6.9.2 Ремонт рычага стояночного тормоза ВАЗ 2110 6.9.2 Ремонт рычага стояночного тормоза ВАЗ 2110 6.9.2 Ремонт рычага стояночного тормоза ВАЗ 2110

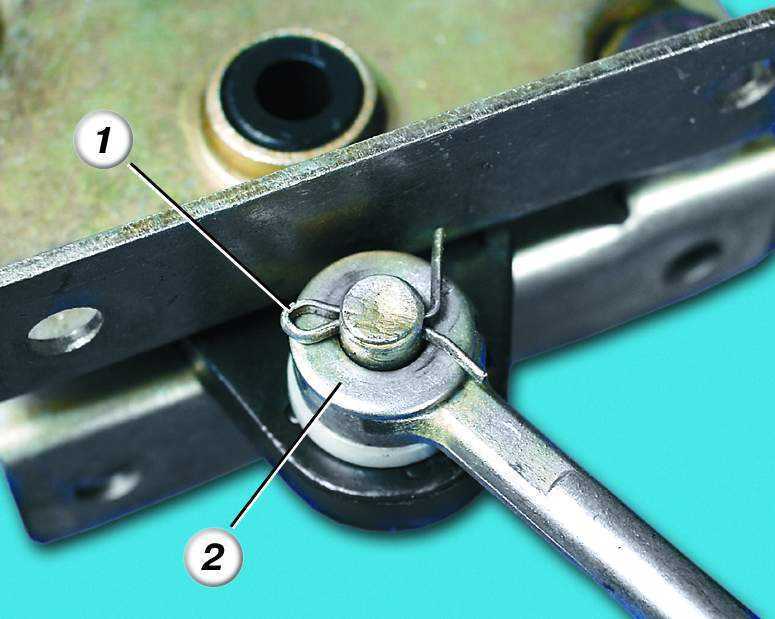

9. Для замены тяги выньте шплинт 1, снимите шайбу 2.

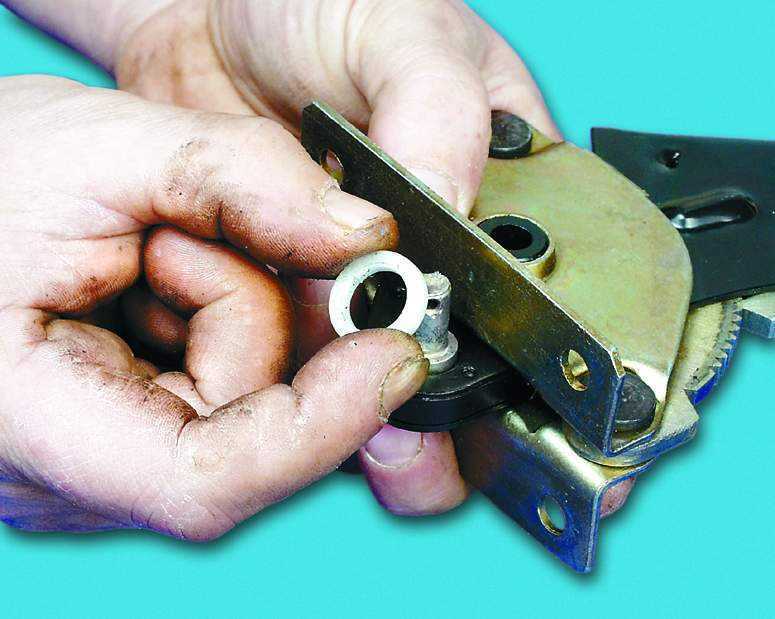

10. Снимите тягу с оси.

11. Изношенную или треснувшую пластмассовую втулку замените. Соберите и установите рычаг стояночного тормоза в порядке, обратном разборке. После установки рычага отрегулируйте стояночный тормоз (см. подраздел 6.10.4).
