3.2.9. Ремонт механизма выбора передач

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выньте механизм выбора передач из коробки передач (см. подраздел 3.2.3).

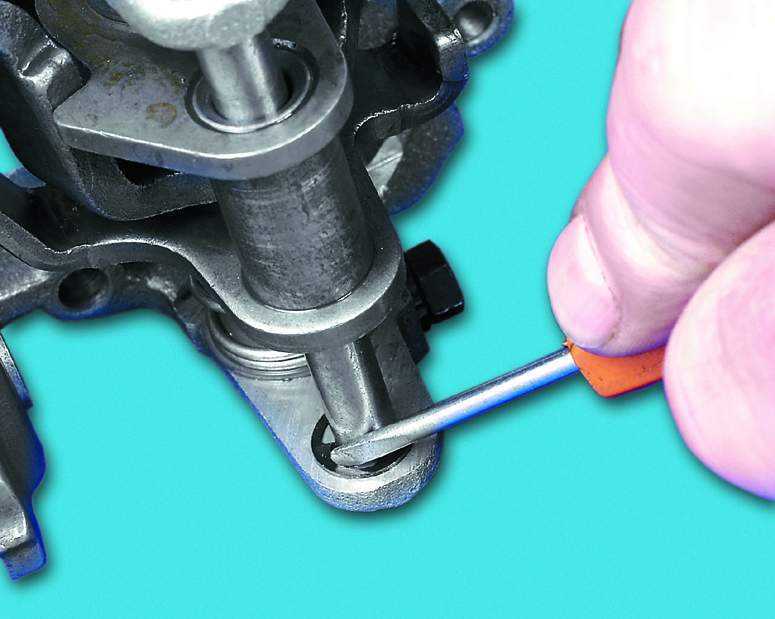

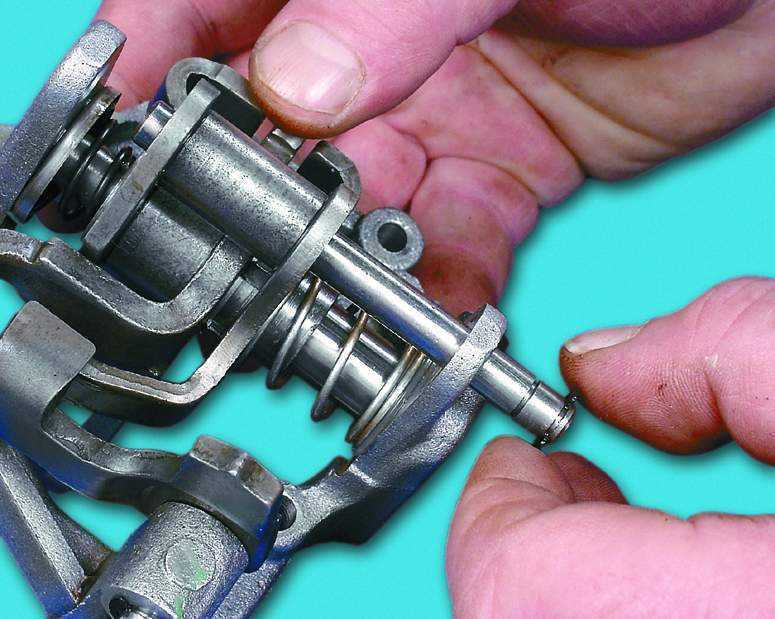

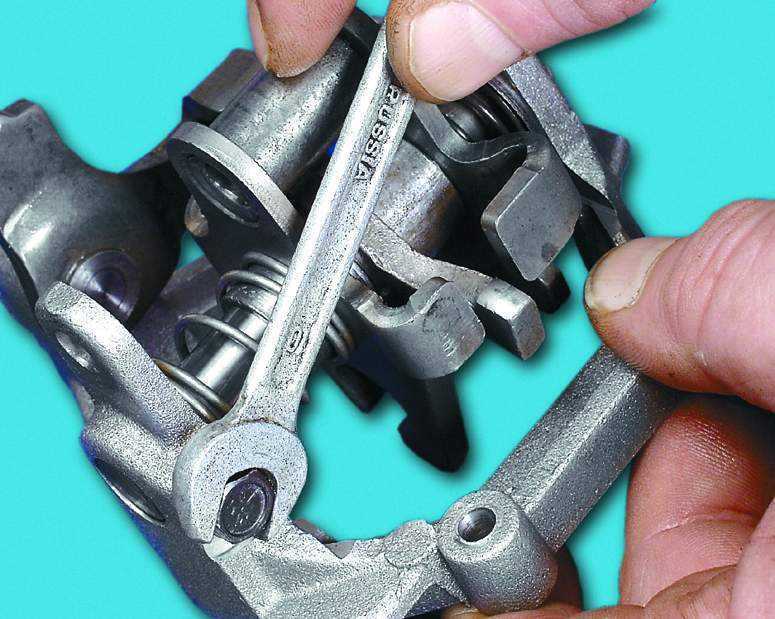

2. Снимите стопорную шайбу направляющей оси блокировочных скоб.	3. Выньте направляющую ось.	4. Отверните болт крепления оси рычага выбора передач (под головкой болта установлена пружинная шайба).

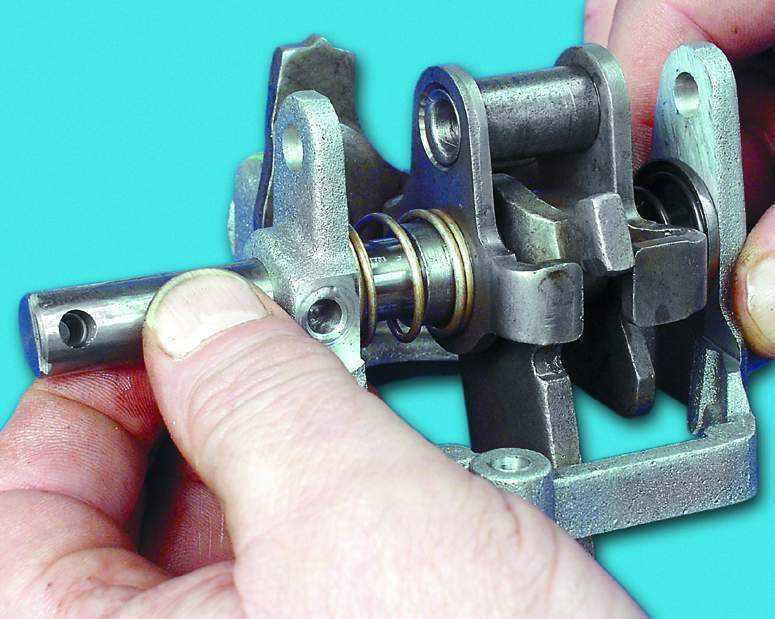

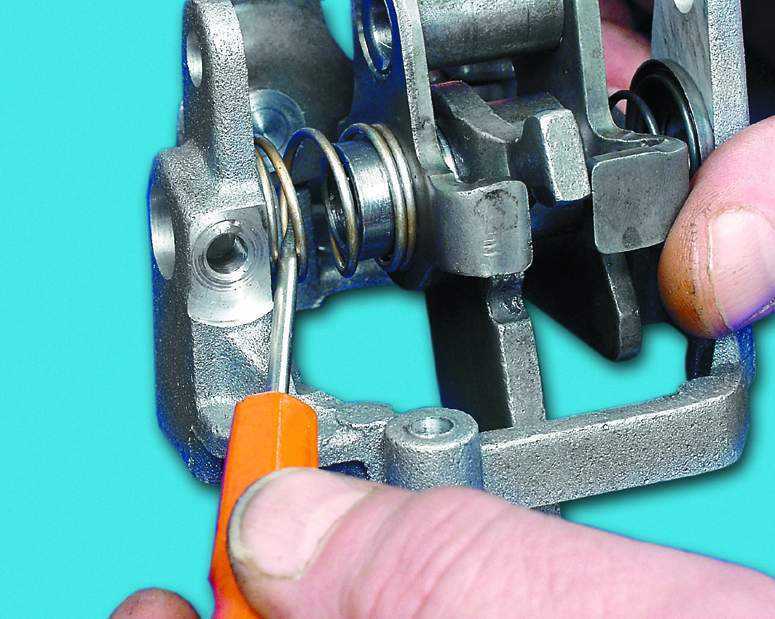

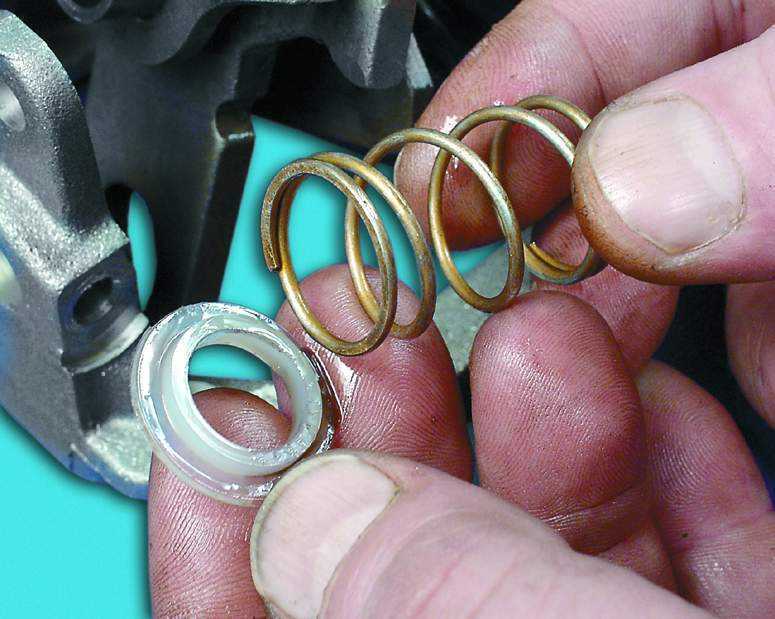

5. Выньте ось рычага.	6. Подцепив отверткой, снимите цилиндрическую пружину.	7. Снимите с пружины пластмассовую опорную шайбу.

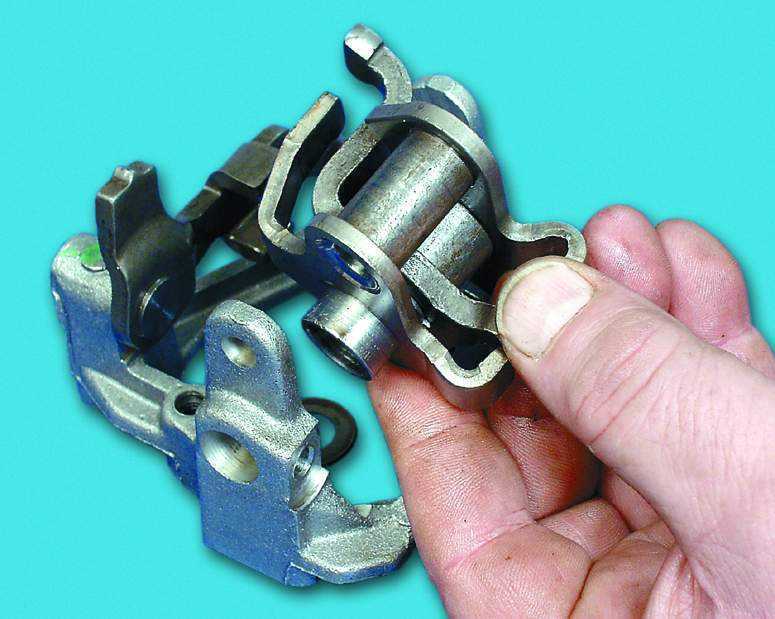

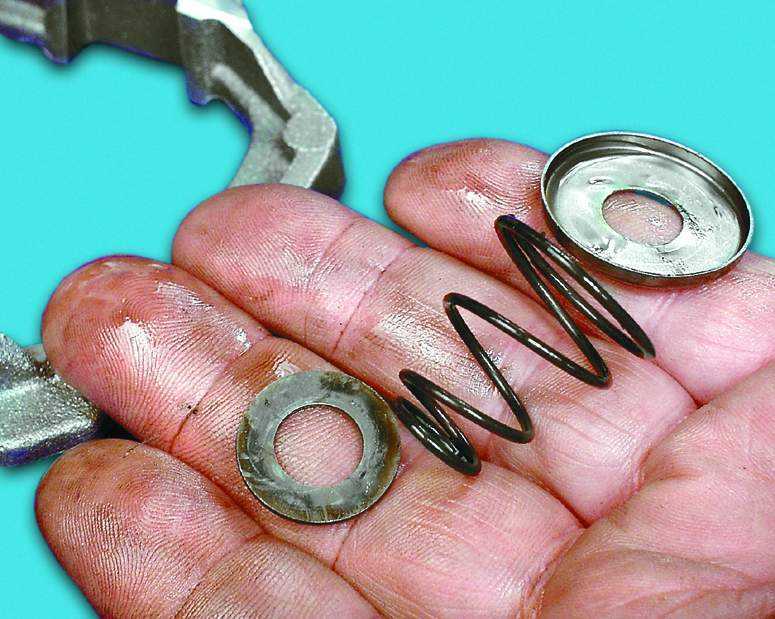

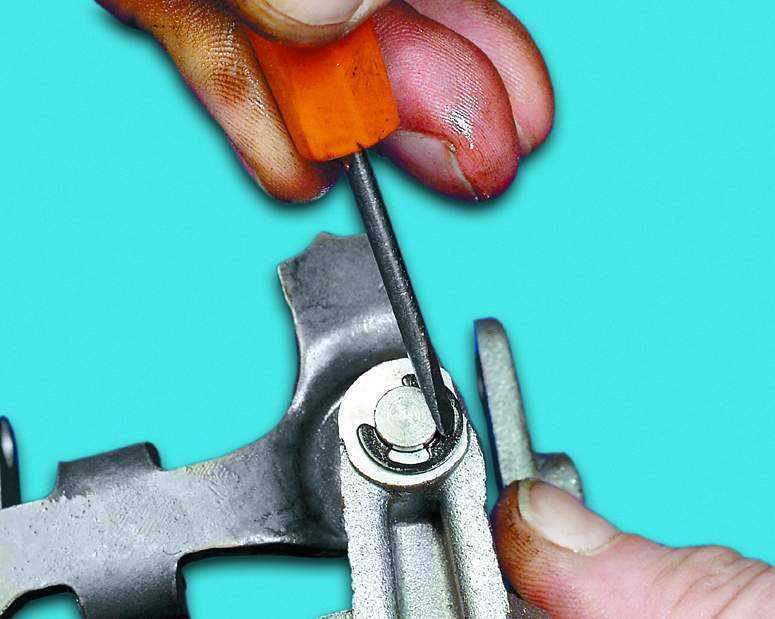

8. Снимите блок рычагов и...	9. ...коническую пружину с опорными шайбами.	10. Снимите стопорную шайбу с оси вилки включения заднего хода.

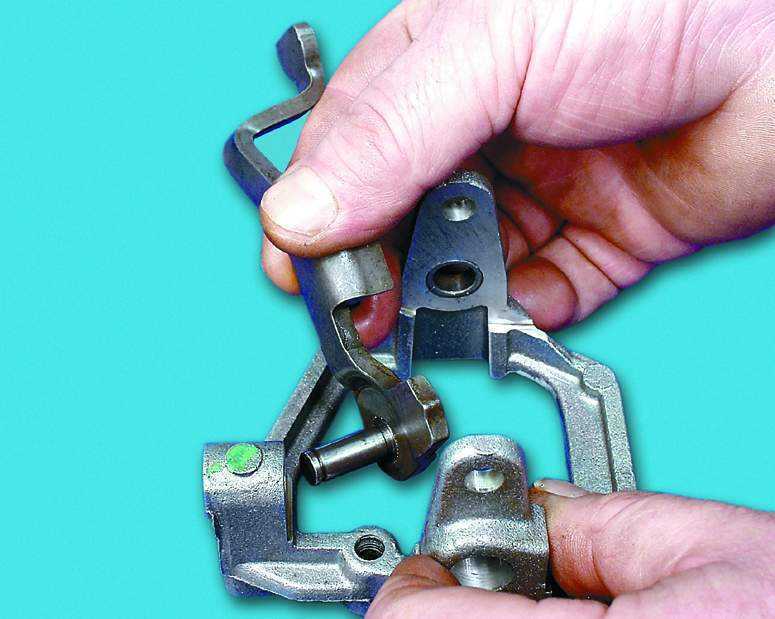

	11. Снимите вилку включения заднего хода с корпуса механизма выбора передач.
12. Проверьте состояние рычагов выбора передач переднего и заднего хода и блокировочных скоб. Если эти детали изношены, повреждены или деформированы, замените их в сборе.
13. Замените изношенные оси рычагов.
14. Замените искрувленные, поломанные или просевшие пружины.
15. Замените изношенную, поврежденную или деформированную вилку включения заднего хода.

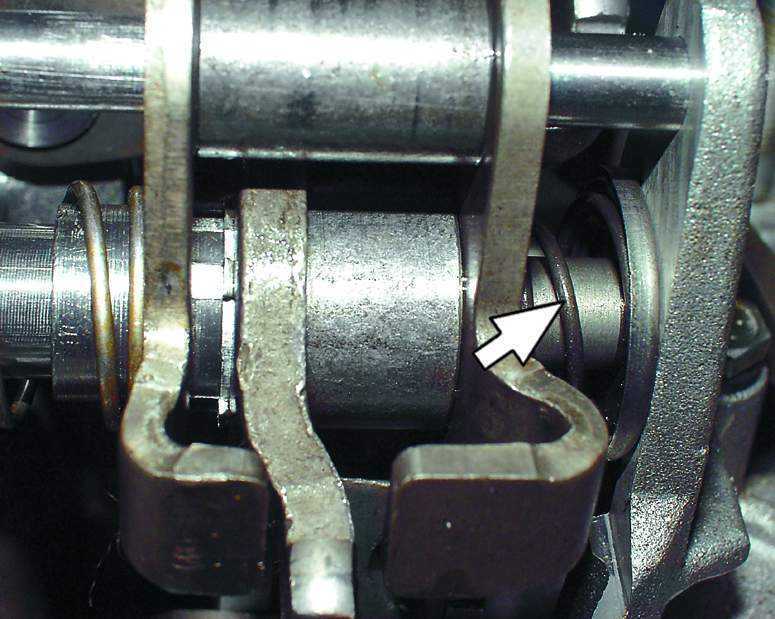

	16. Соберите механизм выбора передач в порядке, обратном разборке, смазав предварительно все трущиеся части трансмиссионным маслом. При этом коническая пружина с опорными шайбами устанавливается стороной

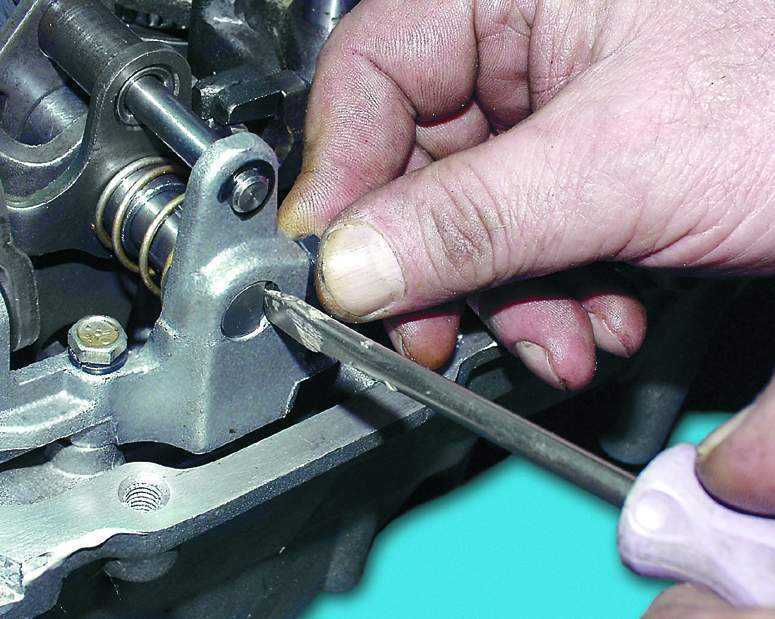

	17. Чтобы легче попасть болтом крепления в резьбовое отверстие оси рычага выбора передач, на торце оси сделан специальный шлиц под отвертку.
