Лада (ВАЗ-2110). Снятие и установка двигателя



Лада (ВАЗ-2110). Снятие и установка двигателя

2.12. Снятие и установка двигателя

ОБЩИЕ СВЕДЕНИЯ
Рекомендации

Завод-изготовитель рекомендует вынимать силовой агрегат (двигатель со сцеплением и коробкой передач) вниз. Для этого необходим подъемник, чтобы повыше поднять переднюю часть автомобиля. В гаражных условиях проще снимать двигатель вверх, предварительно сняв коробку передач.

Снимайте двигатель с помощником.

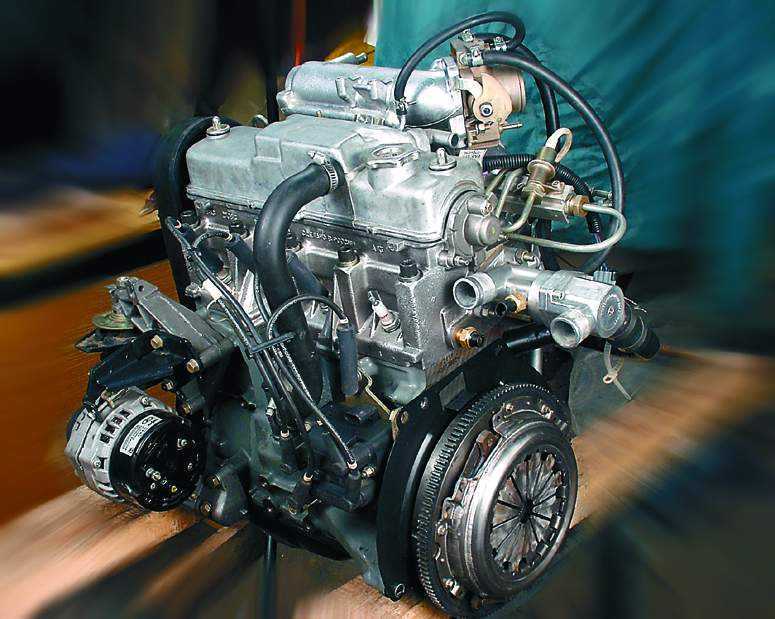

Процесс снятия и установки показан на примере двигателя мод. 2111. Другие двигатели снимают аналогично.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите аккумуляторную батарею.

2. Снимите капот (см. подраздел 8.7.2).
3. Слейте масло из картера двигателя и охлаждающую жидкость из системы охлаждения.
4. Снимите воздушный фильтр со шлангом впускной трубы (подробнее см. подраздел 2.17.1.2).
5. Отсоедините от двигателя приемную трубу с кронштейном и опустите немного вниз, чтобы ее фланец сошел со шпилек выпускного коллектора (подробнее см. подраздел 2.16.5).
2.12 Снятие и установка двигателя ВАЗ 2110 2.12 Снятие и установка двигателя ВАЗ 2110 2.12 Снятие и установка двигателя ВАЗ 2110

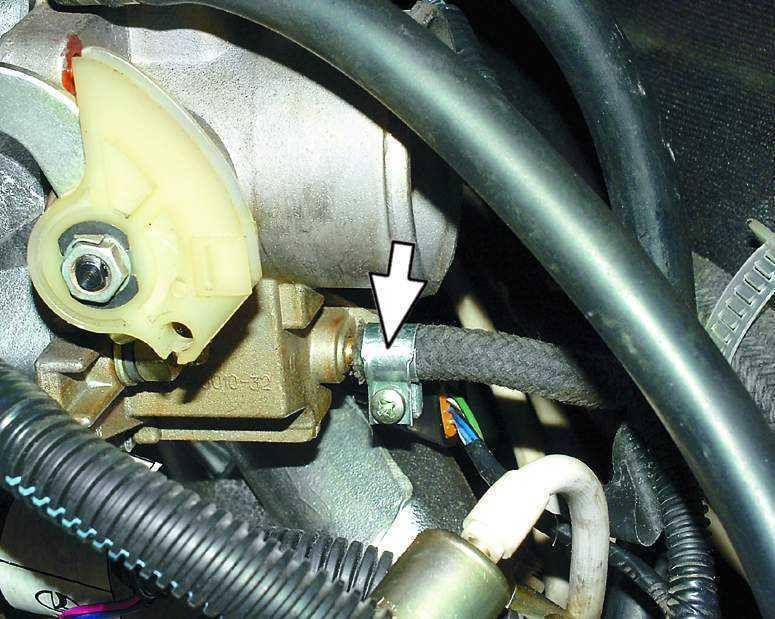

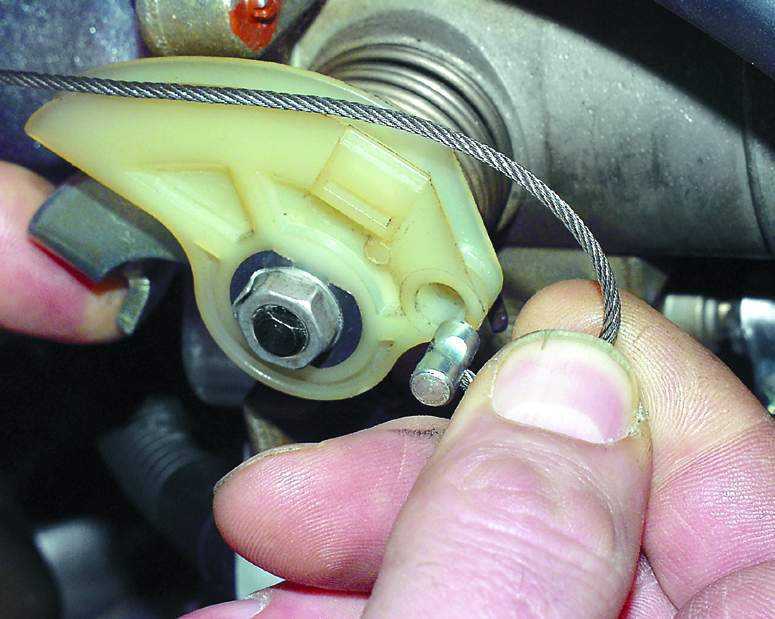

6. Поверните до упора сектор привода дроссельной заслонки и отсоедините от него тягу привода дроссельной заслонки. 7. Отверните два болта крепления кронштейна тяги привода дроссельной заслонки. Отведите кронштейн в сторону, не отсоединяя от него тяги, так, чтобы он не мешал снятию двигателя.

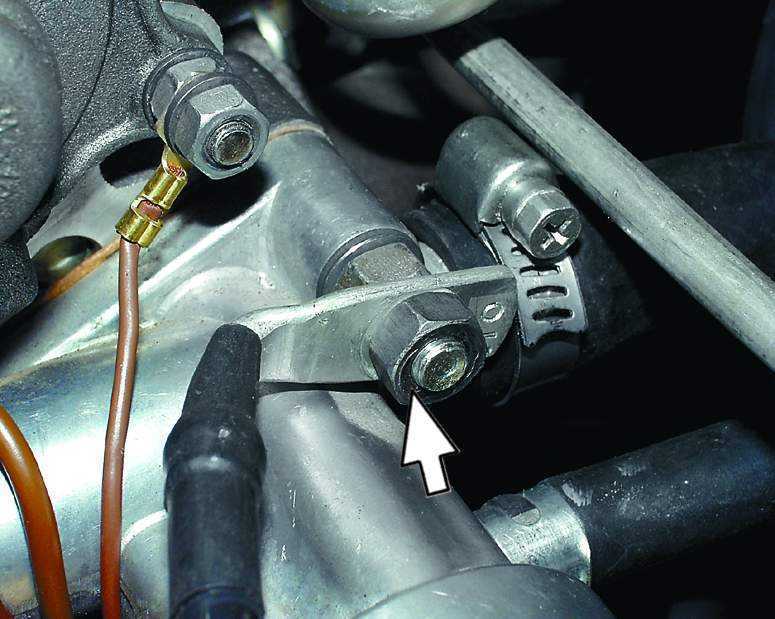

8. Отверните гайку крепления и снимите со шпильки наконечник «массового» провода двигателя.
2.12 Снятие и установка двигателя ВАЗ 2110 2.12 Снятие и установка двигателя ВАЗ 2110 2.12 Снятие и установка двигателя ВАЗ 2110

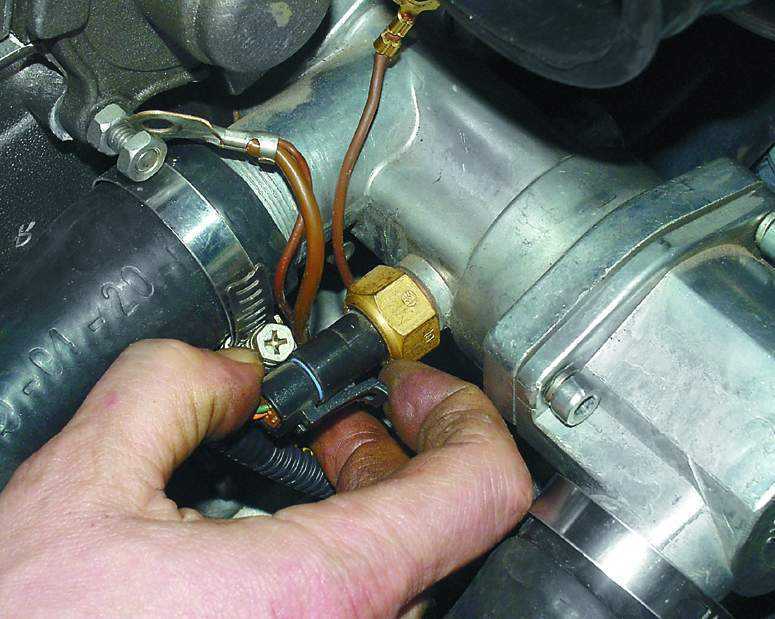

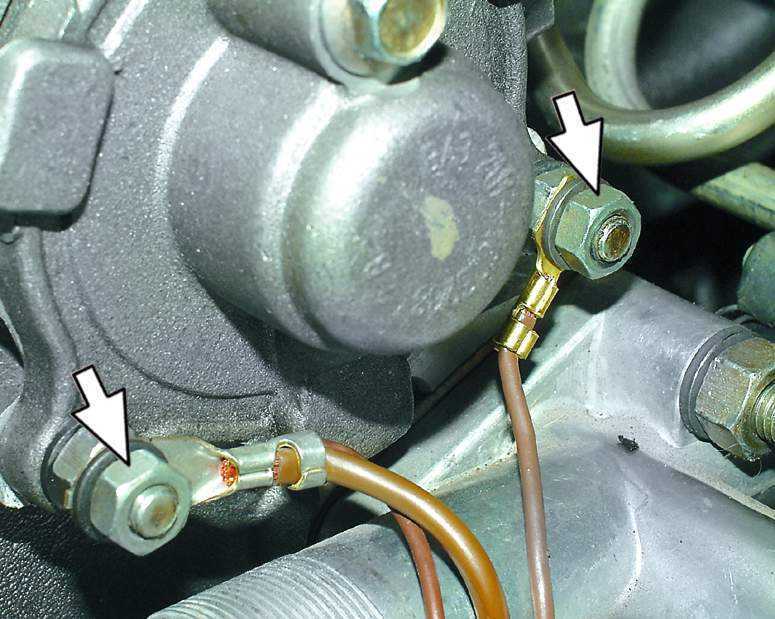

9. Отверните две гайки крепления и снимите наконечники «массовых» проводов со шпилек крепления задней крышки головки блока. 10. Отсоедините колодку с проводами от датчика температуры охлаждающей жидкости, отжав пластмассовый зажим.

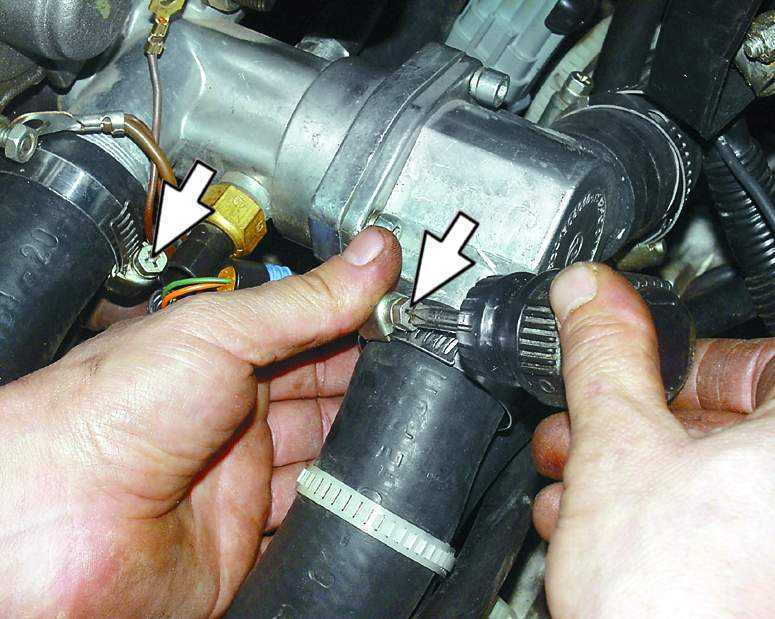

11. Ослабьте затяжку хомутов и отсоедините отводящий шланг радиатора от термостата и подводящий шланг радиатора от патрубка рубашки охлаждения.
2.12 Снятие и установка двигателя ВАЗ 2110 2.12 Снятие и установка двигателя ВАЗ 2110 2.12 Снятие и установка двигателя ВАЗ 2110

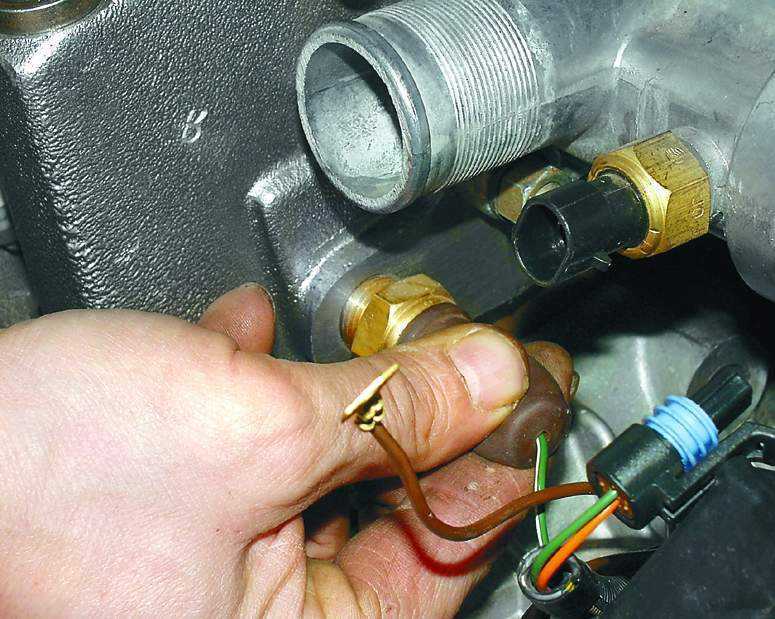

12. Отсоедините провод от датчика указателя температуры охлаждающей жидкости.

13. Ослабьте затяжку хомута и отсоедините подводящий шланг отопителя от патрубка рубашки водяного охлаждения.

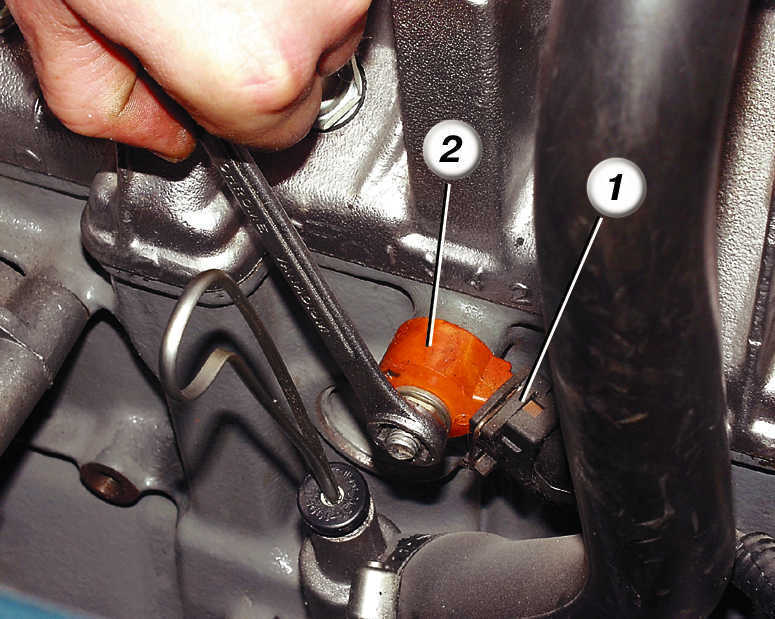

14. Отсоедините колодку 1 с проводами от датчика 2 детонации или снимите датчик. Чтобы снять датчик, отверните гайку его крепления и снимите датчик со шпильки, оставив его на жгуте проводов.
2.12 Снятие и установка двигателя ВАЗ 2110 2.12 Снятие и установка двигателя ВАЗ 2110 2.12 Снятие и установка двигателя ВАЗ 2110
15. Отсоедините колодку с проводами от низковольтной клеммы модуля зажигания, отжав пластмассовую защелку.

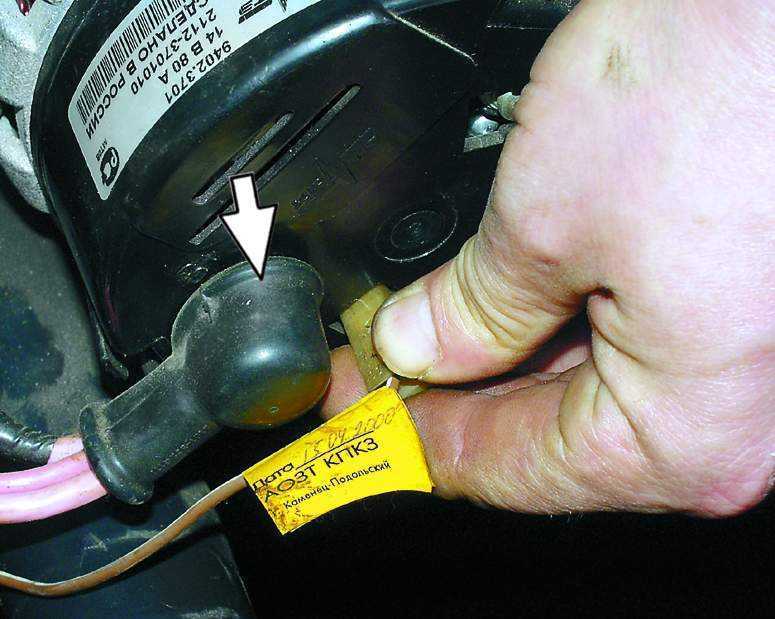

16. Отсоедините колодку с проводами от клеммы «D» генератора. Сдвинув резиновый чехол, отверните гайку и отсоедините провода от контактного болта (клеммы «B+») генератора.

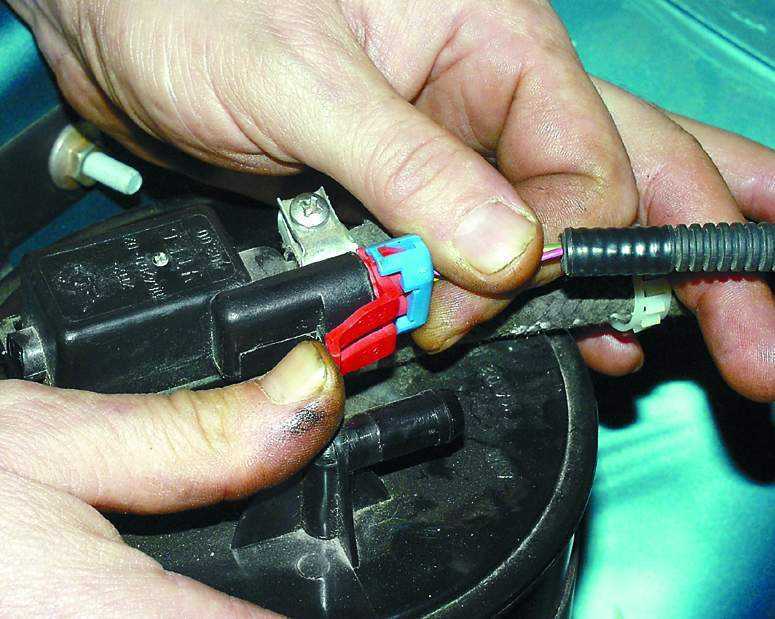

17. Отсоедините колодку с проводами от адсорбера, отжав пластмассовую защелку.

18. Отсоедините провод от датчика контрольной лампы давления масла.
19. Ослабьте затяжку хомута и отсоедините шланг вакуумного усилителя от штуцера ресивера. 20. Отсоедините вакуумный шланг электропневматического клапана от штуцера ресивера.
  2.12 Снятие и установка двигателя ВАЗ 2110

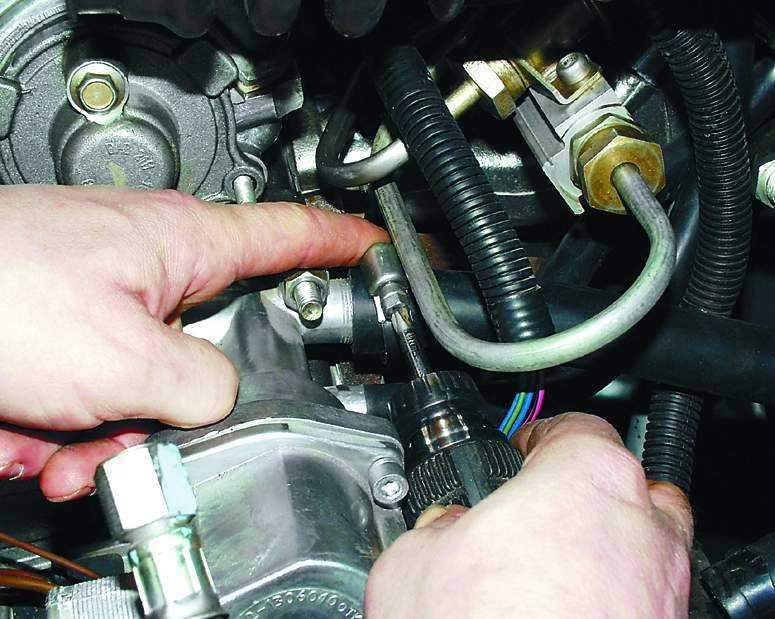

21. Отожмите пластмассовую защелку и отсоедините колодку с проводами от регулятора холостого хода, установленного на дроссельном патрубке. 22. Ослабив затяжку хомута, отсоедините шланг продувки адсорбера от штуцера дроссельного патрубка.
23. Отсоедините колодку с проводами от датчика положения дроссельной заслонки, отжав пластмассовую защелку.
2.12 Снятие и установка двигателя ВАЗ 2110 2.12 Снятие и установка двигателя ВАЗ 2110

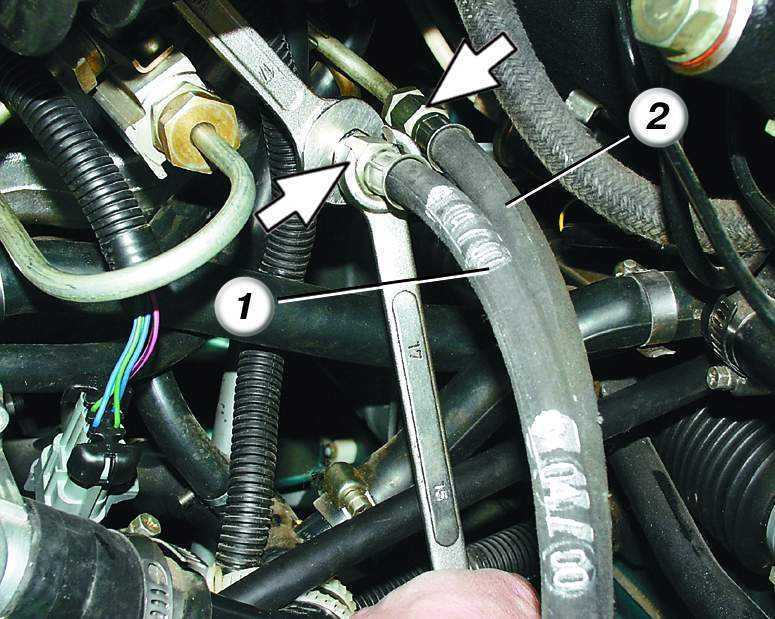

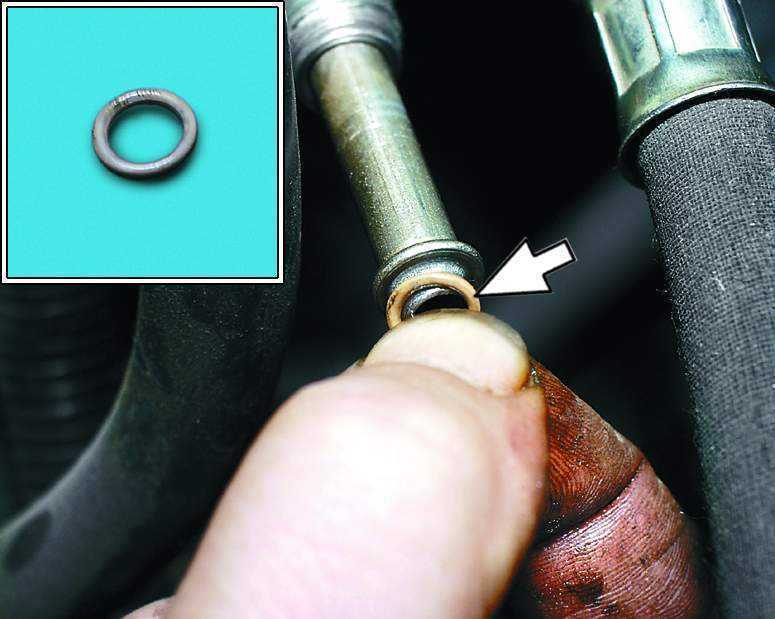

24. Отверните гайки крепления, удерживая вторым ключом шланги от перекручивания, и отсоедините шланги подачи 1 и слива 2 топлива от топливных трубок (шланг подачи топлива помечен краской). Обратите внимание, что... 25. ...в топливных трубках установлены уплотнительные кольца. После отсоединения каждого шланга снимите уплотнительное кольцо с трубки (замените порванные или потерявшие упругость кольца).
26. Отсоедините отводящий шланг отопителя от подводящей трубы водяного насоса.
    2.12 Снятие и установка двигателя ВАЗ 2110
27. Разъедините колодку жгута форсунок, отжав пластмассовую защелку.

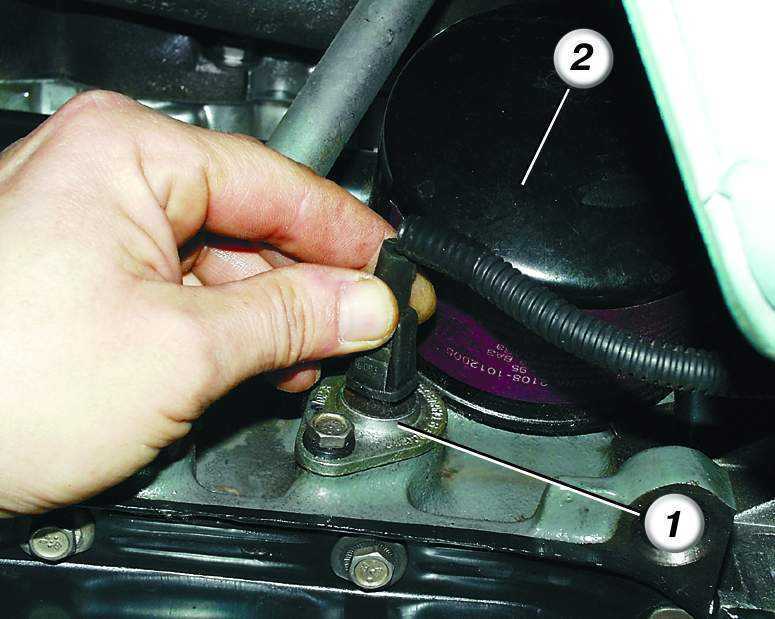

28. Расстегните или разрежьте хомут крепления жгута проводов к подводящей трубе водяного насоса. 29. Снизу автомобиля отсоедините колодку с проводами от датчика 1 уровня масла в картере двигателя (рядом с масляным фильтром 2).
2.12 Снятие и установка двигателя ВАЗ 2110 2.12 Снятие и установка двигателя ВАЗ 2110

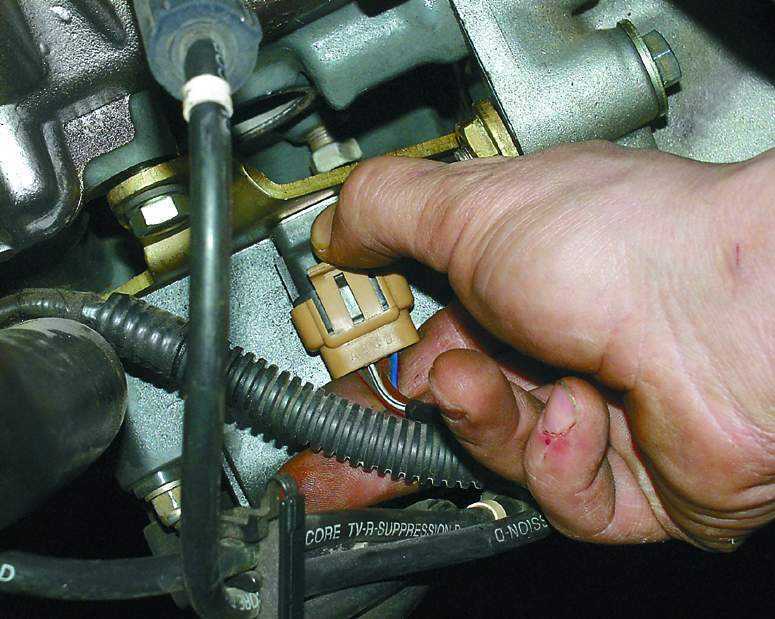

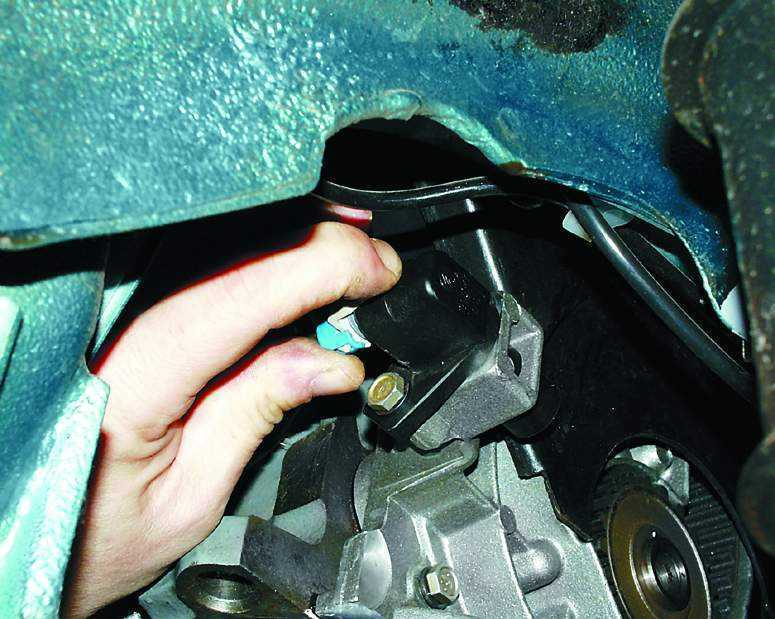

30. Отсоедините колодку с проводами от датчика положения коленчатого вала.

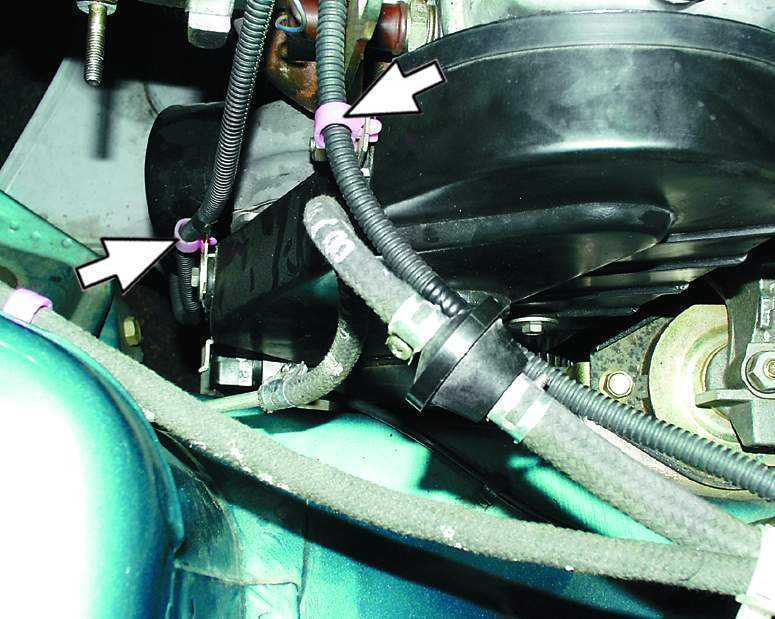

31. Отсоедините от передней крышки ремня привода распределительного вала два держателя с проводами, отвернув два болта крепления крышки. 32. Вытащите жгут проводов из-под ресивера.
2.12 Снятие и установка двигателя ВАЗ 2110   2.12 Снятие и установка двигателя ВАЗ 2110

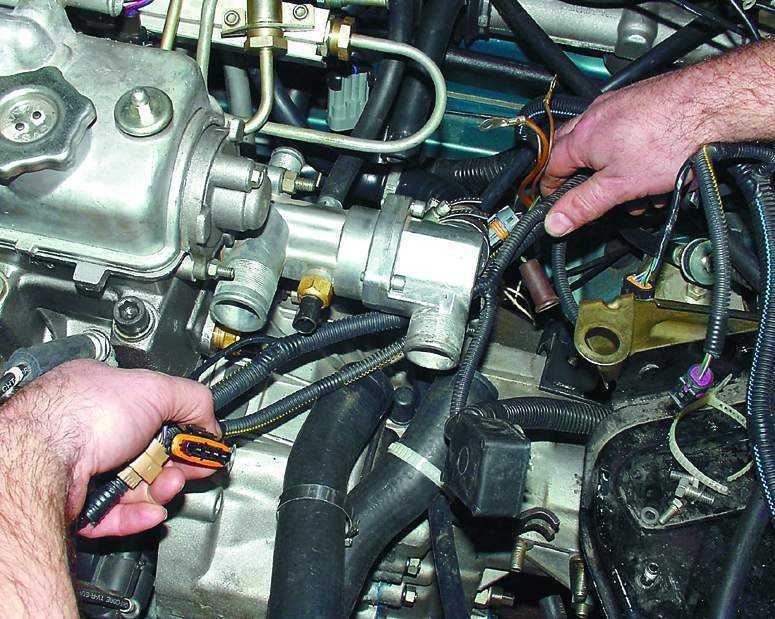

33. Вытащите жгут проводов из-под термостата. Еще раз проверьте, все ли провода и шланги отсоединены от двигателя.

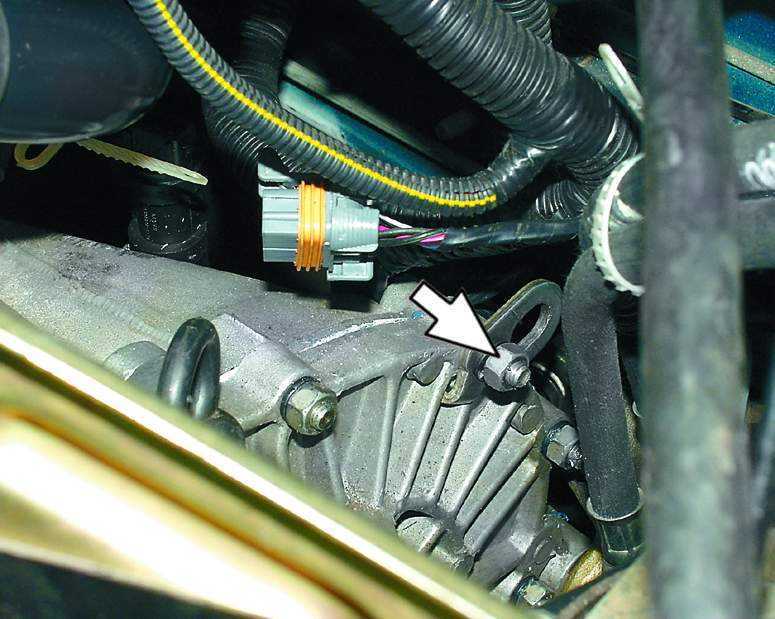

34. Ослабьте затяжку болта хомута крепления адсорбера и, вынув из хомута, отложите адсорбер в сторону (не отсоединяя от него шланги), чтобы он не мешал снятию двигателя. 35. Отверните гайку крепления картеров коробки передач, под которой установлен рым. Снимите рым со шпильки.
2.12 Снятие и установка двигателя ВАЗ 2110 2.12 Снятие и установка двигателя ВАЗ 2110 2.12 Снятие и установка двигателя ВАЗ 2110

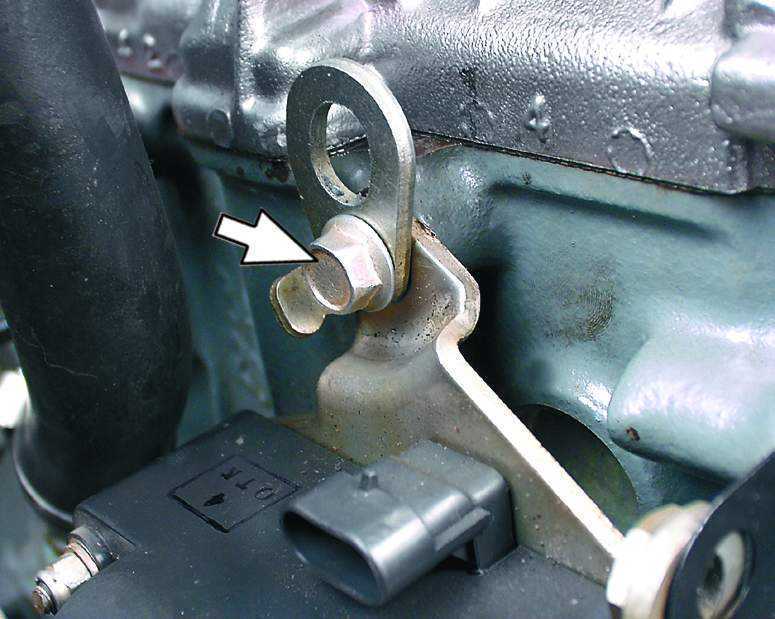

36. Установите рым под верхний болт крепления модуля зажигания.

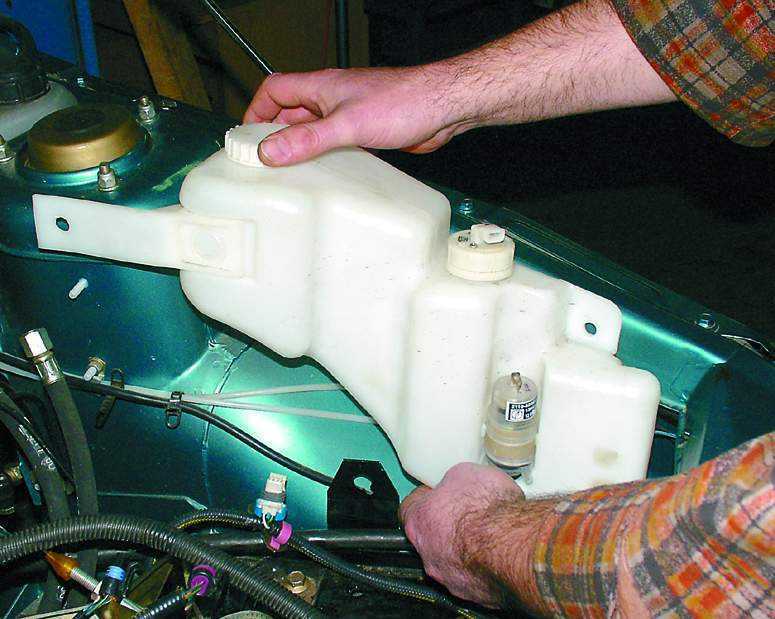

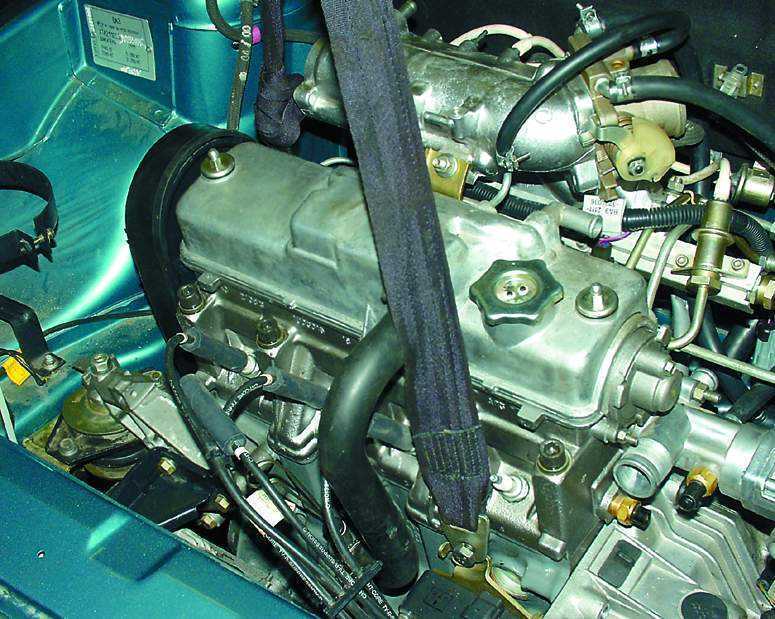

37. Вывесите двигатель, зацепив за два рыма трос и натянув его талью или краном. 38. Если нет тали или крана, сначала снимите бачок омывателя (см. подраздел 7.9.3), затем...

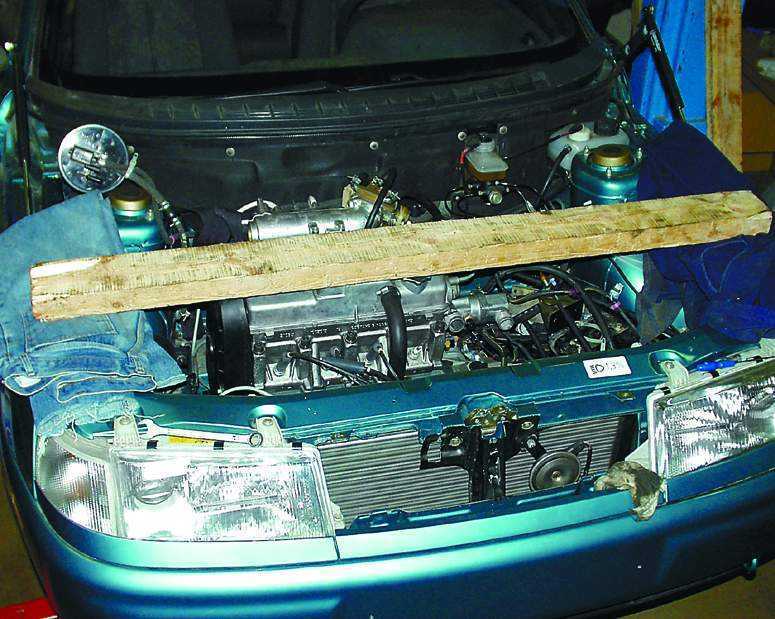

2.12 Снятие и установка двигателя ВАЗ 2110 39. ...установите на передние крылья подходящую доску, подложив под ее концы мягкие прокладки, чтобы не испортить лакокрасочное покрытие...
2.12 Снятие и установка двигателя ВАЗ 2110 40. ...привяжите к ней двигатель за рымы с помощью тросов, канатов и т.п (они должны быть натянуты).
41. Снимите коробку передач (см. подраздел 3.2.2).

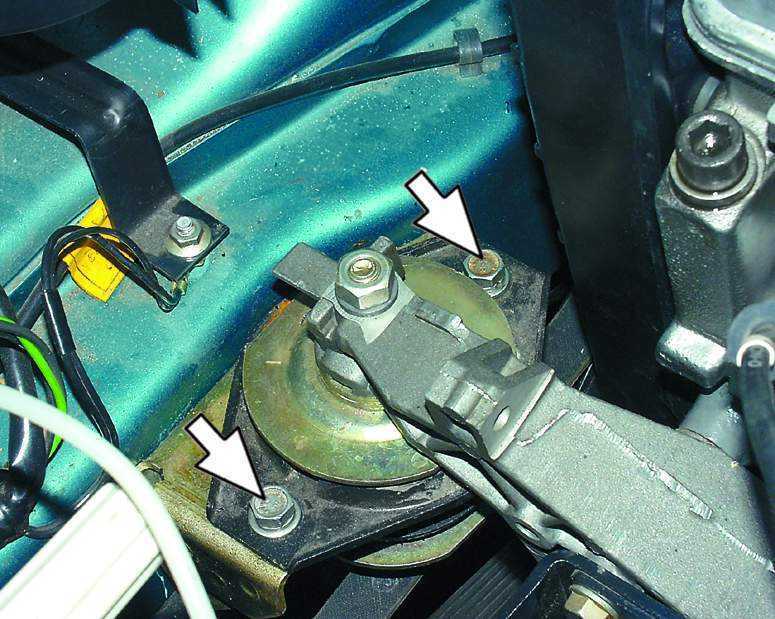

2.12 Снятие и установка двигателя ВАЗ 2110 42. Отверните два болта крепления передней опоры подвески силового агрегата.
2.12 Снятие и установка двигателя ВАЗ 2110 43. Выньте двигатель вверх и установите его на прочные опоры так, чтобы двигатель не опирался на маховик и шкив привода генератора.
44. Установите двигатель в порядке, обратном снятию. После установки залейте масло в картер двигателя и охлаждающую жидкость в систему охлаждения.
