Самара 2 (ВАЗ-2115). Снятие и установка бамперов

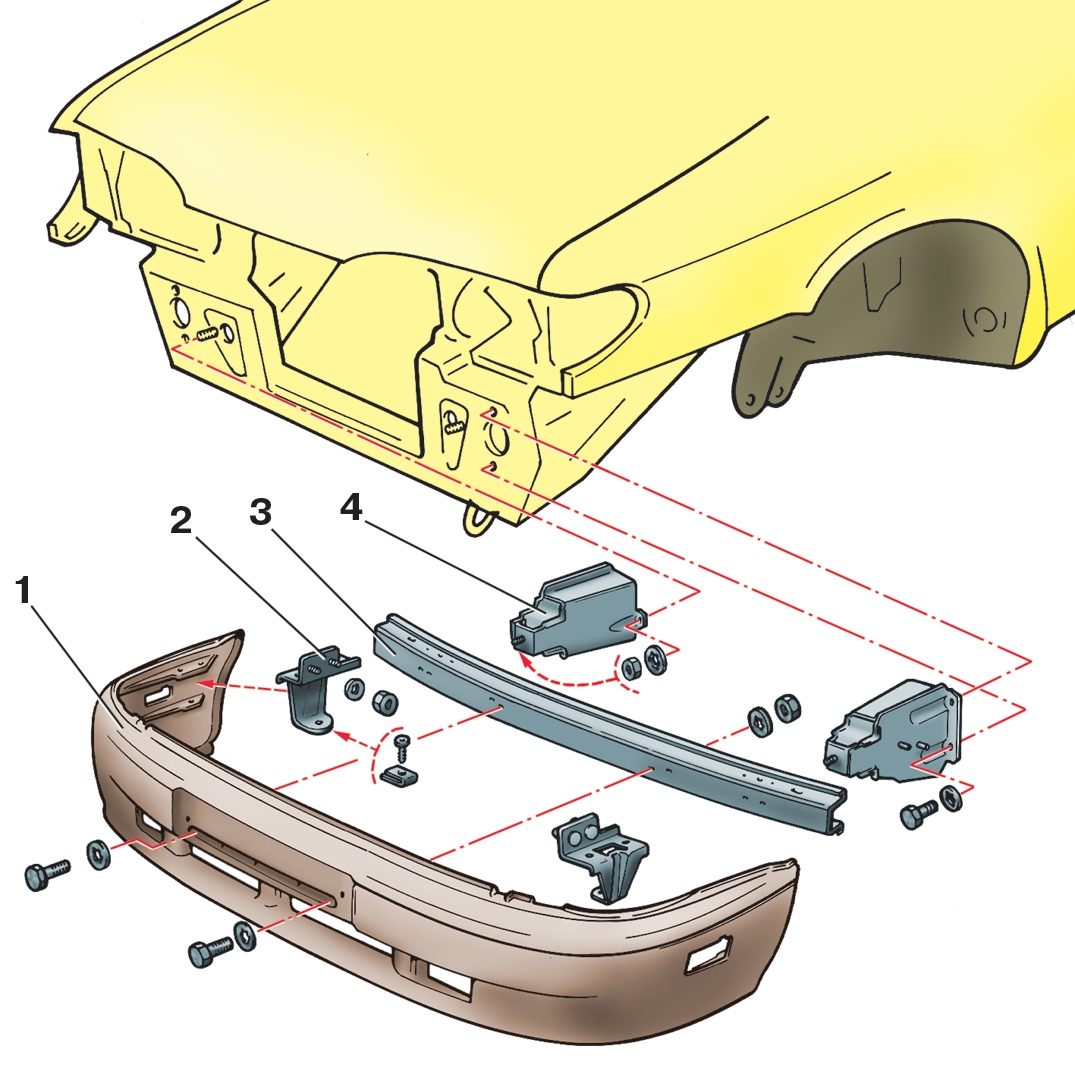

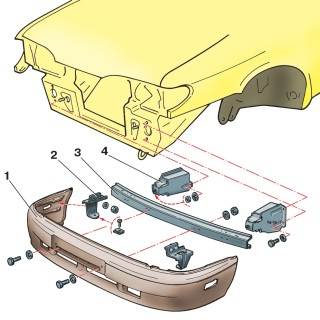

Рис. 8.22. Детали переднего бампера: 1 – облицовка бампера; 2 – боковой кронштейн; 3 – балка; 4 – передний кронштейн

Передний бампер 1 (рис. 8.22) снимается с передка кузова в сборе с балкой 3 и кронштейнами для этого, отверните гайки крепления боковых 2 и передних 4 кронштейнов бампера. Выверните шесть винтов и снимите с бампера боковые кронштейны. Снимите номерной знак, вывернув два винта. Отверните два болта и отсоедините балку с передними кронштейнами от бампера. Осмотрите бампер, кронштейны, балку и при необходимости замените их.

Сборку и установку переднего бампера выполняйте в обратной последовательности.

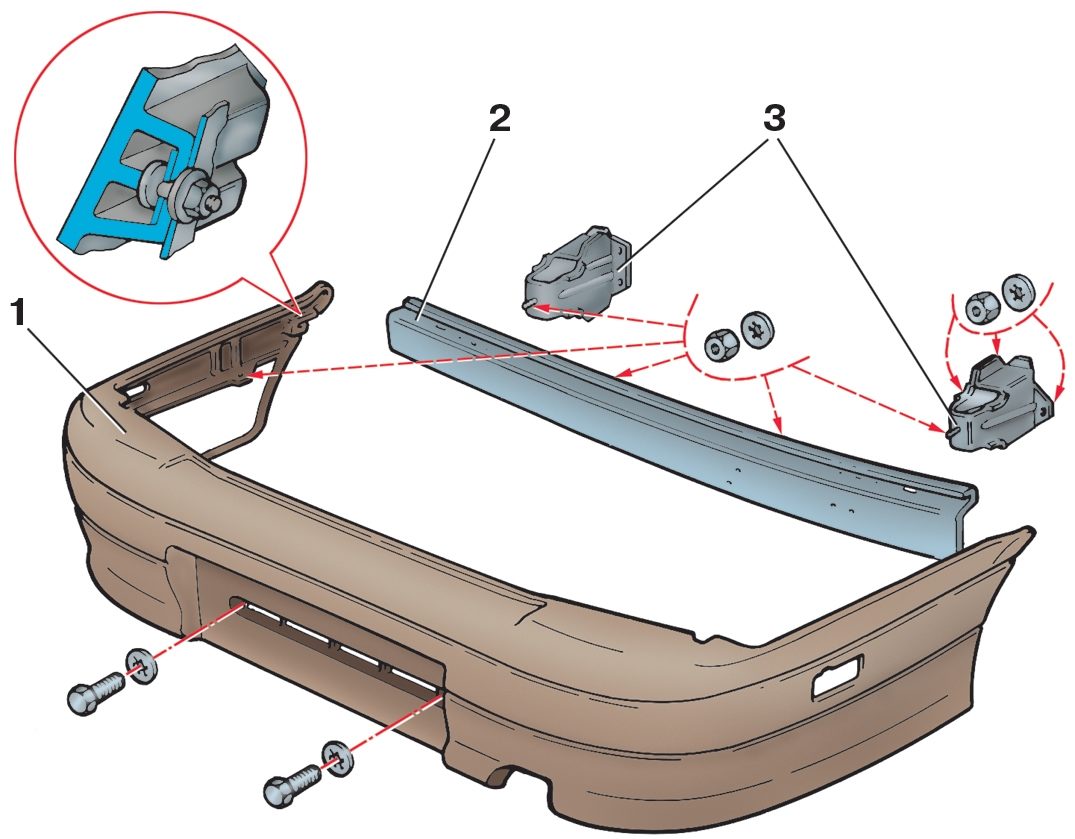

Рис. 8.23. Детали заднего бампера: 1 – облицовка бампера; 2 – балка; 3 – задний кронштейн

Перед снятием заднего бампера отсоедините электрические провода от фонаря освещения номерного знака. Задний бампер 1 (рис. 8.23) снимается с задка кузова в сборе с балкой 2 и кронштейнами 3. Отверните гайки бокового крепления бампера к кузову и гайки крепления кронштейнов и снимите бампер. Снимите с бампера номерной знак и отверните болты крепления балки. Отсоедините балку с кронштейнами от бампера. Осмотрите элементы бампера и крепежа, при обнаружении неисправности замените их.

Сборку и установку заднего бампера производите в обратном порядке.
