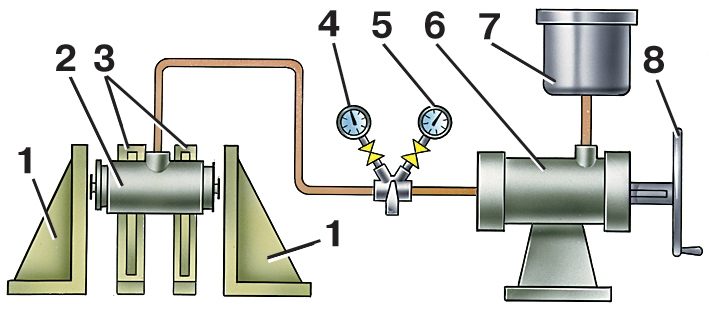

Рис. 6.28. Схема проверки колесных цилиндров задних тормозов: 1 – упоры поршней; 2 – испытываемый цилиндр; 3 – кронштейн цилиндра; 4 – манометр низкого давления; 5 – манометр высокого давления; 6 – цилиндр для создания давления; 7 – сосуд; 8 – маховик
Установите цилиндр на стенд, присоедините к нему трубопровод от манометров (рис. 6.28) и прокачайте систему.
Отрегулируйте упоры 1 так, чтобы в них упирались поршни колесного цилиндра.
Проверьте отсутствие утечки жидкости. Подключите манометр 4 низкого давления и медленно вращая маховик 8, установите по манометру давление жидкости 0,05 МПа (0,5 кгс/см2).
Убедитесь, что установленное давление удерживается в течение 5 мин. Повторите аналогичное испытание при давлении 0,1–0,2–0,3–0,4–0,5 МПа (1–2–3–4–5 кгс/см2).
Снизьте давление и подключите манометр высокого давления. Придерживаясь указанных правил, повторите испытание при давлении 5–10–15 МПа (50–100–150 кгс/см2).
Не допускается снижение давления из-за утечки жидкости через уплотнительные элементы, соединения трубопроводов, штуцеры для прокачки жидкости или через поры отливки.
Допускается незначительное (не более 0,5 МПа (5 кгс/см2) в течение 5 мин) уменьшение давления, особенно, при более высоких давлениях, из-за усадки уплотнителей.
