3.1.3 Регулировка привода сцепления ВАЗ 2115

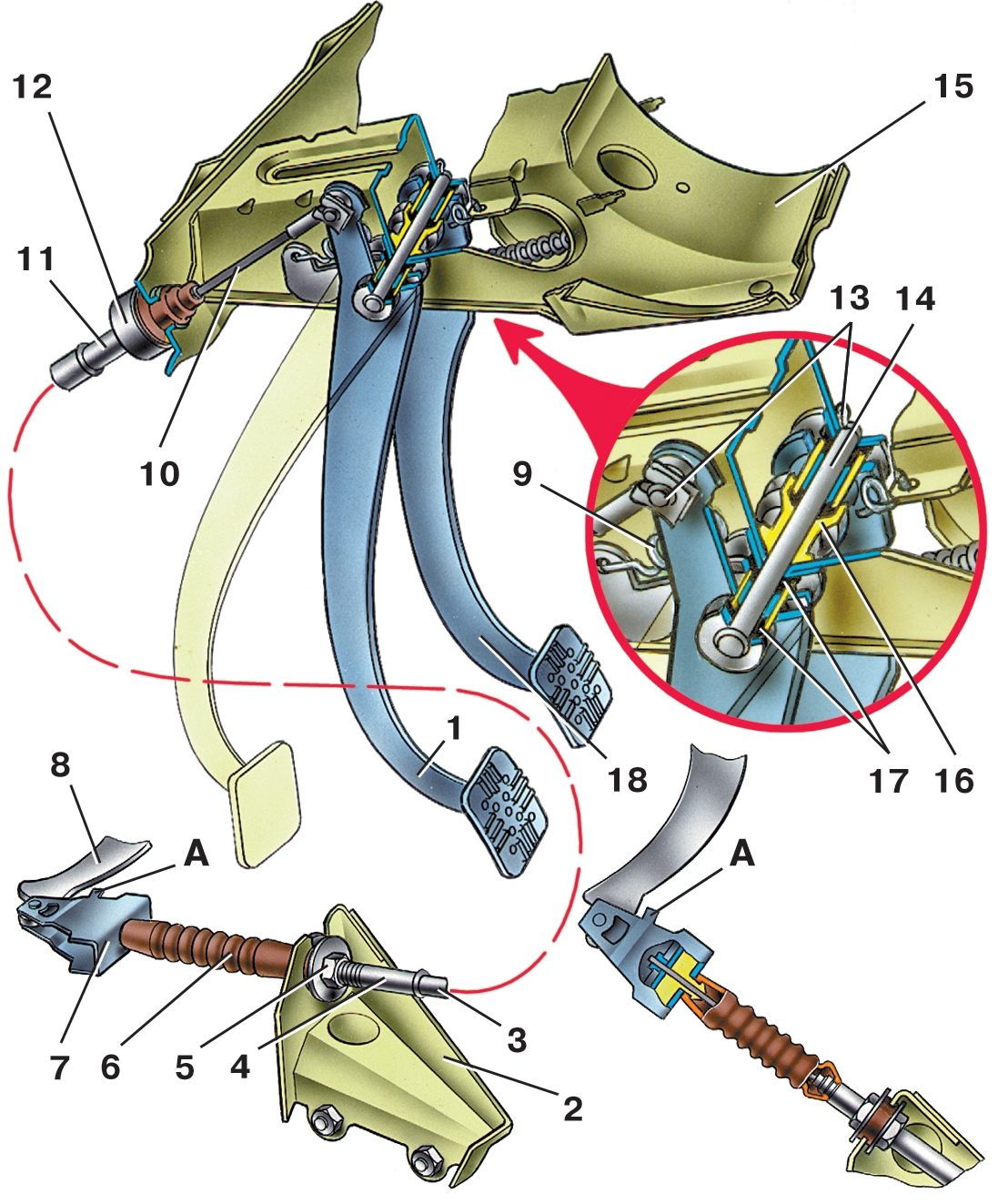

Рис. 3.2. Привод сцепления: 1 – педаль сцепления; 2 – кронштейн крепления нижнего наконечника оболочки троса; 3 – оболочка троса; 4 – нижний наконечник оболочки троса; 5 – гайка; 6 – защитный чехол; 7 – поводок троса; 8 – рычаг вилки выключения сцепления; 9 – оттяжная пружина педали сцепления; 10 – трос; 11 – верхний наконечник оболочки троса; 12 – обойма; 13 – стопорные скобы; 14 – ось педалей; 15 – кронштейн педалей сцепления и тормоза; 16 – дистанционная втулка; 17 – втулки педали сцепления; 18 – педаль тормоза; А — элемент поводка троса; Х — ход педали сцепления

Ход Х (см. рис. 3.2) педали сцепления 1 должен быть 125–135 мм. Ход педали измеряют по центру площадки педали между верхним положением педали сцепления и нижним положением при упоре ее в коврик пола. При регулировке привода изменяется длина оболочки 3 троса между обоймой 12 и кронштейном 2, это происходит за счет закручивания или откручивания гаек 5 на наконечнике 4; при увеличении длины оболочки 3 увеличивается ход педали сцепления, при уменьшении длины оболочки — ход педали сцепления уменьшается.

При эксплуатации автомобиля, вследствие износа накладок ведомого диска, ход педали сцепления увеличивается (педаль поднимается). Максимально допустимый ход педали не должен превышать 160 мм.

Порядок регулировки:

– последовательно вращая гайки 5 на наконечнике 4, установите ход педали 125–135 мм;

– нажмите на педаль сцепления до упора в коврик пола не менее трех раз и проверьте величину хода педали; при необходимости подрегулируйте его гайками 5;

– затяните гайки 5 моментом 14,7+4,9 Н·м (1,5+0,5 кгс·м).
