2. Выньте указатель (щуп) уровня масла из коробки передач.
|

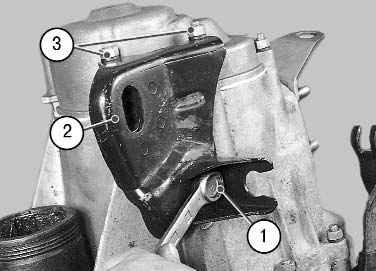

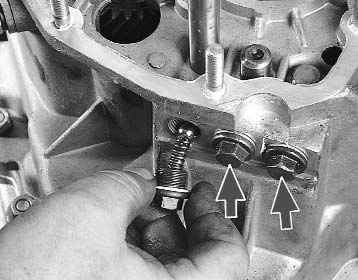

3. Установите коробку передач на картер сцепления вертикально, ключом «на 10» выверните болт 1 (под его головкой установлена плоская шайба) и две гайки 3 (под ними установлены пружинные шайбы) крепления кронштейна троса сцепления. Снимите кронштейн 2 троса сцепления с коробки передач.
|
 |
 |
|

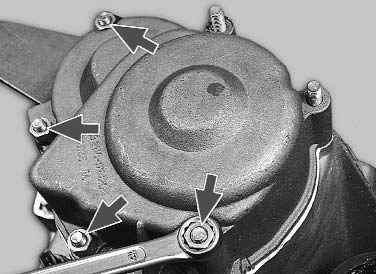

4. Ключом «на 10» отверните оставшиеся четыре гайки крепления задней крышки.
|

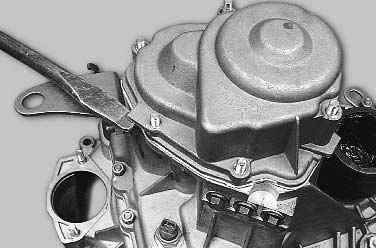

5. Поддев отверткой прилив на крышке, снимите заднюю крышку.
|
 |
 |
|

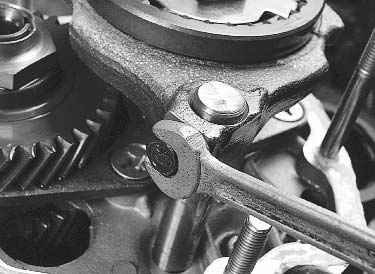

6. Ключом «на 10» выверните болт крепления вилки V передачи (под головкой болта установлена пружинная шайба).
|
7. Зафиксируйте валы коробки передач от проворачивания. Для этого включите V передачу, переместив вниз муфту синхронизатора вместе с вилкой так, чтобы шлицы муфты вошли в зацепление с шестерней, затем включите III либо IV передачу, переместив шток выбора передач.
|
 |
 |
|
8. Расконтрите и головкой «на 32» отверните гайку крепления первичного вала. Для этого надо приложить большое усилие, так как гайка затянута большим моментом.
|
9. Предварительно расконтрив, головкой «на 32» отверните гайку крепления вторичного вала. Для этого надо приложить усилие, так как гайка затянута большим моментом.
|
|
Предупреждение
Следите за тем, чтобы муфта синхронизатора не сошла со ступицы, поскольку подпружиненные фиксирующие шарики синхронизатора могут рассыпаться.
|
 |
 |
|

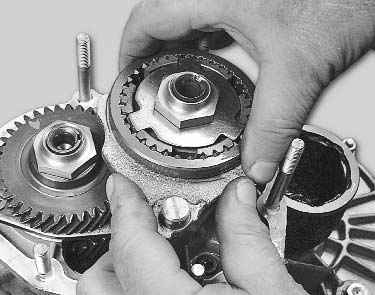

11. Снимите с синхронизатора упорную пластину. Затем выньте из паза муфты синхронизатора вилку.
|

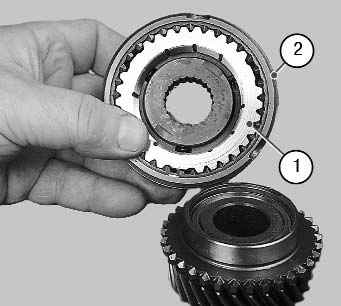

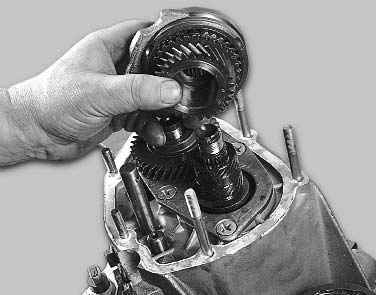

12. Снимите шестерню V передачи с синхронизатора с блокирующим кольцом 1. Промаркируйте блокирующее кольцо 1 относительно муфты 2 и снимите его. При эксплуатации зубья кольца прирабатываются к зубьям муфты, поэтому при сборке кольцо надо установить в том же положении. Если не предполагается разбирать синхронизатор, свяжите его проволокой или веревкой, чтобы он не рассыпался.
|
 |
 |
|

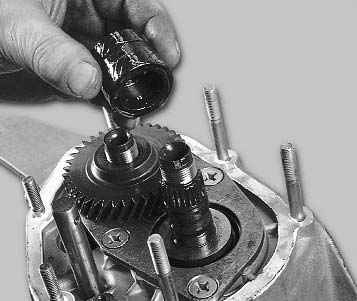

13. Снимите втулку с вторичного вала.
|

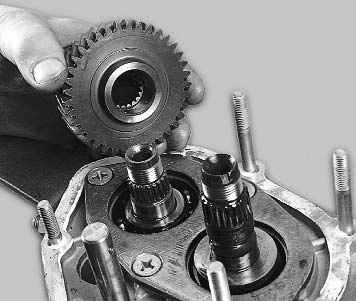

14. Снимите ведущую шестерню передачи с первичного вала. Обратите внимание, как она установлена.
|
 |
 |
|

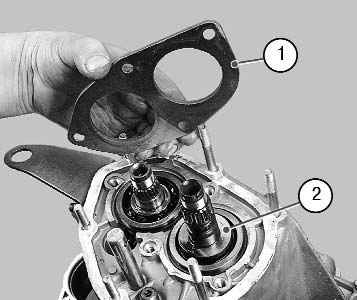

15. С помощью ударной отвертки выверните четыре винта (под ними установлены пружинные шайбы) крепления пластины подшипников и снимите пластину 1 подшипников. Затем снимите упорную шайбу 2 с вторичного вала.
|

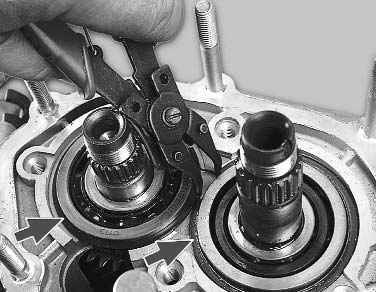

16. Снимите стопорные кольца подшипников обоих валов, приподнимая валы рукой.
|
 |
 |
|
17. Ключом «на 13» отверните три пробки фиксаторов и осторожно извлеките шарики фиксаторов с пружинами.
|

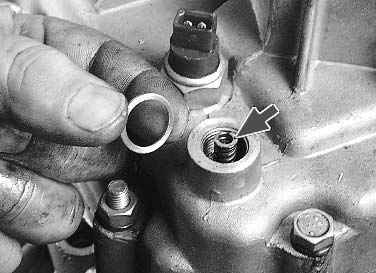

18. Отвернув пробку фиксатора заднего хода, снимите уплотнительное кольцо, а затем извлеките пружину фиксатора.
|
 |
 |
|

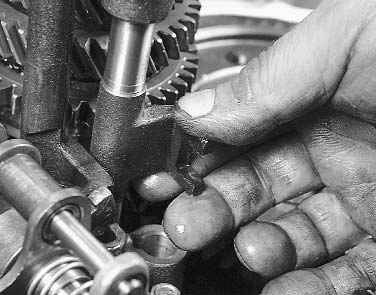

19. Наклонив коробку, извлеките шарик фиксатора.
|

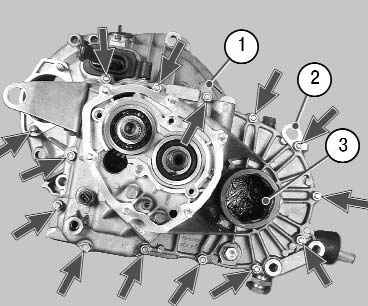

20. Отверните двенадцать гаек и выверните болт крепления картеров коробки передач. Обратите внимание на то, под какими гайками установлены держатель 1 и транспортная проушина 2. Под гайками и болтом установлены пружинные шайбы. Снимите заглушку 3, вставленную вместо одного из приводов.
|
 |
 |
|
21. Вставляя отвертку в пазы (три специальных паза по периметру картеров), отделите картер коробки передач от картера сцепления.
|

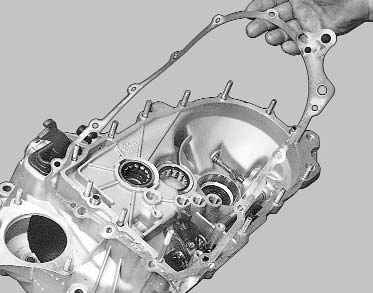

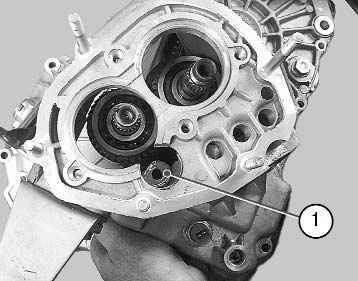

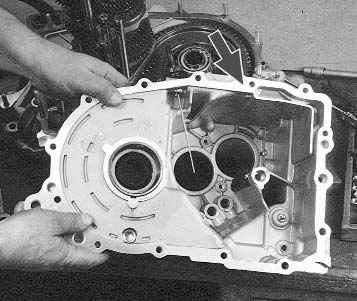

22. Немного приподнимите картер коробки передач, поверните его против часовой стрелки так, чтобы прилив 1 картера вышел из-под шестерни, и снимите картер коробки передач с картера сцепления.
|
 |
 |
|

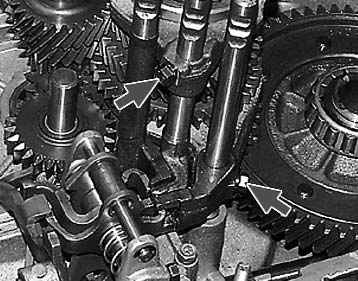

23. Ключом «на 10» выверните болты крепления вилок переключения I и II, III и IV передач.
|

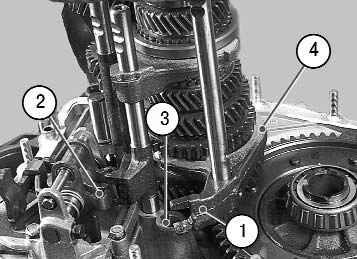

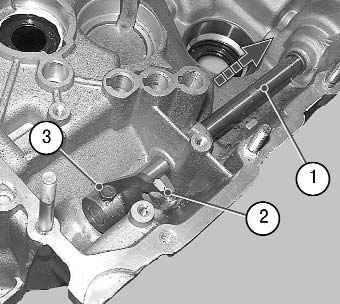

24. Немного приподнимите шток переключения I и II передач, чтобы он вышел из опоры 3, и поверните его против часовой стрелки, чтобы головка 1 штока вышла из зацепления с блокировочной скобой 2. Выведите вилку 4 штока из паза муфты синхронизатора и снимите шток с вилкой. Без необходимости не рекомендуется снимать вилки со штоков, чтобы не перепутать их при сборке.
|
 |
 |
|
25. Повернув шток переключения III и IV передач, выведите его головку из зацепления с рычагом выбора передач. Затем немного приподнимите шток, чтобы он вышел из опоры, и, выведя вилку штока из паза муфты синхронизатора, снимите шток с вилкой.
|
26. Повернув шток включения V передачи, выведите его головку из зацепления с блокировочной скобой. Снимите шток, выведя его из опоры.
|
 |
 |
|

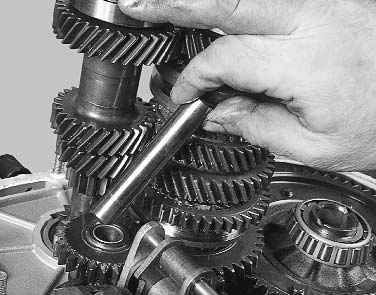

27. Выньте ось промежуточной шестерни заднего хода.
|
28. Сдвиньте промежуточную шестерню заднего хода до упора в механизм выбора передач, поверните ее на 30–40° и, выведя из-под шестерен вала, снимите промежуточную шестерню.
|
 |
 |
|

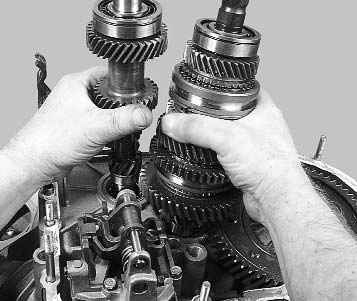

29. Слегка покачивая, выньте одновременно первичный и вторичный валы.
|
30. Выньте дифференциал из картера сцепления.
|
 |
 |
|

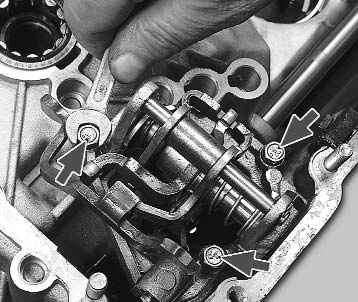

31. Ключом «на 10» выверните три болта крепления механизма выбора передач (под головками болтов установлены пружинные шайбы). Снимите механизм выбора передач.
|
32. Выньте магнит из картера сцепления.
|
 |
 |
|
33. Ключом «на 10» отверните гайку крепления датчика скорости и снимите датчик.
|
34. Замените порванное или потерявшее упругость уплотнительное кольцо датчика скорости.
|
 |
 |
|

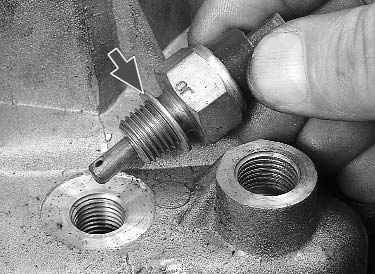

35. Выверните из картера коробки передач выключатель света заднего хода. Под ним установлено металлическое уплотнительное кольцо.
|
36. Для выпрессовки переднего подшипника вторичного вала существует специальный съемник. При его отсутствии выпрессуйте подшипник с помощью отвертки.
|
 |
 |
|
37. Снимите маслосборник, установленный под подшипником.
|

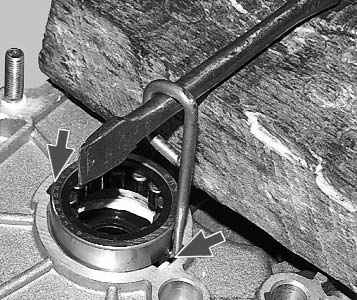

38. Для выпрессовки переднего подшипника первичного вала также существует специальный съемник. При его отсутствии сделайте приспособление в форме крючка из жесткой проволоки. Вставьте приспособление в один из двух пазов картера и заведите крючок под подшипник. Затем с помощью отвертки (подложив деревянный брусок) выпрессуйте подшипник из картера, прикладывая усилие к противоположному концу отвертки ударами молотка и поочередно переставляя крючок в пазах.
|
 |
 |
|

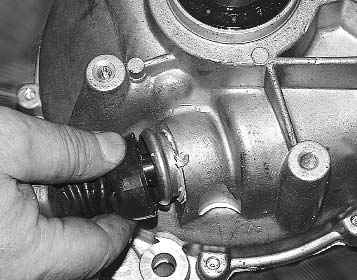

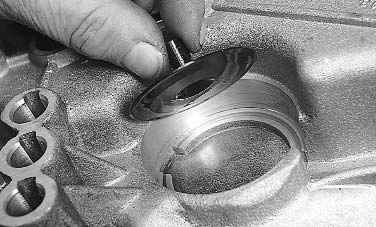

40. Подденьте отверткой кромку защитного чехла штока выбора передач и сдвиньте ее с опорной втулки штока.
|
41. Ключом «на 10» выверните болт 3 крепления рычага 2 выбора передач. Сдвинув шток 1, снимите рычаг выбора передач. Затем выньте шток выбора передач из картера сцепления.
|
 |
 |
|
44. Осмотрите картеры сцепления и коробки передач, а также заднюю крышку. На них не должно быть трещин и сколов. На привалочных поверхностях не должно быть забоин, рисок, вмятин и т.п. Небольшие повреждения удалите шлифовальной шкуркой. При сильных повреждениях замените дефектные детали.
|
45. Проверьте посадочные места под подшипники в картерах сцепления и коробки передач. На этих поверхностях не должно быть следов износа или повреждений. В противном случае замените картеры.
|
 |
 |
|

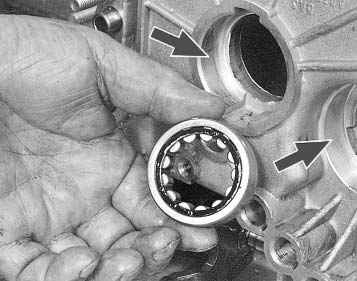

46. Проверьте состояние роликовых подшипников. При повреждении дорожек качения, сепаратора или роликов и при обнаружении люфта (радиальный зазор в подшипнике не должен превышать 0,07 мм) замените подшипник.
|
47. Проверьте состояние штоков переключения передач. Погнутые штоки, с задирами, заусенцами или выработанными лунками под фиксаторы замените. Замените вилки, если они погнуты или изношены их лапки.
|
 |
 |
|

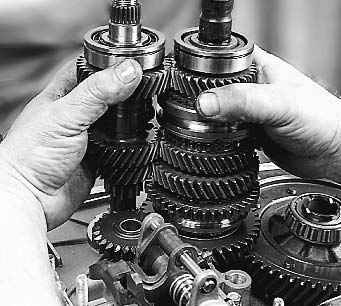

54. Перед установкой валов введите зубья их шестерен в зацепление и в таком положении установите в картер сцепления.
|
55. Обратите внимание на то, как устанавливают вилки на штоки переключения передач: 1 – шток с вилкой переключения I и II передач, 2 – шток с вилкой переключения III и IV передач.
|
