Приора (ВАЗ-2170). Замена топливного бака и его наливной трубы



Приора (ВАЗ-2170). Замена топливного бака и его наливной трубы

Если обнаружена течь по линии стыка верхней и нижней частей бака, эти места можно пропаять (это рекомендуется делать в специализированных мастерских). Для этого вылейте остатки бензина, тщательно промойте и просушите бак. Затем место течи запаяйте мягким припоем.

Предупреждения
Паять можно только тщательно промытый и просушенный бак, не содержащий паров бензина, иначе при пайке пары могут воспламениться.
Для промывки топливного бака используйте моющие средства «Лобомид», МС или МЛ. Чтобы удалить остатки моющего средства, промойте и пропарьте бак струей горячей воды. Тщательно просушите бак.

Снимать удобнее пустой бак, работая на подъемнике, эстакаде или осмотровой канаве.
Вам потребуются: ключи «на 10», «на 13», отвертки с плоским и крестообразным лезвиями.
1. Снизьте давление в системе питания (см. «Снижение давления топлива в системе питания двигателя»).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Отсоедините топливопроводы от топливного насоса (см. «Снятие и установка топливного насоса»).
4. Установите автомобиль на подъемник или осмотровую канаву.
5.18.8 Замена топливного бака и его наливной трубы ВАЗ 2170
5.18.8 Замена топливного бака и его наливной трубы ВАЗ 2170

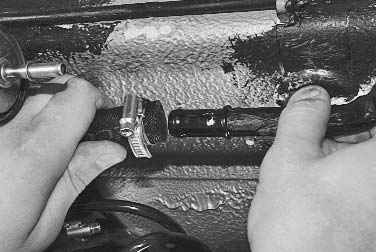

5. Ослабьте затяжку хомута крепления воздухоотводящего шланга…
6. …и отсоедините его от воздухоотводящей трубки наливной трубы.
5.18.8 Замена топливного бака и его наливной трубы ВАЗ 2170
5.18.8 Замена топливного бака и его наливной трубы ВАЗ 2170

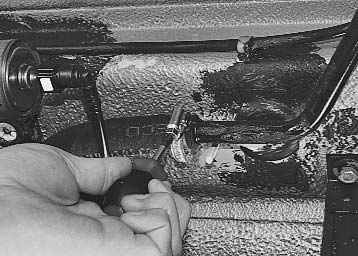

7. Сожмите фиксаторы быстросъемного штуцера…
8. …и снимите трубку слива топлива из сепаратора.
5.18.8 Замена топливного бака и его наливной трубы ВАЗ 2170
5.18.8 Замена топливного бака и его наливной трубы ВАЗ 2170

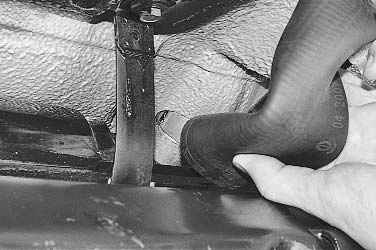

9. Ослабьте затяжку хомута крепления соединительного шланга наливной трубы…
10. …и отсоедините шланг от патрубка топливного бака.
5.18.8 Замена топливного бака и его наливной трубы ВАЗ 2170

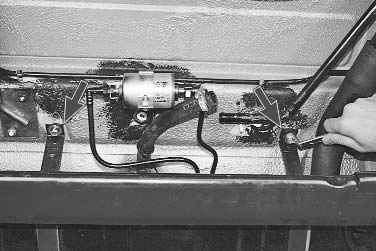

11. Выверните два болта хомутов крепления топливного бака…
12. …отведите хомуты вперед…
5.18.8 Замена топливного бака и его наливной трубы ВАЗ 2170
5.18.8 Замена топливного бака и его наливной трубы ВАЗ 2170

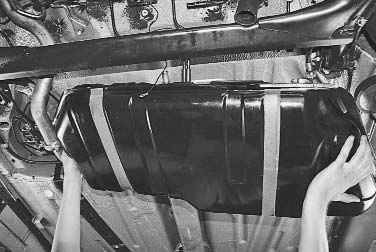

13. …и снимите бак с автомобиля.
14. В случае замены топливного бака переставьте на новый бак детали и узлы со старого бака. Ослабив затяжку хомута крепления воздухоотводящего шланга…


15. …снимите шланг со штуцера топливного бака…
16. …и извлеките из бака топливный насос (см. «Снятие и установка топливного насоса»).

Наливную трубу топливного бака в случае необходимости можно снять с автомобиля следующим образом.
17. Снимите пробку с горловины наливной трубы (см. «Заправка автомобиля бензином»).

5.18.8 Замена топливного бака и его наливной трубы ВАЗ 2170
18. Отверните гайки крепления нижнего…
19. …и верхнего кронштейна крепления наливной трубы.
5.18.8 Замена топливного бака и его наливной трубы ВАЗ 2170

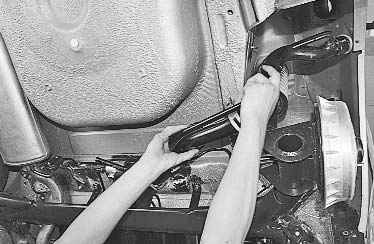

20. Снимите наливную трубу с автомобиля, вынув ее верхний конец из облицовки горловины наливной трубы.

Примечание
Колесо для наглядности снято.


5.18.8 Замена топливного бака и его наливной трубы ВАЗ 2170
21. Отогните край резиновой облицовки горловины наливной трубы…
22. …и снимите облицовку.

Примечание

Проверьте состояние облицовки горловины наливной трубы и при выявлении трещин, разрывов или потери эластичности замените ее новой.

5.18.8 Замена топливного бака и его наливной трубы ВАЗ 2170

23. Ослабьте крепление хомута…
24. …и снимите шланг с наливной горловины.


25. Проверьте целость сварных швов…
26. …и состояние предохранительной шторки наливной трубы. При необходимости замените трубу новой.
27. Устанавливайте топливный бак и все снятые детали в порядке, обратном снятию.

Примечание
5.18.8 Замена топливного бака и его наливной трубы ВАЗ 2170
Перед установкой топливного бака осмотрите хомуты его крепления. Ржавые или треснувшие в месте сварного шва хомуты замените новыми. Обратите внимание: хомуты разные (левый 1 и правый 2).
