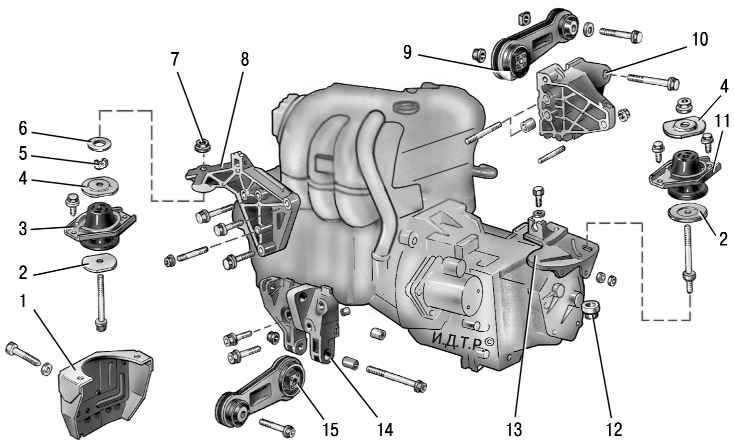

Рис. 5.5. Подвеска силового агрегата: 1 – кронштейн на правом лонжероне кузова; 2 – нижний ограничитель подушки; 3 – подушка верхней опоры; 4 – верхний ограничитель подушки; 5 – гайка крепления подушки; 6 – дистанционная шайба; 7 – гайка крепления опоры; 8 – кронштейн передней опоры; 9 – штанга левой опоры; 10 – кронштейн левой опоры; 11 – подушка задней опоры; 12 – гайка с шайбой; 13 – кронштейн задней опоры; 14 – кронштейн правой нижней опоры; 15 – штанга правой опоры
|
3. Перед снятием подушки задней опоры силового агрегата установите под картер коробки передач домкрат или гидравлическую стойку (см. фото).
|

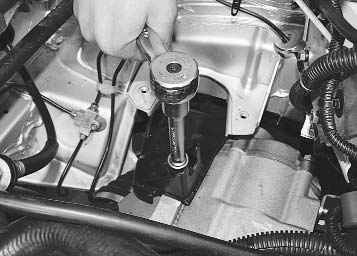

4. Для замены подушки задней опоры отверните ключом «на 15» гайку крепления опоры к кронштейну.
|

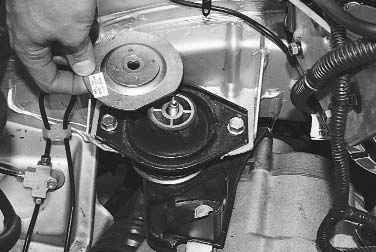

5. Снимите верхний ограничитель подушки.
|
6. Выверните ключом «на 13» два болта крепления подушки задней опоры к кузову...
|
9. Для замены кронштейна задней опоры отверните ключом «на 13» две гайки крепления кронштейна к задней части картера коробки передач…
|
10. …выверните торцовым ключом «на 13» верхний болт крепления и снимите кронштейн.
|
Примечания
Верхний 1 и нижний 2 ограничители подушки задней опоры отличаются формой. Не перепутайте их при установке.
Подушку опоры устанавливайте, сориентировав ее конусной частью вверх, а вырезом в сторону передней части автомобиля.
Шпильку крепления подушки опоры устанавливайте буртиком вниз.
|

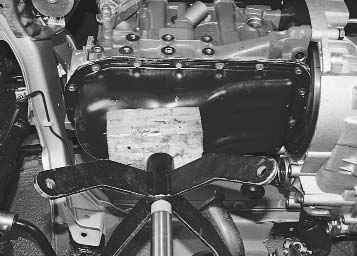

12. Перед снятием подушки передней опоры силового агрегата установите домкрат или опору под масляный картер двигателя.
|
13. Отверните ключом «на 17» гайку крепления подушки передней опоры к кронштейну и выверните ключом «на 13» два болта крепления подушки к кузову. Снимите ограничители подушки и саму подушку.
|
14. Установите подушку передней опоры двигателя в порядке, обратном снятию, сориентировав ее конусной частью вверх, а вырезом в сторону задней части автомобиля.
|
15. Для замены штанги правой опоры выверните ключом «на 15» болт крепления штанги к поперечине (генератор для наглядности снят)…
|
21. Для замены штанги левой опоры выверните ключом «на 15» болт крепления штанги к кузову…
|
22. …отверните ключом «на 15» гайку крепления штанги к кронштейну опоры и снимите штангу.
|
Примечание
Устанавливайте штанги правой и левой опор двигателя, сориентировав их так, чтобы стрелки на резиновых подушках штанг были направлены по направлению от двигателя.
|
