Лада Самара (ВАЗ-2108). Разборка вторичного вала



Лада Самара (ВАЗ-2108). Разборка вторичного вала

12.7.1. Разборка вторичного вала

ПОРЯДОК ВЫПОЛНЕНИЯ

12.6.2 Разборка вторичного вала ВАЗ 2108

Предупреждение

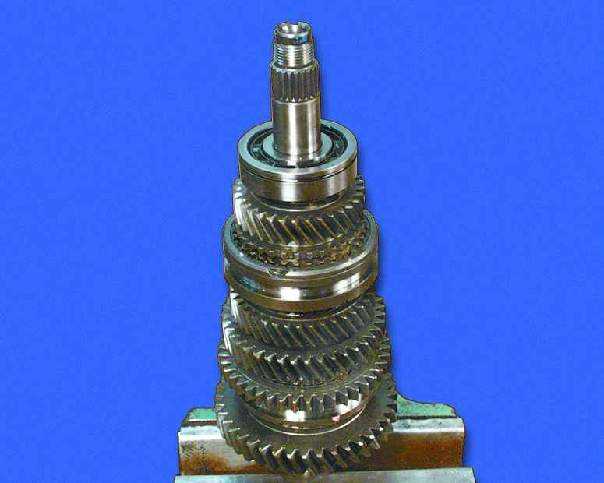

Вторичный вал нужно зажимать в тисках, c мягкими накладками на губках, за внутреннее кольцо переднего подшипника. Затягивайте тиски так, чтобы вал можно было наклонять усилием руки, иначе можно повредить поверхность беговой дорожки подшипника.

12.6.2 Разборка вторичного вала ВАЗ 2108

1. Зажмите вал в тиски с накладками на губках из мягкого металла с небольшим усилием.

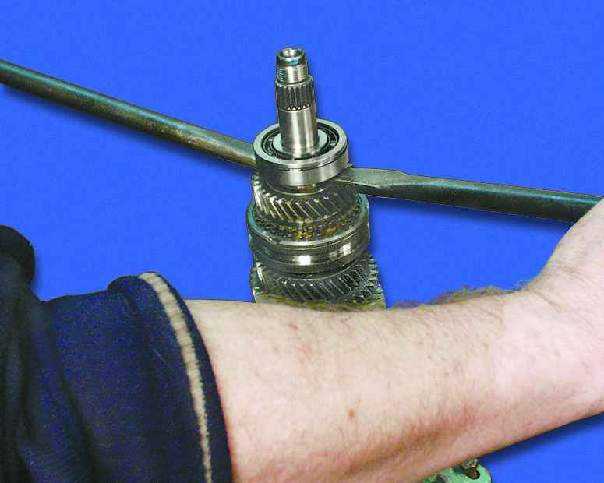

2. С помощью двух монтировок спрессуйте задний подшипник вторичного вала.

12.6.2 Разборка вторичного вала ВАЗ 2108

12.6.2 Разборка вторичного вала ВАЗ 2108

12.6.2 Разборка вторичного вала ВАЗ 2108

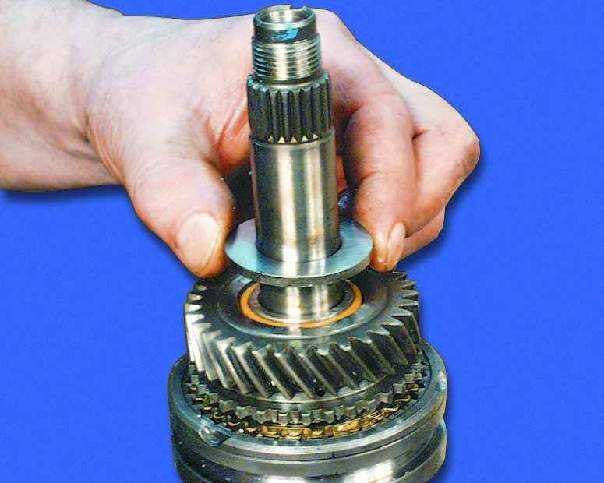

3. Снимите упорную шайбу.

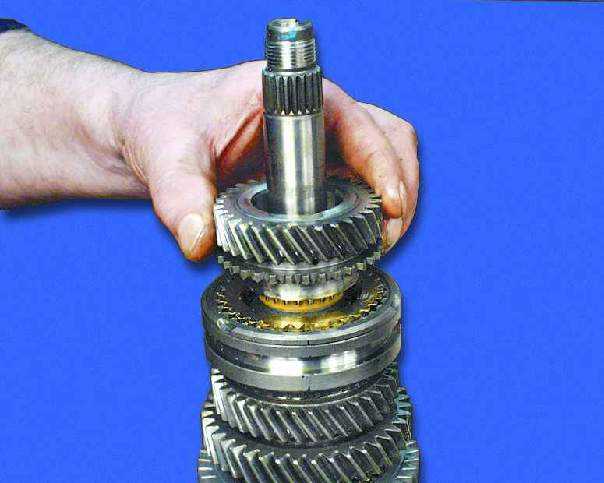

4. Снимите ведомую шестерню 4-ой передачи.

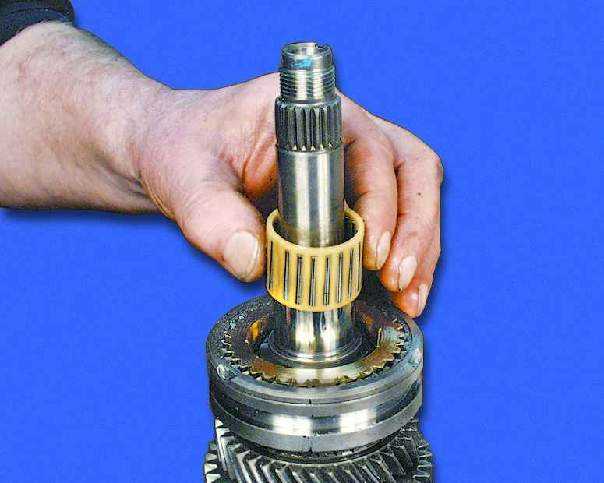

5. Снимите игольчатый подшипник шестерни 4-ой передачии промаркируйте его.

12.6.2 Разборка вторичного вала ВАЗ 2108

12.6.2 Разборка вторичного вала ВАЗ 2108

12.6.2 Разборка вторичного вала ВАЗ 2108

Предупреждениe

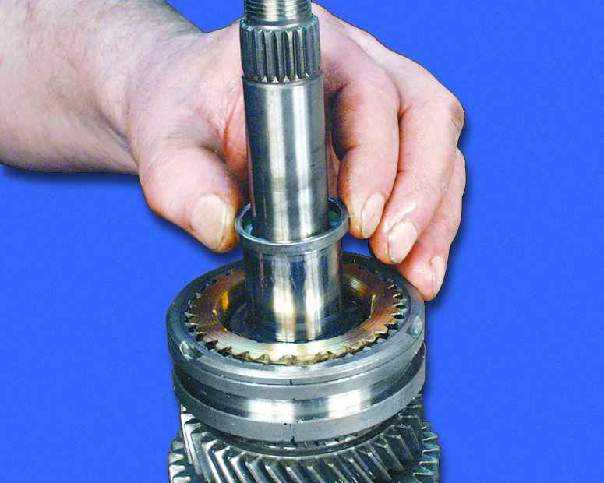

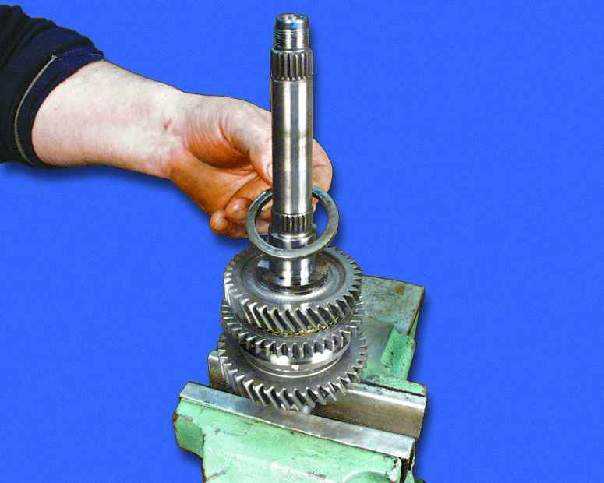

6. Снимите дистанционное кольцо.

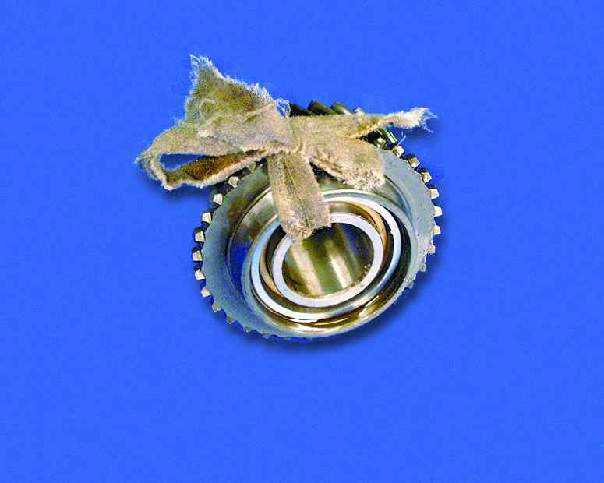

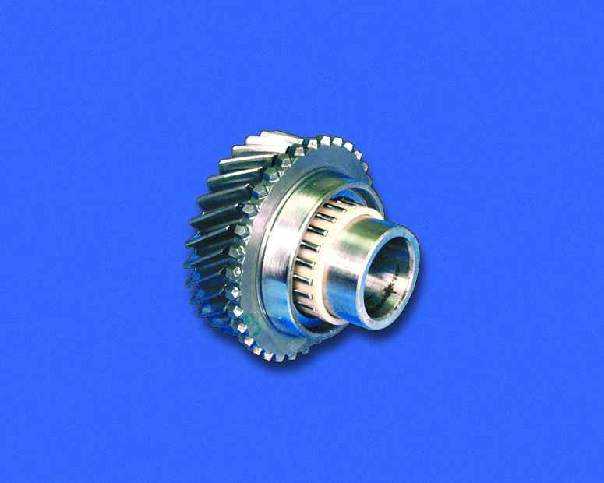

Обязательно маркируйте игольчатые подшипники и втулки в соответствии с номером передачи. При сборке их надо установить на те же места. Удобнее всего вставить в шестерню соответствующий игольчатый подшипник и (где она есть) втулку...

...и связать их веревкой или проволокой.

12.6.2 Разборка вторичного вала ВАЗ 2108

12.6.2 Разборка вторичного вала ВАЗ 2108

12.6.2 Разборка вторичного вала ВАЗ 2108

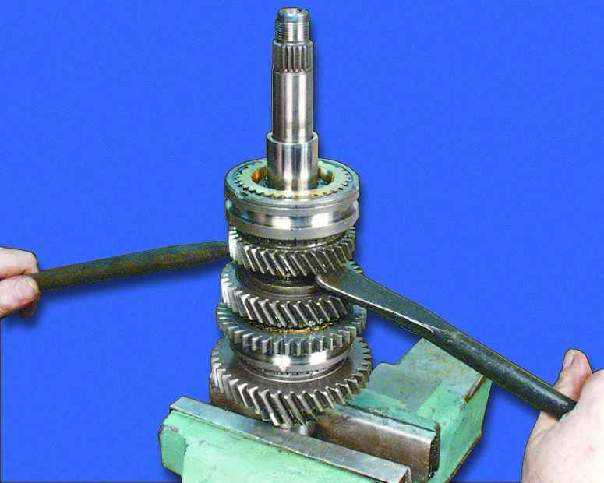

7. С помощью двух монтировок через шестерню 3-ей передачи сдвиньте синхронизатор 3-ей и 4-ой передач со шлицев вала.

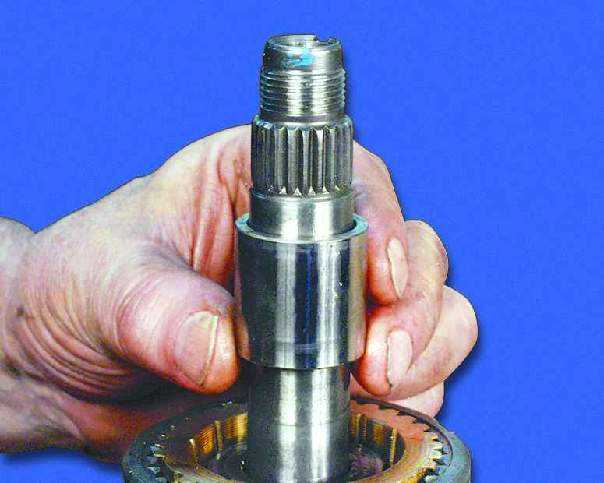

8. Снимите втулку игольчатого подшипника 4-ой передачи.

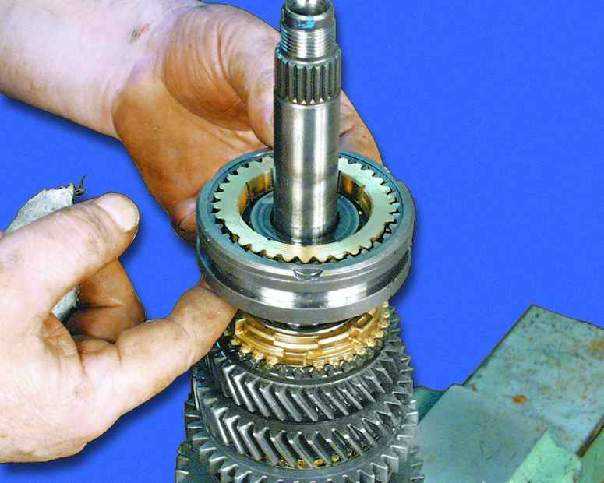

9. Снимите синхронизатор 3-ей и 4-ой передач с блокирующим кольцом 4-ой передачи. Промаркируйте блокирующее кольцо относительно муфты синхронизатора.

12.6.2 Разборка вторичного вала ВАЗ 2108

12.6.2 Разборка вторичного вала ВАЗ 2108

12.6.2 Разборка вторичного вала ВАЗ 2108

Предупреждение

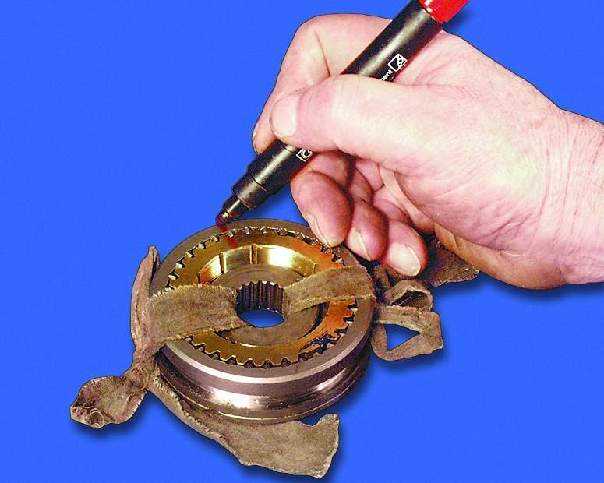

Обязательно маркируйте блокирующие кольца относительно муфты. При эксплуатации зубья колец прирабатываются к зубьям муфты, поэтому при сборке кольца надо установить в том же положении.

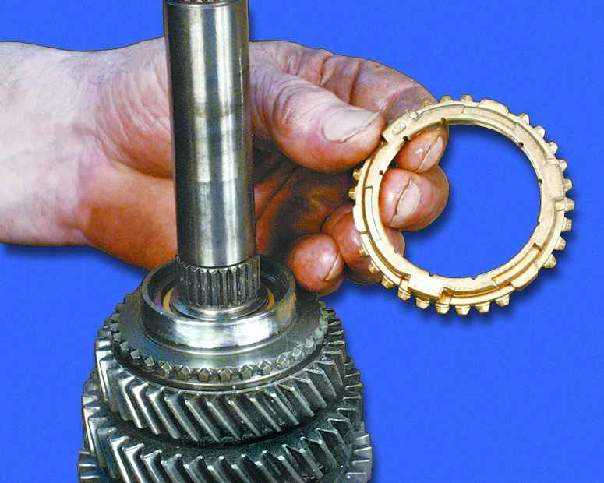

10. Снимите блокирующее кольцо шестерни 3-ей передачи и примаркируйте его относительно муфты синхронизатора.

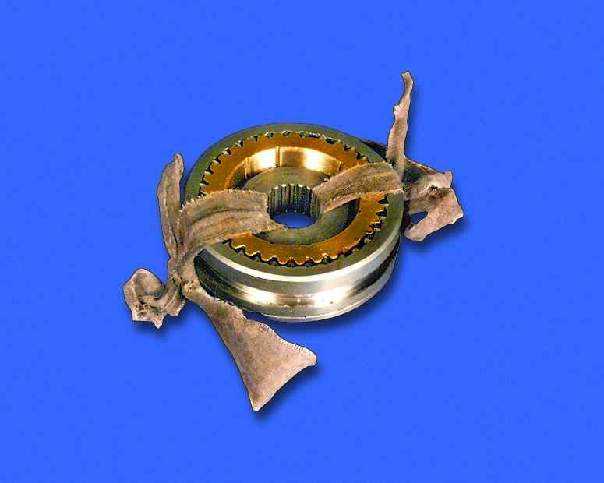

Если вы не предполагаете разбирать синхронизатор, свяжите его веревкой или проволокой, чтобы он не рассыпался.

12.6.2 Разборка вторичного вала ВАЗ 2108

12.6.2 Разборка вторичного вала ВАЗ 2108

12.6.2 Разборка вторичного вала ВАЗ 2108

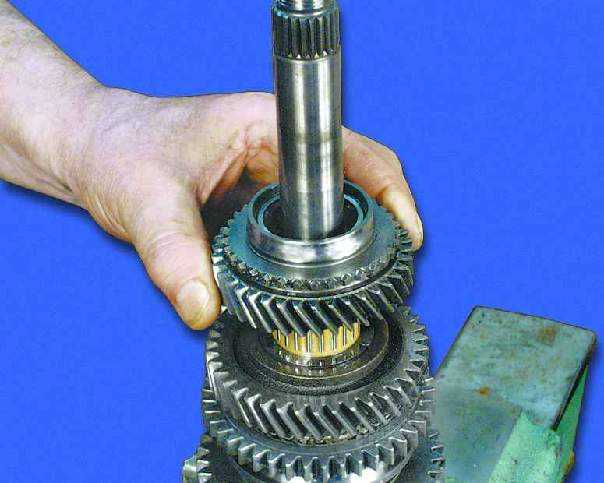

11. Снимите шестерню 3-ей передачи.

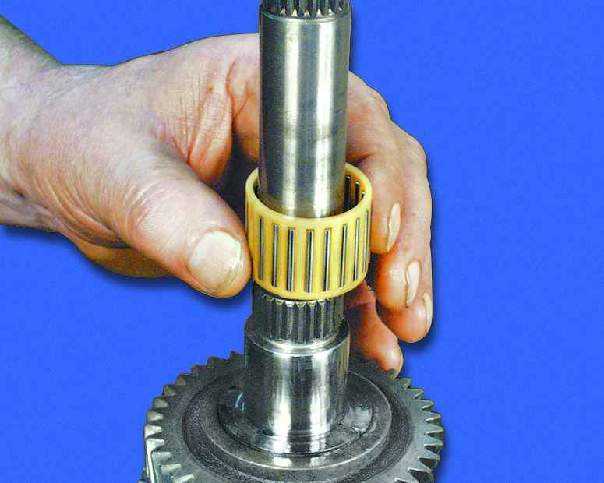

12. Снимите игольчатый подшипник шестерни 3-ей передачи и промаркируйте его.

13. Снимите стопорное кольцо упорных полуколец.

12.6.2 Разборка вторичного вала ВАЗ 2108

12.6.2 Разборка вторичного вала ВАЗ 2108

12.6.2 Разборка вторичного вала ВАЗ 2108

14. Снимите два упорных полукольца.

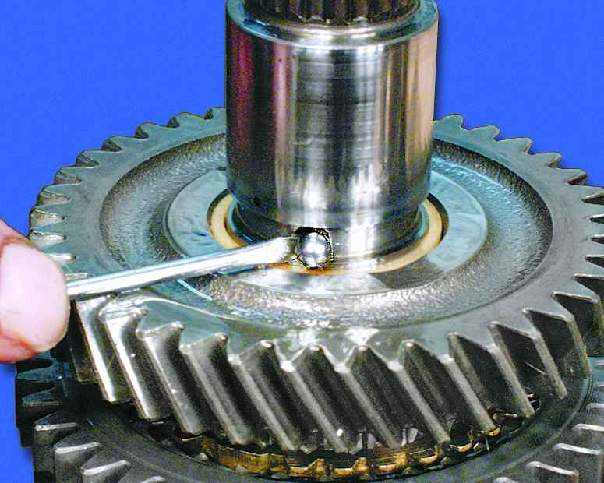

15. Выньте фиксирующий шарик из отверстия на валу.

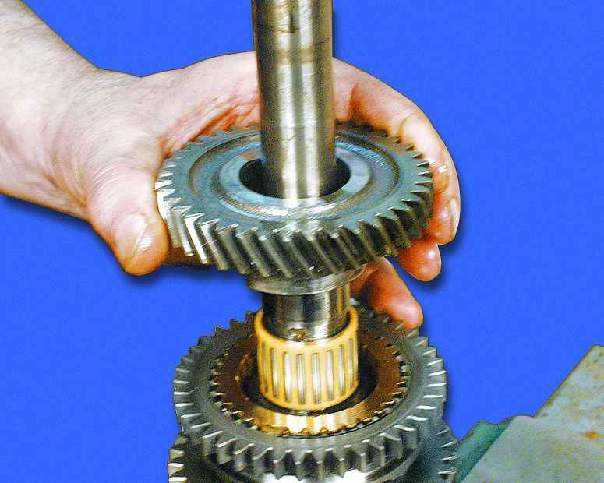

16. Снимите шестерню 2-ой передачи.

12.6.2 Разборка вторичного вала ВАЗ 2108

12.6.2 Разборка вторичного вала ВАЗ 2108

12.6.2 Разборка вторичного вала ВАЗ 2108

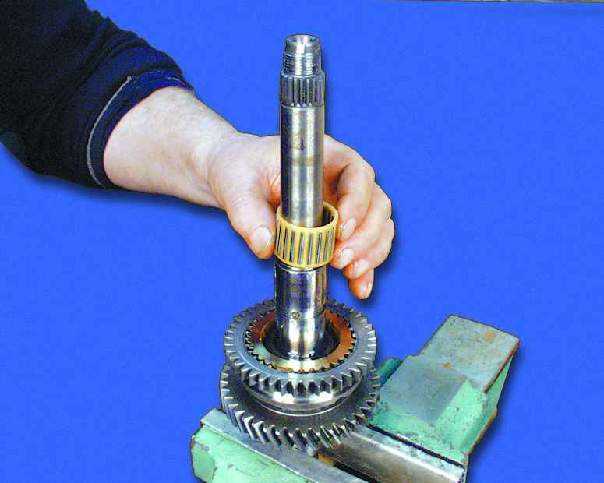

17. Снимите игольчатый подшипник шестерни 2-ой передачи и промаркируйте его.

18. Снимите пружинное стопорное кольцо.

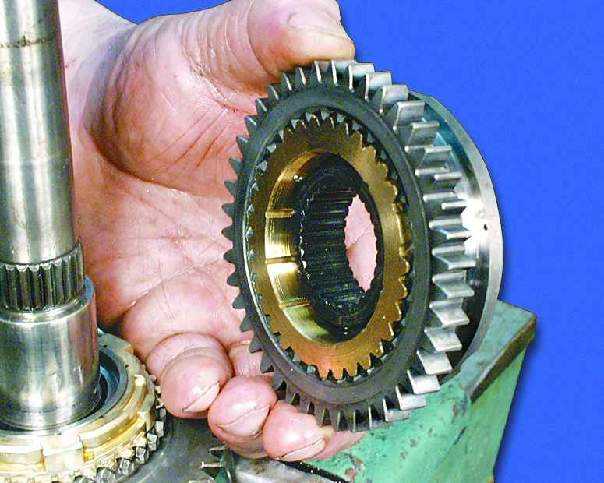

На синхронизаторе 1-ой и 2-ой передач выполнен зубчатый венец передачи заднего хода.

12.6.2 Разборка вторичного вала ВАЗ 2108

12.6.2 Разборка вторичного вала ВАЗ 2108

12.6.2 Разборка вторичного вала ВАЗ 2108

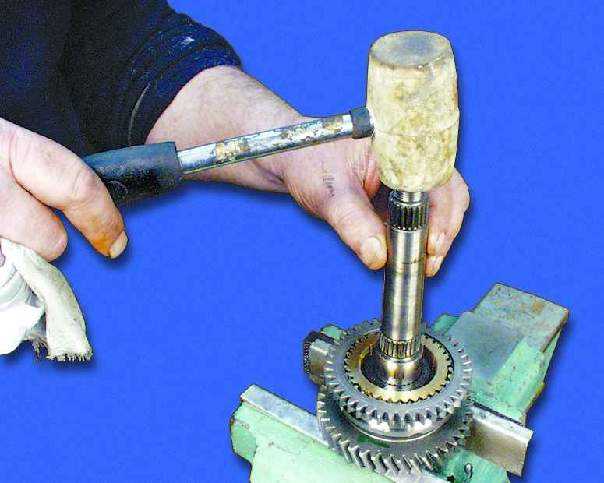

19. Установите вал шестерни 1-ой передачи на губки тисков и ударами деревянной киянки по торцу вала спрессуйте синхронизатор 1-ой и 2-ой передач со шлицев вала.

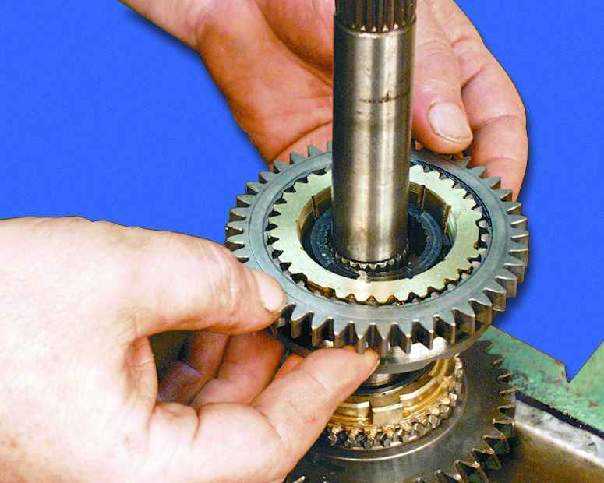

20. Снимите синхронизатор 1-ой и 2-ой передач с блокирующим кольцом 2-ой передачи.

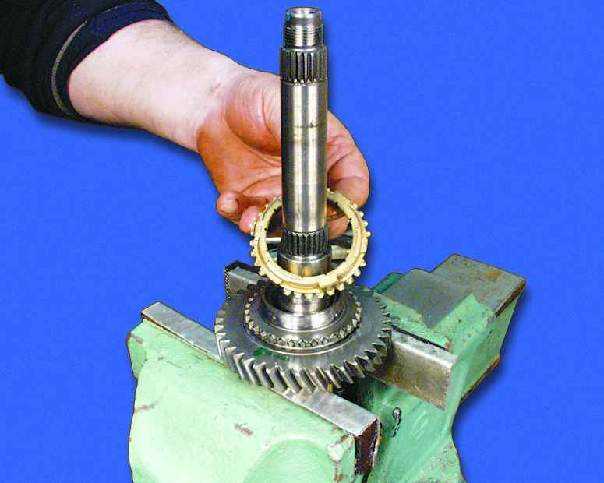

21. Снимите блокирующее кольцо 1-ой передачи и примаркируйте его относительно муфты синхронизатора.

12.6.2 Разборка вторичного вала ВАЗ 2108

12.6.2 Разборка вторичного вала ВАЗ 2108

12.6.2 Разборка вторичного вала ВАЗ 2108

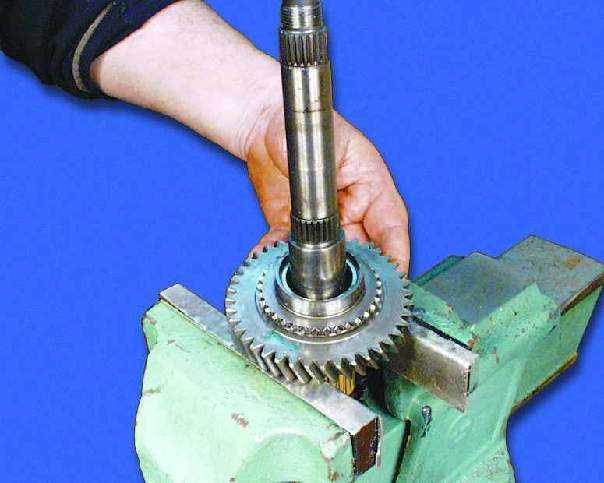

22. Снимите шестерню 1-ой передачи.

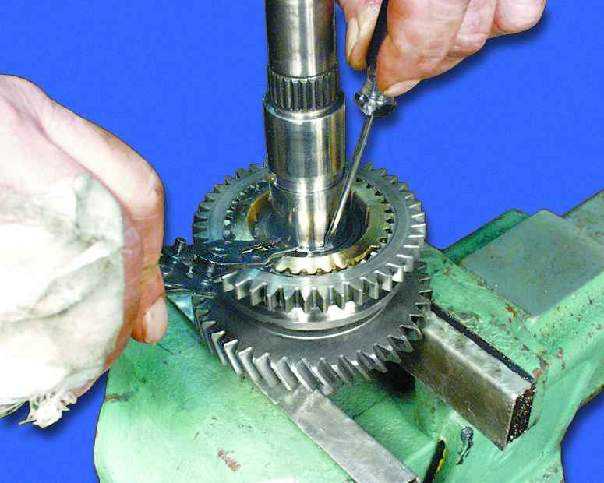

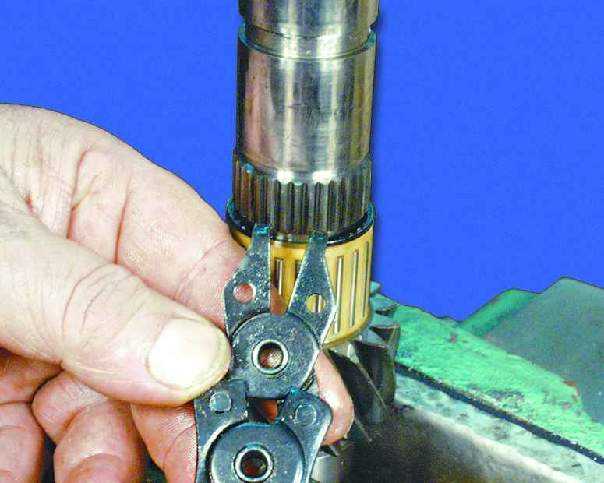

23. Снимите стопорное кольцо.

24. Слегка разожмите замок игольчатого подшипника 1-ой передачи и снимите подшипник, продвинув его вдоль вала. Промаркируйте подшипник.

12.6.2 Разборка вторичного вала ВАЗ 2108

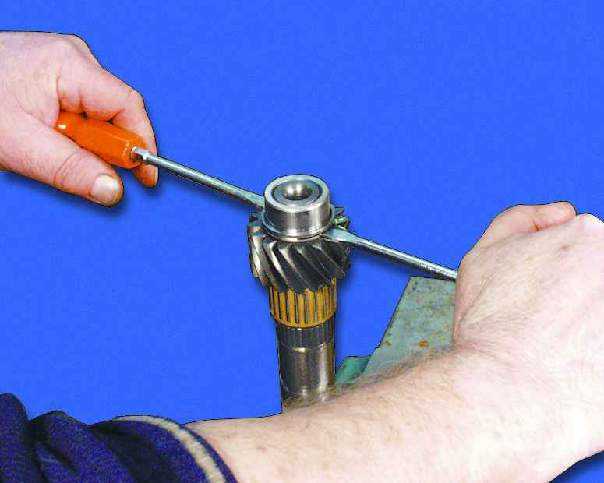

25. Переверните вал и с помощью двух больших отверток спрессуйте внутреннее кольцо переднего подшипника вала. Затем снимите упорную шайбу.
