Лада Самара (ВАЗ-2108). Система питания



Лада Самара (ВАЗ-2108). Система питания

11.3. Система питания

11.3.1. Снятие и установка карбюратора

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

и не пользуйтесь открытым огнем!

ПОРЯДОК ВЫПОЛНЕНИЯ
11.2.1 Система питания ВАЗ 2108 11.2.1 Система питания ВАЗ 2108 11.2.1 Система питания ВАЗ 2108

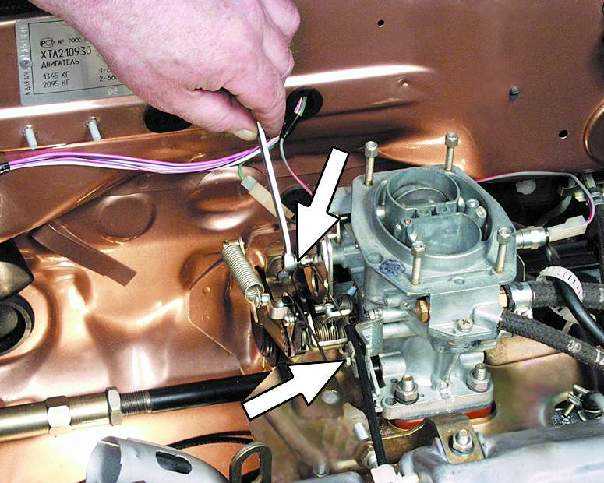

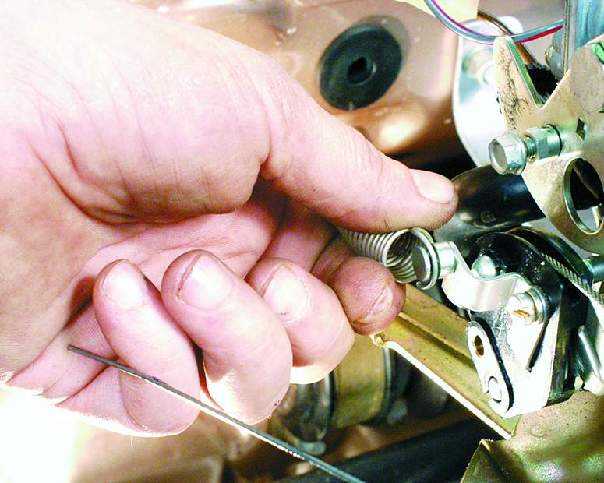

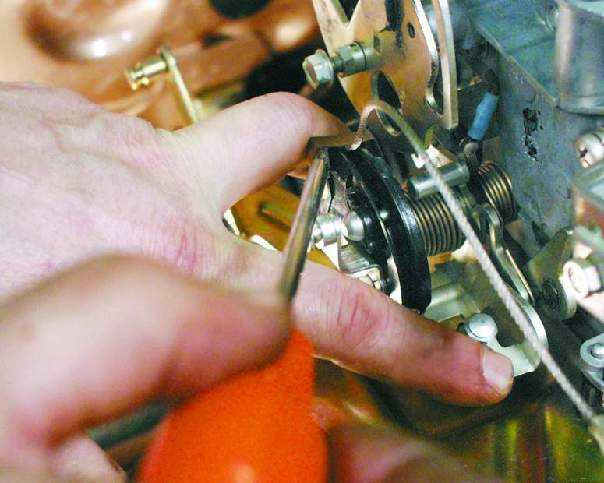

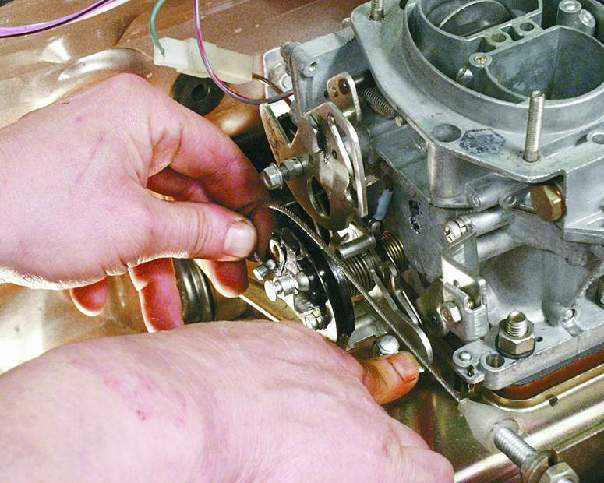

1. Отсоедините тягу воздушной заслонки. 2. Снимите возвратную пружину привода акселератора. 3. Снимите пружинный фиксатор на секторе привода акселератора, поддев его отверткой.
11.2.1 Система питания ВАЗ 2108 11.2.1 Система питания ВАЗ 2108 11.2.1 Система питания ВАЗ 2108

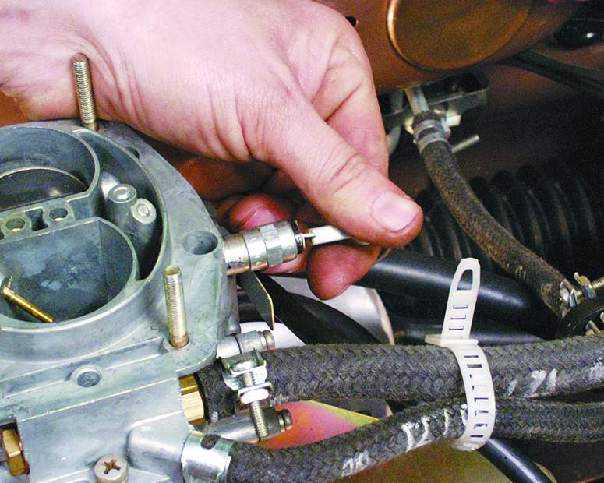

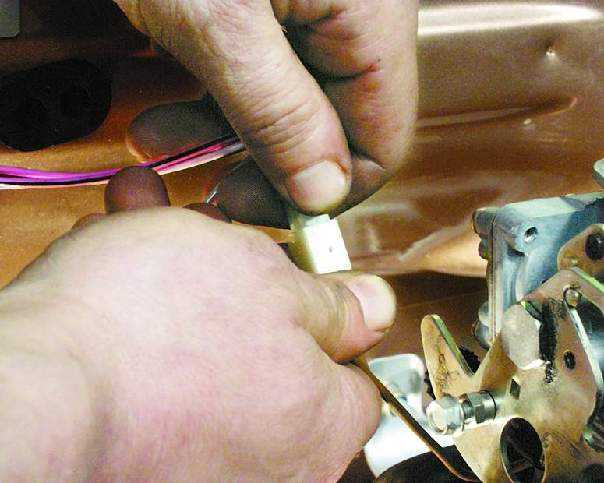

4. Выньте трос привода акселератора из сектора привода дроссельных заслонок. 5. Отсоедините колодку провода от клапана ЭПХХ. 6. Разъедините колодку провода датчика – винта ЭПХХ.
11.2.1 Система питания ВАЗ 2108 11.2.1 Система питания ВАЗ 2108 11.2.1 Система питания ВАЗ 2108

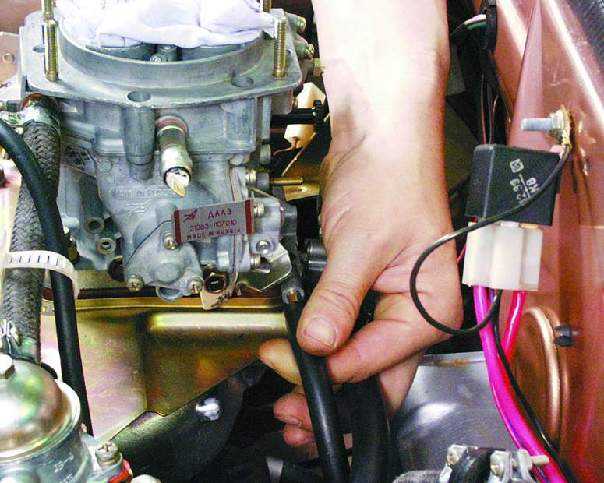

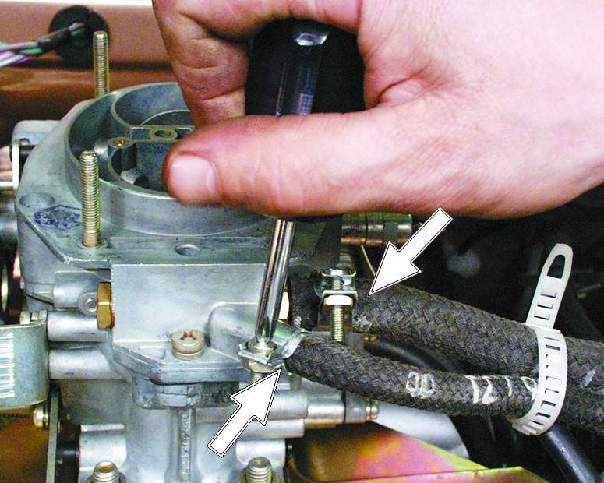

7. Отсоедините от карбюратора подводящий шланг и шланг обратного слива топлива. 8. Отверните винт крепления и снимите блок подогрева карбюратора. 9. Снимите со штуцера шланг вентиляции картера.
11.2.1 Система питания ВАЗ 2108 11.2.1 Система питания ВАЗ 2108 11.2.1 Система питания ВАЗ 2108

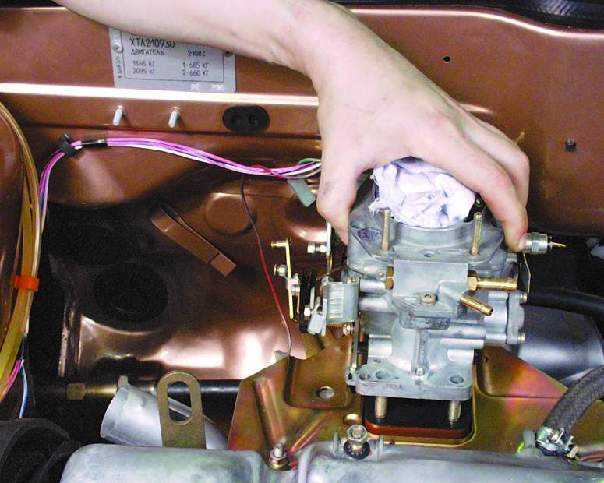

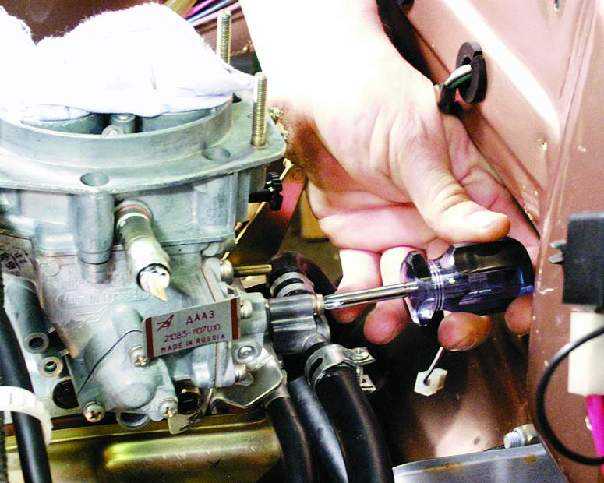

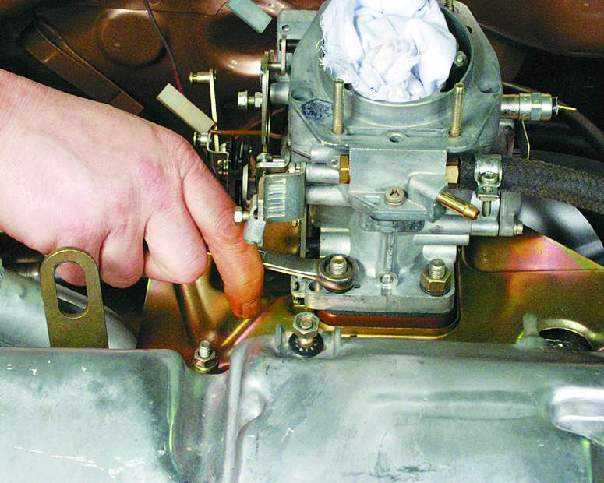

10. Отсоедините от карбюратора вакуумную трубку. 11. Отверните четыре гайки крепления карбюратора. 12. Осторожно снимите карбюратор.
11.2.1 Система питания ВАЗ 2108

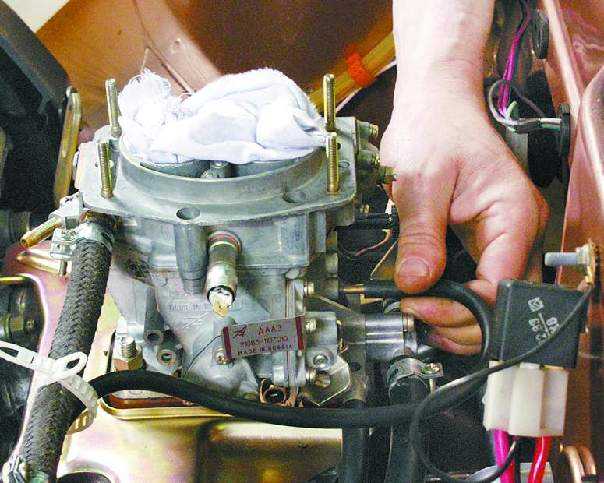

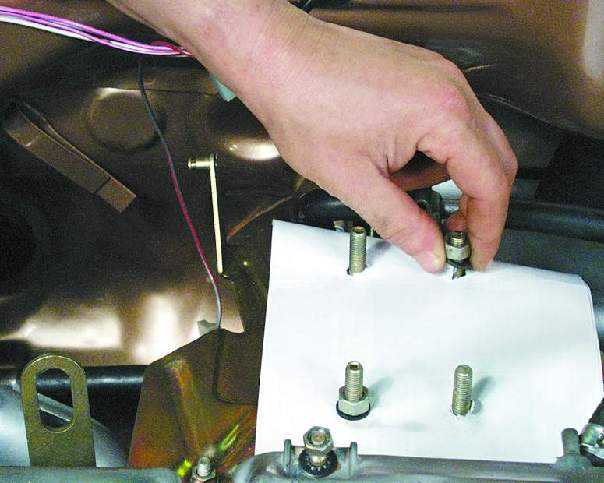

13. Закройте отверстие выпускной трубы чистой тряпкой или бумагой. 14. Установите карбюратор в порядке, обратном снятию. После установки отрегулируйте карбюратор (см. подразделы 11.3.5., 11.3.6., 11.3.7., 11.3.8., 11.3.9.).
