9.8.7. Проверка и замена коммутатора

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

выделяется большое количество тепла. Кроме того, “масса” коммутатора подсоединяется через его радиатор. Поэтому периодически очищайте радиатор коммутатора от пыли и грязи для улучшения теплоотдачи.

ПОРЯДОК ВЫПОЛНЕНИЯ

9.7.8 Проверка и замена коммутатора ВАЗ 2108

9.7.8 Проверка и замена коммутатора ВАЗ 2108

9.7.8 Проверка и замена коммутатора ВАЗ 2108

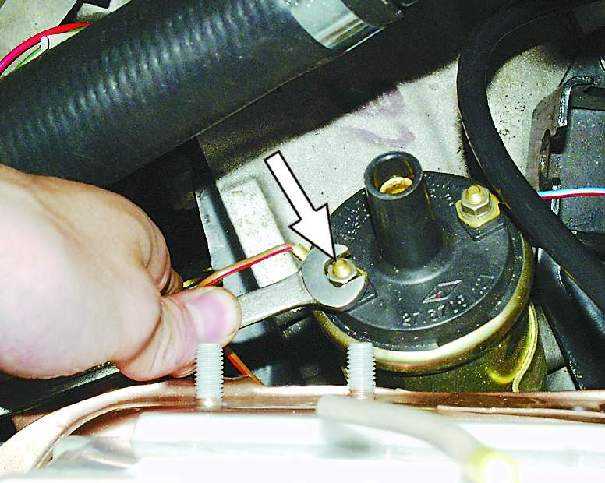

1. Отсоедините от клеммы “К” катушки зажигания коричневый провод с красной полосой (провод идет к контакту “1” коммутатора).

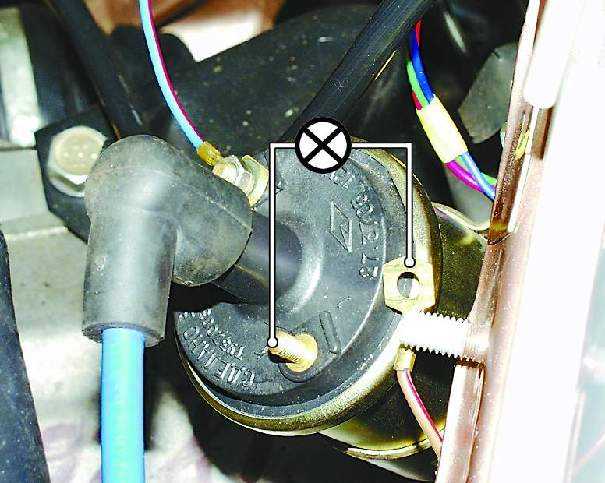

2. Подключите этот провод к контрольной лампе, рассчитанной на 12 В, мощностью 3 Вт. Другой контакт лампы подключите к клемме “К” катушки зажигания. Проверните двигатель стартером, при этом лампа должна замигать. Если лампа не загорается, замените коммутатор.

Данный метод проверки позволяет проверить, подает ли коммутатор управляющие импульсы на катушку зажигания. Более точную проверку (величину длительности и форму импульсов) коммутатора надо производить на специальном стенде.

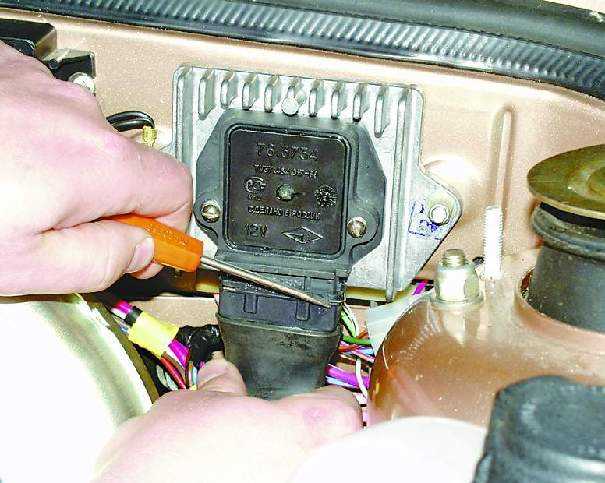

3. Для замены коммутатора (см. примечание ниже) отсоедините колодку с проводами от коммутатора зажигания, отжав отверткой пружинную скобу на колодке.

Перед снятием коммутатора отсоедините провод от клеммы “–” аккумуляторной батареи.

9.7.8 Проверка и замена коммутатора ВАЗ 2108

9.7.8 Проверка и замена коммутатора ВАЗ 2108

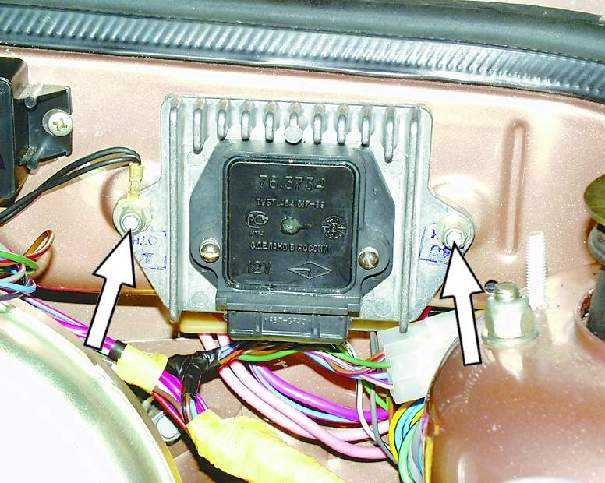

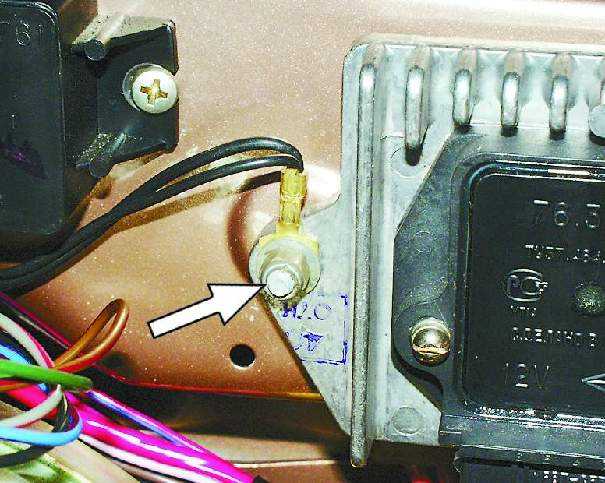

4. Отверните две гайки крепления радиатора и снимите коммутатор с радиатором.

5. Установите новый коммутатор с радиатором в порядке, обратном снятию. Обратите внимание: под левой гайкой должен быть закреплен провод “массы”.
