Лада Самара (ВАЗ-2108). Задняя подвеска



Лада Самара (ВАЗ-2108). Задняя подвеска

6.2. Задняя подвеска

6.2.1. Снятие и установка амортизаторной стойки задней подвески

ПОРЯДОК ВЫПОЛНЕНИЯ
6.2.1 Задняя подвеска ВАЗ 2108 6.2.1 Задняя подвеска ВАЗ 2108 3. Включите первую передачу и установите противооткатные упоры ("башмаки") под передние колеса. Поднимите и установите на опоры заднюю часть автомобиля. Снимите заднее колесо.

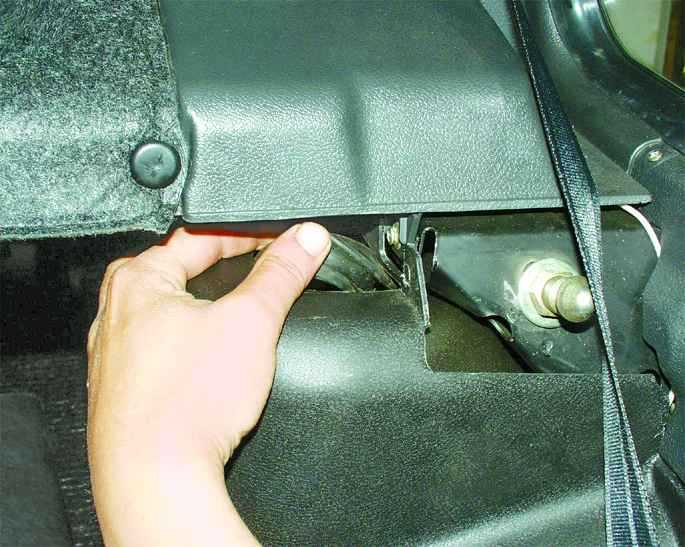

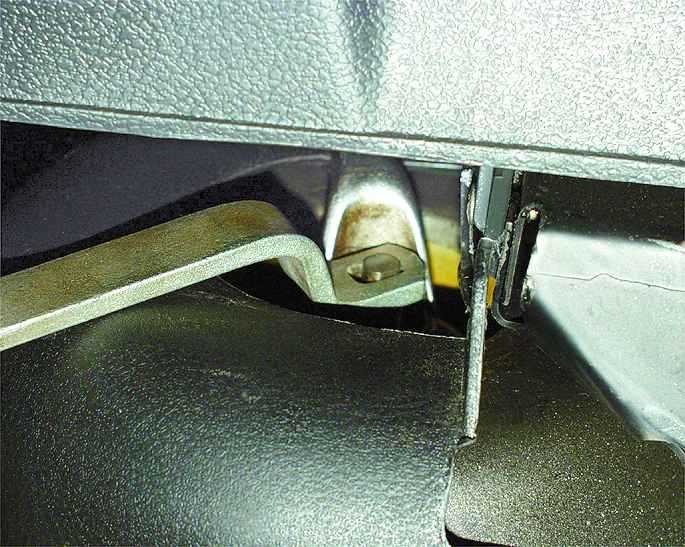

1. Опустите спинку заднего сиденья и снимите защитный колпак верхнего крепления стойки, находящийся под задней полкой. 2. Отверните гайку верхнего крепления стойки, удерживая шток амортизатора от проворачивания, и снимите опорную шайбу с верхней подушкой.

Предупреждение

Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65–95 Н·м (6,5–9,5 кгс·м).
6.2.1 Задняя подвеска ВАЗ 2108 6.2.1 Задняя подвеска ВАЗ 2108

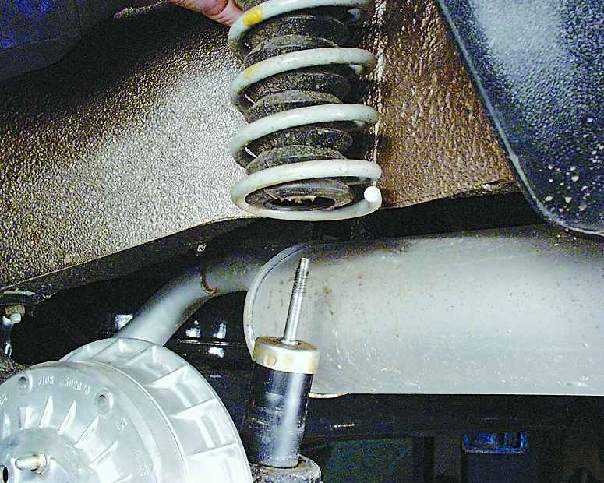

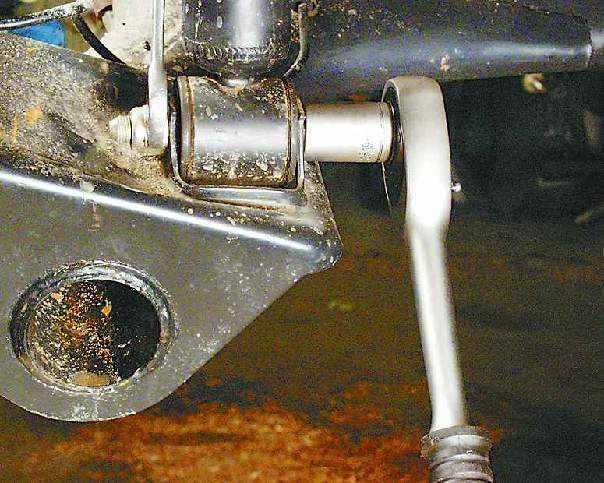

4. Отверните гайку нижнего крепления стойки и выньте болт. 5. Опустите стойку вниз и снимите со штока амортизатора нижнюю подушку с опорной шайбой и распорной втулкой через витки пружины. 6. Утопите вниз шток амортизатора.
6.2.1 Задняя подвеска ВАЗ 2108 6.2.1 Задняя подвеска ВАЗ 2108 6.2.1 Задняя подвеска ВАЗ 2108

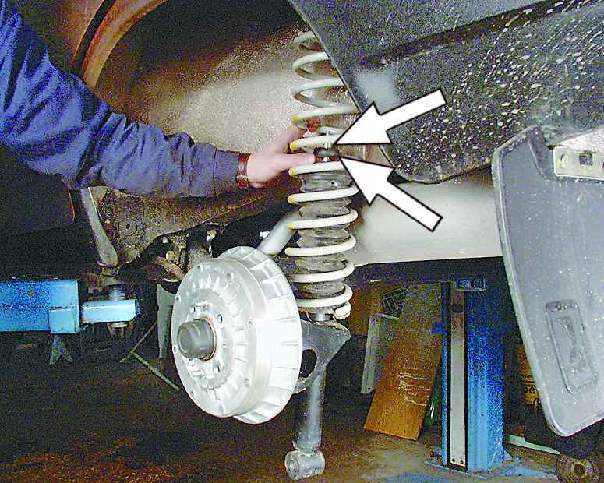

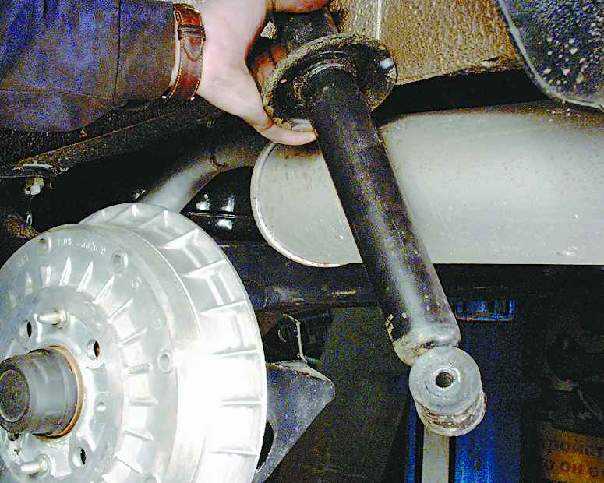

7. Снимите пружину с защитным чехлом, крышкой и буфером сжатия. 8. Выньте стойку из ниши заднего колеса. 9. Снимите изолирующую прокладку с верхней опорной чашки пружины (если она не осталась на пружине).
6.2.1 Задняя подвеска ВАЗ 2108   6.2.1 Задняя подвеска ВАЗ 2108

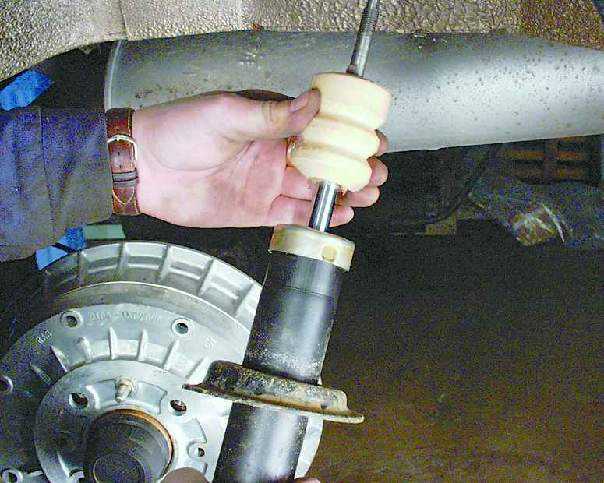

10. Наденьте буфер сжатия на шток амортизатора. 11. Закрепите стойку и наденьте на нее защитный чехол с крышкой. Вытяните шток амортизатора и установите на него нижнюю подушку с опорной шайбой и распорной втулкой.

Примечание

Шток амортизатора легко вытянуть, если навернуть на него гайку.
6.2.1 Задняя подвеска ВАЗ 2108 6.2.1 Задняя подвеска ВАЗ 2108 6.2.1 Задняя подвеска ВАЗ 2108

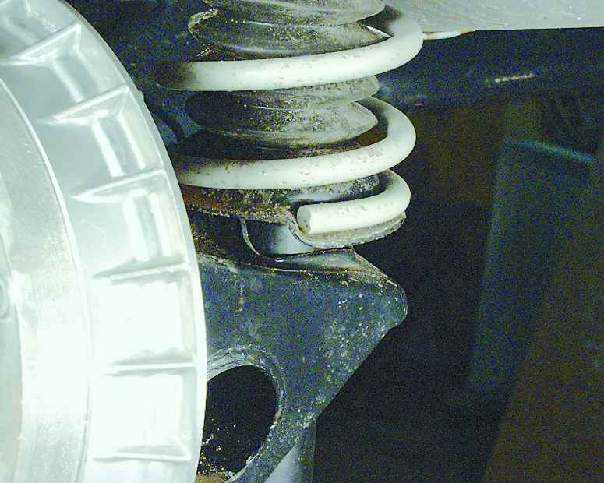

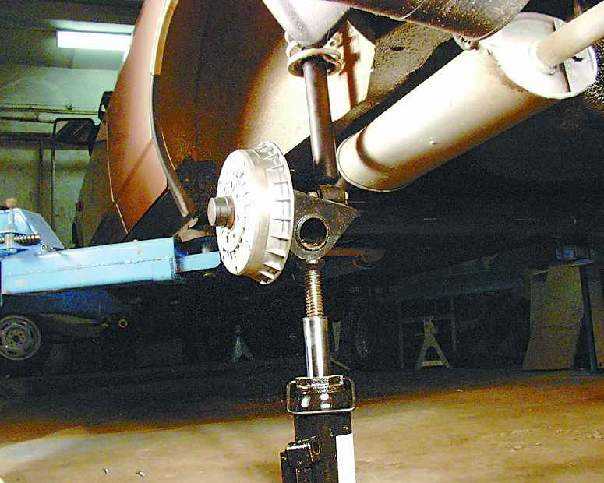

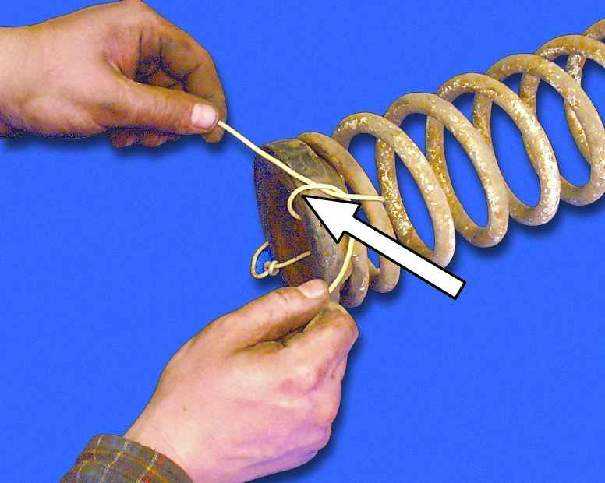

12. Установите на верхний виток пружины изолирующую прокладку и закрепите ее от смещения с помощью тонкой веревки, изоленты и т.п. 13. Установите пружину на стойку так, чтобы начало первого витка попало в подштамповку в нижней чашке. 14. Чтобы сжать пружину при установке стойки, подставьте домкрат под балку. Постепенно приподнимая балку домкратом и сжимая тем самым пружину, введите шток амортизатора в отверстие арки кузова.

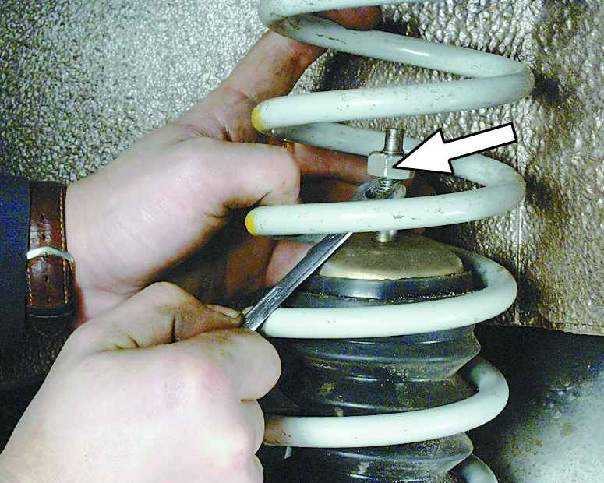

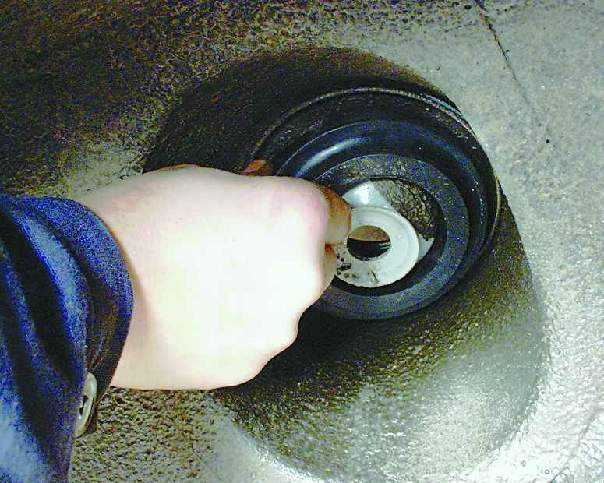

15. Установите на шток амортизатора верхнюю подушку с шайбой и заверните гайку верхнего крепления стойки, удерживая шток от проворачивания вторым ключом.
16. Опустив автомобиль на землю, несколько раз сильно качните его. Затяните соответствующими моментами: гайку нижнего крепления амортизатора к балке – 68–84 Н·м (6,8–8,4 кгс·м), гайку верхнего крепления амортизатора – 51–63 Н·м (5,1–6,3 кгс·м). После пробега 100 км еще раз затяните эти резьбовые соединения требуемыми моментами.
