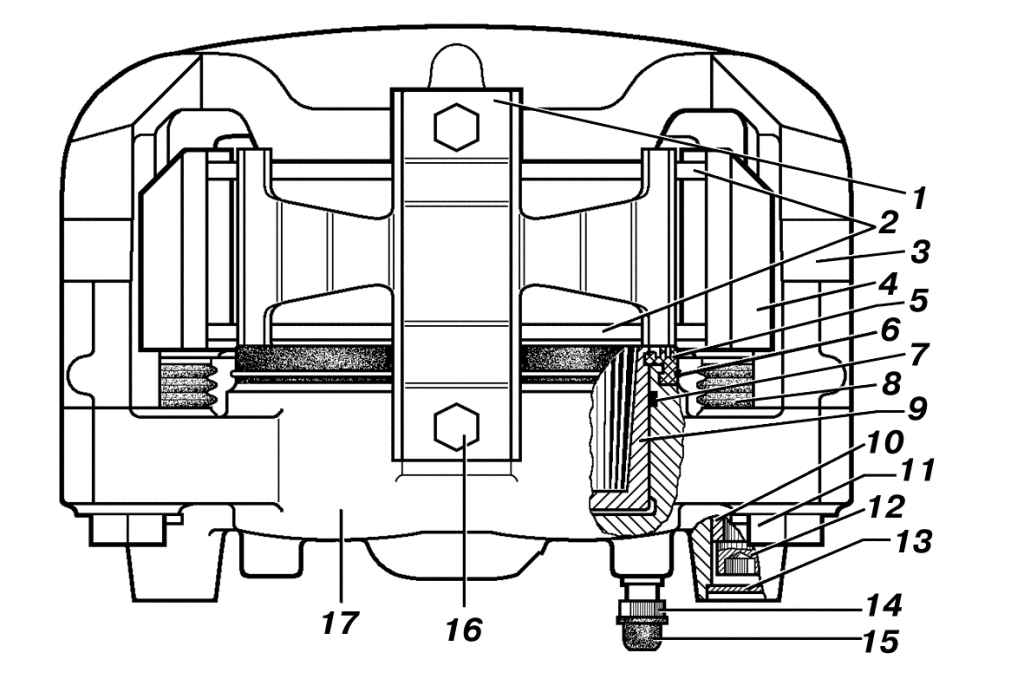

Рис. 256. Тормозной механизм переднего колеса: 1 – пружина; 2 – колодки; 3 – скоба; 4 – суппорт; 5 – защитный колпачок; 6 – стопорное кольцо; 7 – уплотнительное кольцо; 8 – защитный чехол; 9 – поршень; 10 – втулка; 11 – болт; 12 – винт; 13 – заглушка; 14 – перепускной клапан; 15 – колпачок; 16 – болт крепления пружины; 17 – блок цилиндров

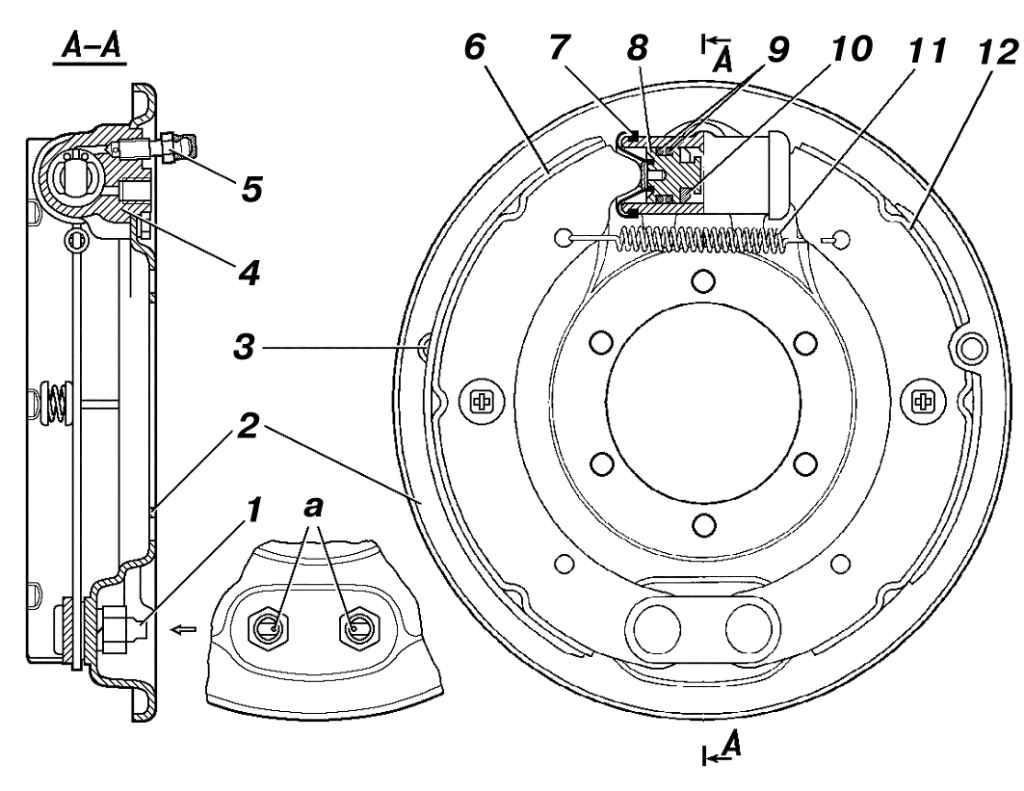

Рис. 257. Тормозной механизм заднего колеса: а – метки на опорных пальцах; 1 – опорный палец; 2 – щит; 3 – заглушки отверстия для визуального контроля состояния тормозных накладок; 4 – колесный тормозной цилиндр; 5 – перепускной клапан; 6, 12 – тормозные колодки; 7 – защитный колпак; 8 – поршень; 9 – уплотнительные кольца; 10 – упорное кольцо; 11 – стяжная пружина

Принципиальное устройство тормозных механизмов показано на рис. 256 и 257.

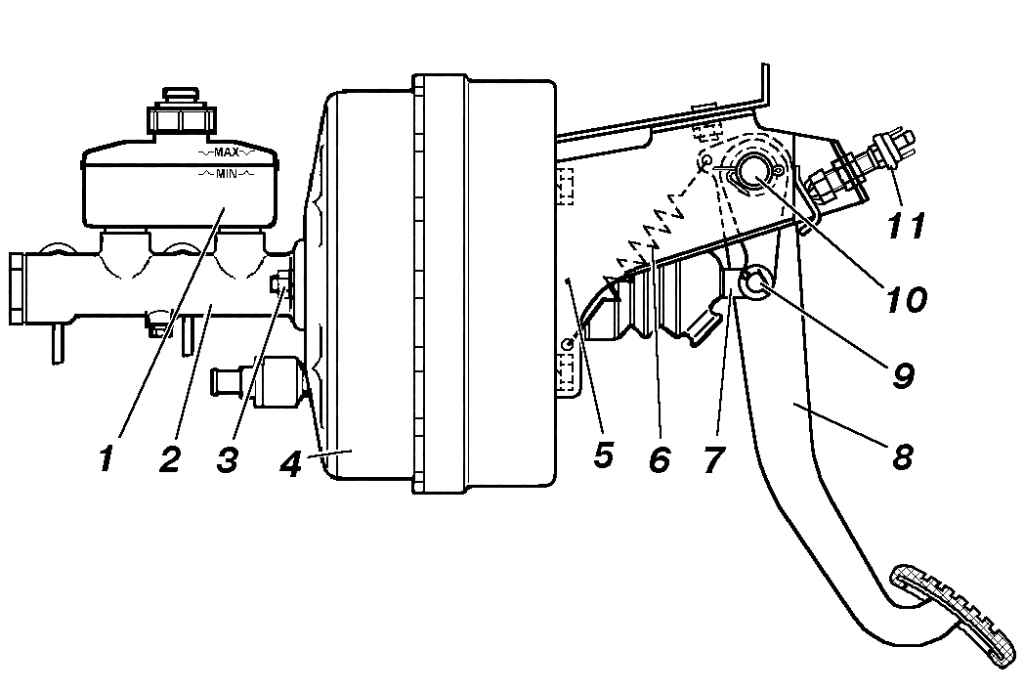

Рис. 258. Привод главного цилиндра: 1 – бачок; 2 – главный тормозной цилиндр; 3 – гайка; 4 – вакуумный усилитель; 5 – кронштейн педали; 6 – оттяжная пружина; 7 – вилка; 8 – педаль; 9 – палец; 10 – ось педали; 11 – выключатель сигнала торможения

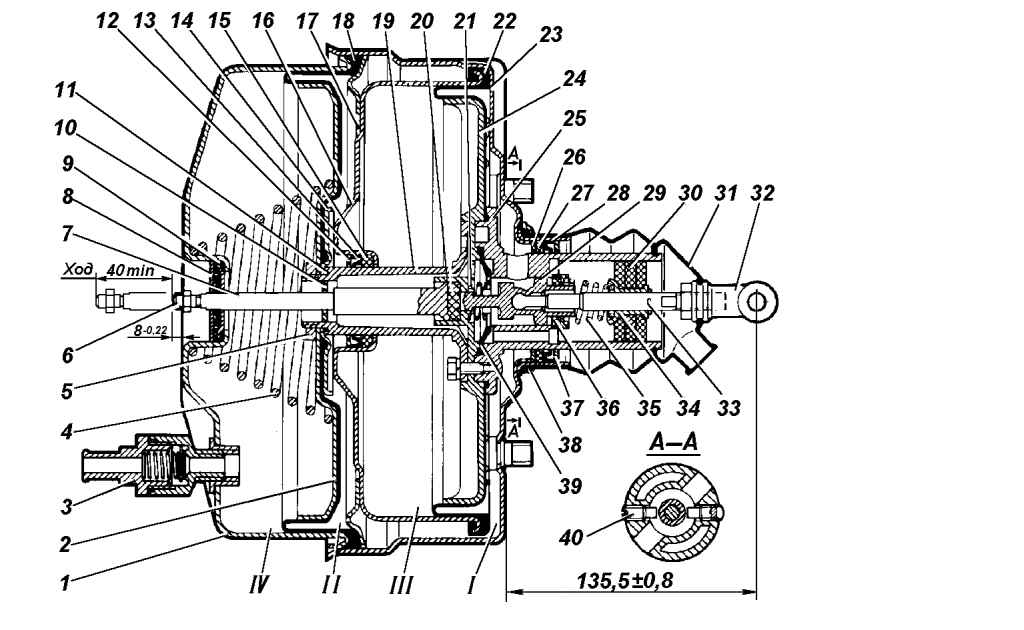

Рис. 259. Вакуумный усилитель: 1 – кpышка втоpичной камеpы; 2 – поpшень втоpичной камеpы; 3 – обpатный клапан; 4 – пpужина; 5 – гайка; 6 –  упоp; 7 – шток; 8 – шайба; 9 – уплотнитель штока; 10, 12, 37 – стопоpные шайбы; 11 – уплотнительное кольцо; 13 – уплотнительная манжета кpышки; 14 – таpелка диафpагмы; 15 – направляющее кольцо крышки; 16 – кpышка пеpвичной камеpы; 17 –  опоpное кольцо; 18 – диафpагма поpшня втоpичной камеpы; 19 – соединитель; 20 – буфеp; 21 – пpужина диафpагмы клапана упpавления; 22 – диафpагма поpшня пеpвичной камеpы; 23 – коpпус усилителя; 24 – поpшень пеpвичной камеpы; 25 – коpпус клапана; 26 – упоpная шайба; 27 – направляющее кольцо коpпуса; 28 – уплотнительная манжета коpпуса; 29 – поpшень клапана; 30 – воздушный фильтp; 31 – защитный чехол; 32 – вилка толкателя; 33 – толкатель; 34 – втулка пpужины; 35 – пpужина клапана; 36 – уплотнитель клапана упpавления; 38 – шплинт-пpоволока; 39 – диафpагма клапана; 40 – винт-упоp; I, II – атмосфеpные полости; III, IV – вакуумные полости

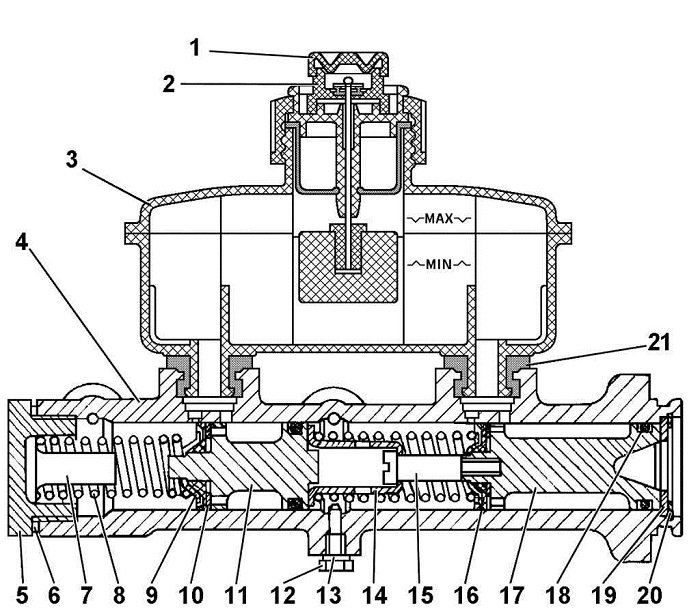

Рис. 260. Главный тормозной цилиндр: 1 – защитный колпачок; 2 – крышка с датчиком аварийного падения уровня тормозной жидкости; 3 – бачок; 4 – корпус главного тормозного цилиндра; 5 – пробка; 6,13 – прокладки; 7 – вкладыш пробки; 8 – пружина; 9 – седло пружины; 10, 19 – шайбы; 11, 17 – поршни; 12 – болт упорный; 14 – втулка-ограничитель; 15 – винт-упор; 16 – манжета уплотнительная; 18 – наружная манжета; 20 – стопорное кольцо; 21 – втулка соединительная

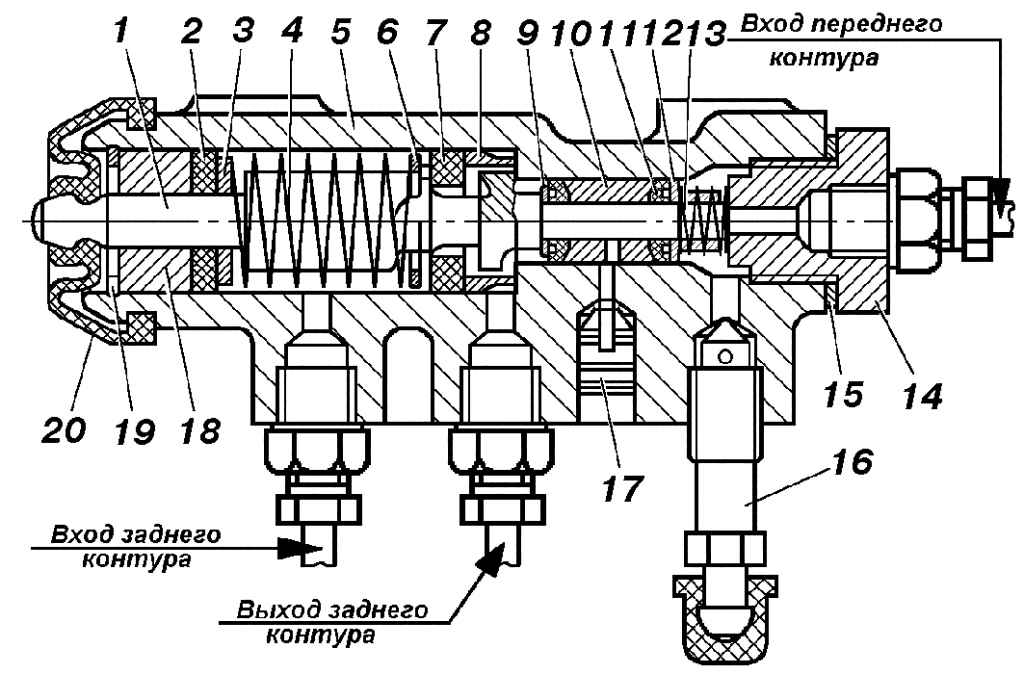

Рис. 261. Регулятор давления: 1 – поршень; 2 – уплотнительное кольцо поршня; 3, 6 – опорные шайбы пружины поршня; 4 – пружина поршня; 5 – корпус; 7 – уплотнитель головки поршня; 8 – втулка корпуса; 9 – опорная шайба втулки толкателя; 10 – втулка толкателя; 11 – уплотнительное кольцо толкателя; 12 – опорная тарелка; 13 – пружина втулки толкателя; 14 – пробка; 15 – прокладка пробки; 16 – перепускной клапан; 17 – заглушка; 18 – втулка поршня; 19 – стопорное кольцо; 20 – защитный чехол



Привод рабочей тормозной системы (рис. 258) включает педаль, вакуумный усилитель (рис. 259), двухкамерный главный тормозной цилиндр с датчиком уровня тормозной жидкости (рис. 260), трубопроводы с соединительной арматурой, колесные цилиндры и регулятор давления (рис. 261), который автоматически корректирует давление тормозной жидкости в тормозных механизмах задних колес в зависимости от нагрузки автомобиля.

На часть автомобилей возможна установка главного тормозного цилиндра с двумя раздельными бачками и сигнальным устройством нарушения герметичности одного из контуров.
