Подвеска двигателя 421.10-10 (УАЗ-31601)

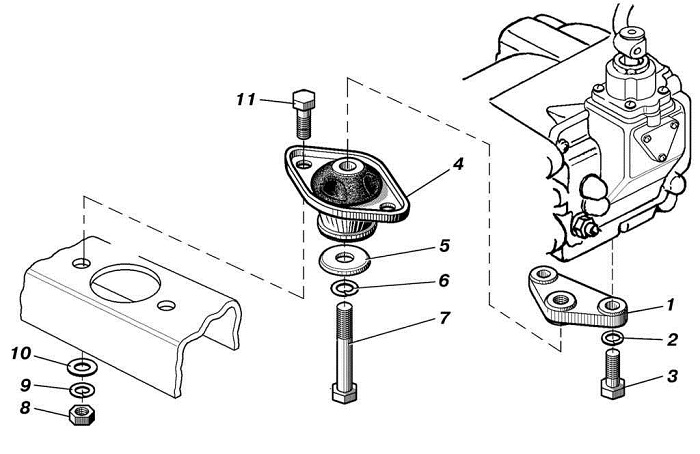

Рис. 45. Задняя подвеска двигателя: 1 – кронштейн; 2, 6, 9 – шайба пружинная; 3, 7, 11 – болты; 4 – опора двигателя задняя; 5 – пластина ограничителя хода нижняя; 8 – гайка; 10 – шайба

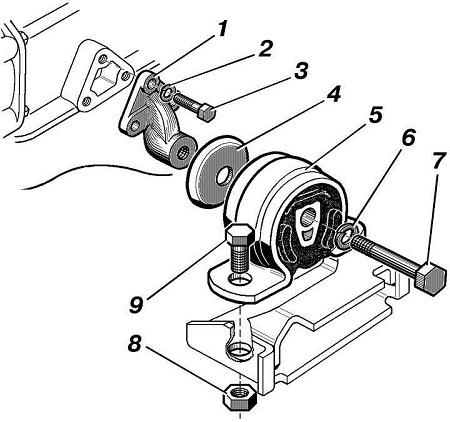

Рис. 46. Передняя подвеска двигателя: 1 – кронштейн (левый); 2, 6 – шайбы пружинные; 3, 7, 9 – болты; 4 – пластина; 5 – опора двигателя; 8 – гайка



Подвеска двигателя осуществляется в трех точках на резиновых подушках (рис. 45 и 46). Передней опорой двигателя являются два кронштейна, установленные на блоке цилиндров, задней опорой служит кронштейн, установленный на коробке передач. Кронштейны передней опоры невзаимозаменяемы.

Периодически проверяйте затяжку резьбовых соединений передней и задней подвесок двигателя.
