Toyota Auris Hybrid (2017 year). Instruction in Finnish - part 26





416

7-3. Tee-se-itse-huolto

OM12L07FI

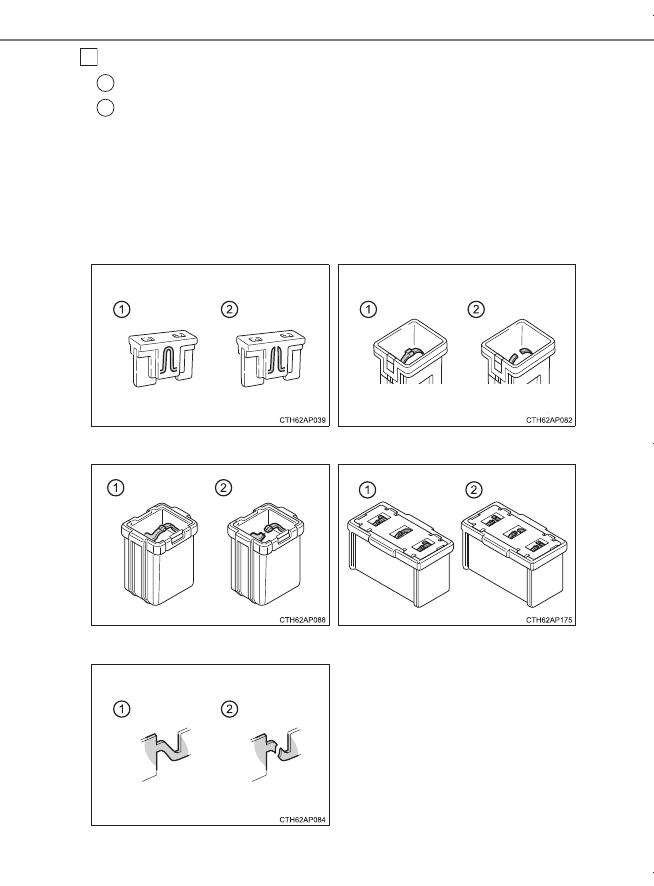

Tarkista, onko sulake palanut.

Ehjä sulake
Palanut sulake

Tyyppi A, B, C ja D:
Vaihda palaneen sulakkeen tilalle uusi sulake joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.
Tyyppi E:
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.

4

1
2

Tyyppi A

Tyyppi B

Tyyppi C

Tyyppi D

Tyyppi E

OM12L07FI.book  Page 416  Friday, January 27, 2017  2:53 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

417

7-3. Tee-se-itse-huolto

OM12L07FI

7

Huolto ja

hoito

n

Vaihdettuasi sulakkeen

l

Jos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. (

S. 418)

l

Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaamon
tutkia auto.

n

Jos virtapiireissä on ylikuormitusta

Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.

n

Kun vaihdat polttimoita

Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.

VAROITUS

n

Estääksesi järjestelmän vaurioitumisen ja tulipalot

Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.

l

Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.

l

Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.

l

Älä tee muutoksia sulakkeisiin tai sulakerasioihin.

n

Tehonsäätöyksikön lähellä oleva sulakerasia

Älä koskaan tarkasta tai vaihda sulakkeita, koska sulakerasian lähellä on
korkeajännitteisiä osia ja johdotusta.
Muussa tapauksessa vaarana on sähköisku, joka voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.

HUOMAA

n

Ennen sulakkeen vaihtamista

Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.

OM12L07FI.book  Page 417  Friday, January 27, 2017  2:53 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

418

7-3. Tee-se-itse-huolto

OM12L07FI

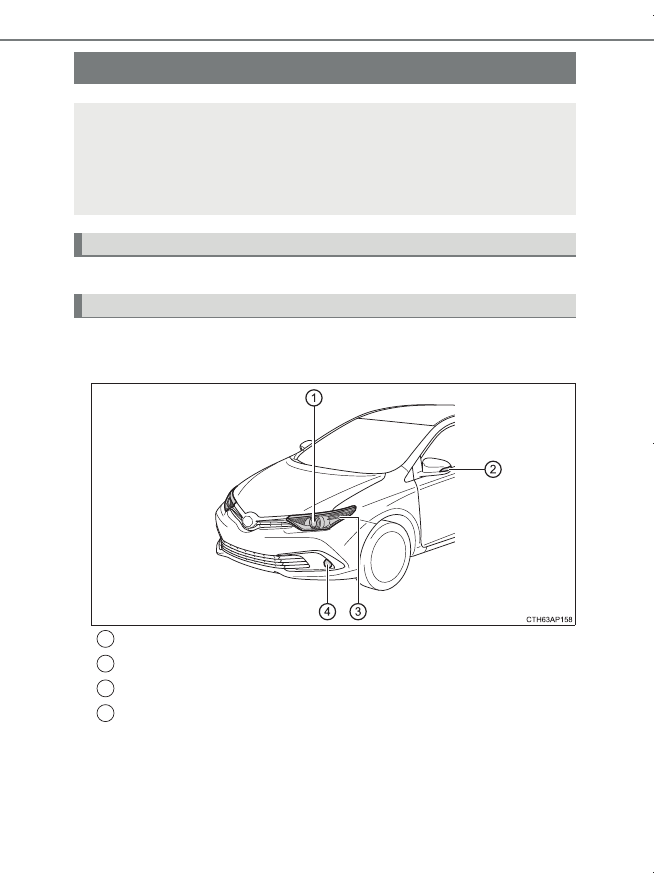

Tarkista vaihdettavan polttimon tehoarvo. (

S. 513)

n

Edessä

Halogeeniajovaloilla varustetut autot

Polttimot

Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara, että osat voivat vaurioitua
suosittelemme, että vaihto suoritetaan valtuutetulla Toyota-jäl-
leenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja
hyvin varustetussa korjaamossa.

Ennen polttimon vaihtoa

Polttimoiden sijainnit

Ajovalot
Sivusuuntavalot
Etusuuntavalot
Etusumuvalot (joissakin malleissa)

1
2
3
4

OM12L07FI.book  Page 418  Friday, January 27, 2017  2:53 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

419

7-3. Tee-se-itse-huolto

OM12L07FI

7

Huolto ja

hoito

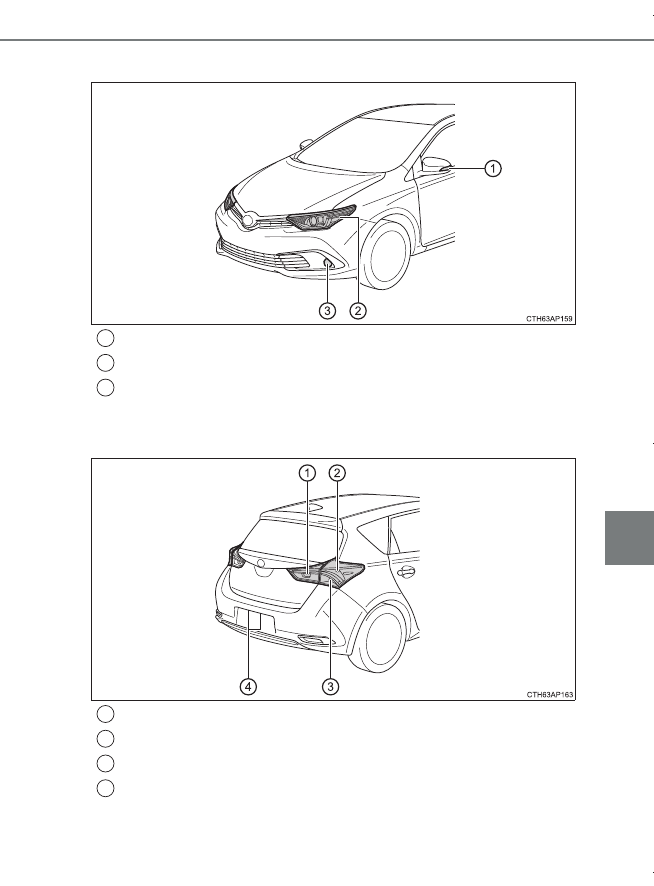

LED-ajovaloilla varustetut autot

n

Takana

Sivusuuntavalot
Etusuuntavalot
Etusumuvalot
(joissakin malleissa)

1
2
3

Peruutusvalo
Jarruvalot
Takasuuntavalot
Rekisterikilven valot

1
2
3
4

OM12L07FI.book  Page 419  Friday, January 27, 2017  2:53 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

420

7-3. Tee-se-itse-huolto

OM12L07FI

n

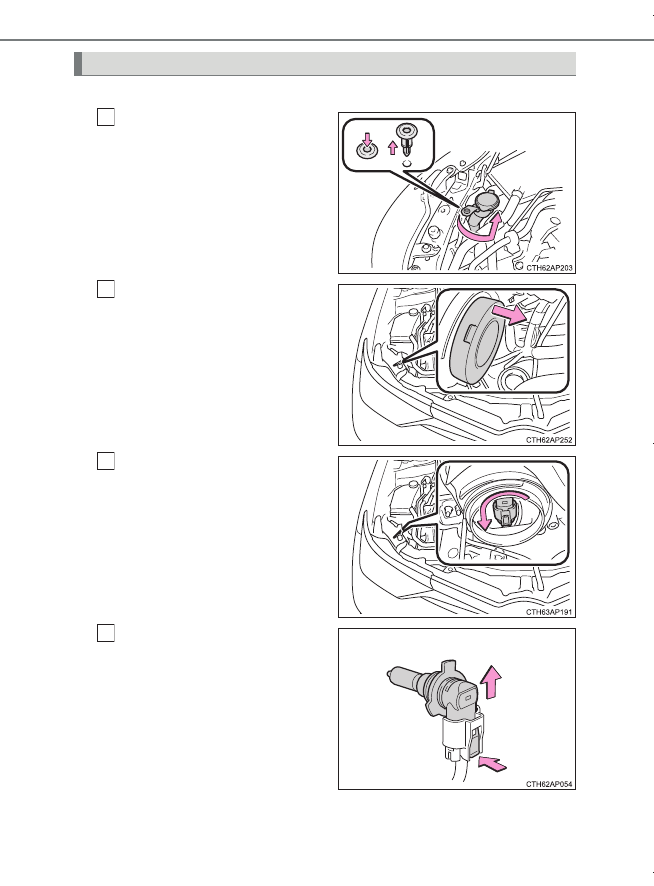

Ajovalot (halogeeniajovaloilla varustetut autot)

Irrota kiinnike. Vedä pesu-
nesteen täyttöaukko ulos
ensin käännettyäsi sitä. (Kun
vaihdat vain oikean puolen
polttimon.)

Poista suojus.

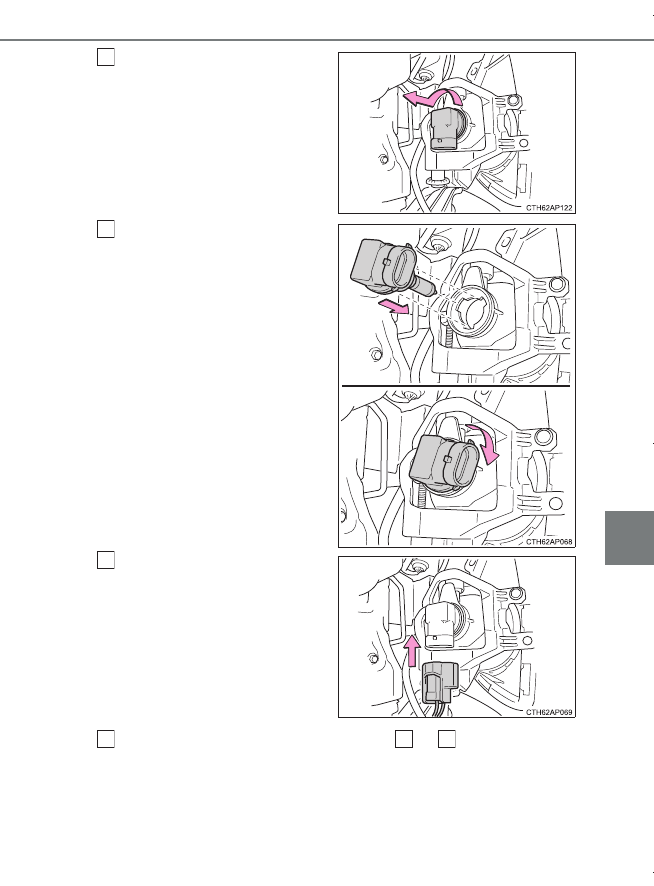

Käännä polttimon liitintä vas-
tapäivään ja poista se.

Irrota liitin samalla painaen
lukituksen vapautuspainiketta.

Polttimoiden vaihto

1

2

3

4

OM12L07FI.book  Page 420  Friday, January 27, 2017  2:53 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

421

7-3. Tee-se-itse-huolto

OM12L07FI

7

Huolto

ja

hoito

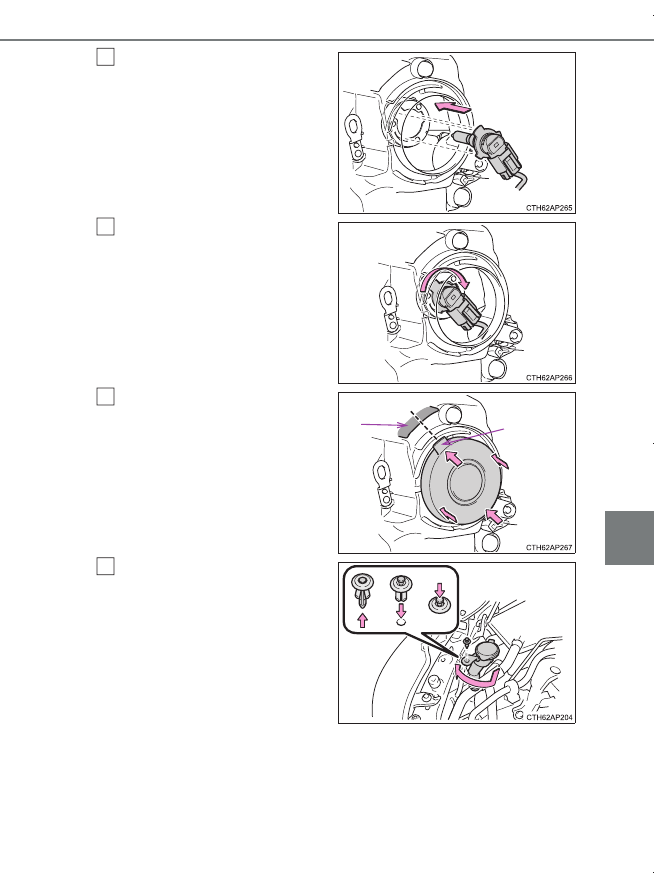

Vaihda polttimo ja asenna
polttimon kanta.

Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.

Käännä ja varmistu polttimon
kannan kiinnittymisestä.

Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.

Aseta suojus takaisin paikoil-
leen.

Varmistaaksesi, että suojus on
tukevasti asennettu, kohdista
ulostyöntyvä osa (A) alueen
keskikohtaan (B) kuvan mukai-
sesti, ja paina suojuksen kehää
tiukasti.

Kiinnitä pesunesteen täyttö-
aukko asettamalla se ensin
paikoilleen ja sitten kääntä-
mällä sitä. Kiinnitä lukituskiin-
nike. (Kun vaihdat vain
oikean puolen polttimon.)

5

6

A

B

7

8

OM12L07FI.book  Page 421  Friday, January 27, 2017  2:53 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

422

7-3. Tee-se-itse-huolto

OM12L07FI

n

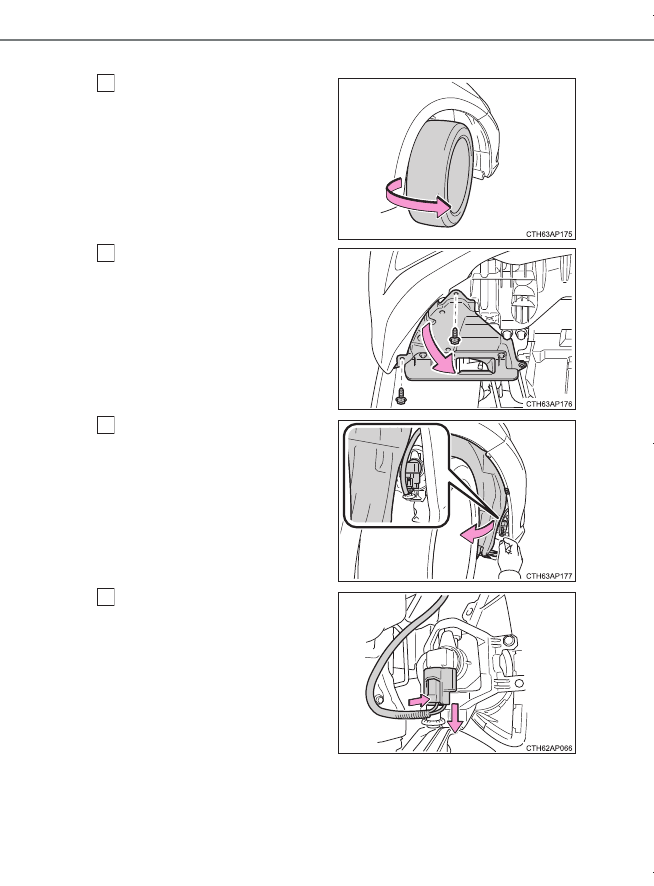

Etusumuvalot (joissakin malleissa)

Käännä ohjauspyörää vas-
takkaiseen suuntaan vaihdet-
tavasta valosta.

Käännä pyörät asentoon, jossa
voit helposti työntää kätesi ren-
kaan ja sisälokasuojan väliin.

Irrota 2 ruuvia ja irrota sisälo-
kasuoja osittain.

Irrota sisälokasuojaa osittain
siten, että polttimo saadaan
esille.

Irrota liitin samalla painaen
lukituksen vapautuspainiketta.

1

2

3

4

OM12L07FI.book  Page 422  Friday, January 27, 2017  2:53 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

423

7-3. Tee-se-itse-huolto

OM12L07FI

7

Huolto ja

hoito

Käännä polttimon liitintä vas-
tapäivään ja poista se.

Vaihda uusi polttimo.

Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä myötäpäivään ja var-
mistu polttimon kannan kiinnitty-
misestä.

Asenna liitin.

Heiluta polttimon liitintä varovai-
sesti varmistaaksesi, ettei se ole
löysällä, käännä etusumuvalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.

Kun kiinnität suojuksen, suorita

vaiheet

ja

päinvastaisessa

järjestyksessä kuin sitä irrottaessasi.

Varmistu, että sisälokasuoja on kiinnitetty puskurin sisäpintaan.

5

6

7

8

3

2

OM12L07FI.book  Page 423  Friday, January 27, 2017  2:53 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

424

7-3. Tee-se-itse-huolto

OM12L07FI

n

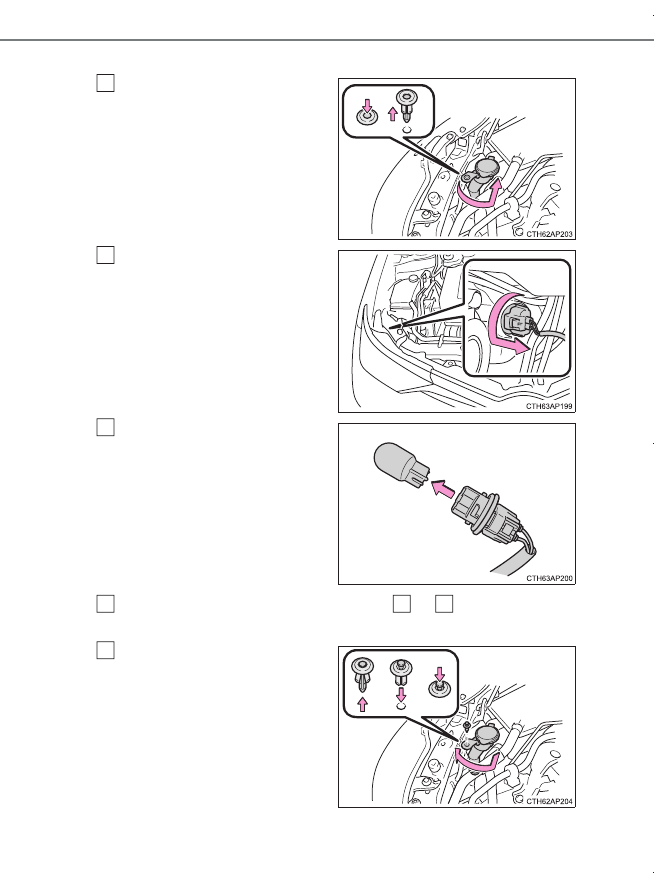

Etusuuntavalot

Irrota kiinnike. Vedä pesunes-
teen täyttöaukko ulos ensin
käännettyäsi sitä. (Kun vaih-
dat vain oikean puolen poltti-
mon.)

Käännä polttimon kantaa
vastapäivään.

Irrota polttimo.

Kun kiinnität polttimon, suorita vaiheet

 ja

 päinvastaisessa

järjestyksessä kuin sitä irrottaessasi.
Kiinnitä pesunesteen täyttö-
aukko asettamalla se ensin
paikoilleen ja sitten kääntä-
mällä sitä. Kiinnitä lukituskiin-
nike. (Kun vaihdat vain
oikean puolen polttimon.)

1

2

3

4

3

2

5

OM12L07FI.book  Page 424  Friday, January 27, 2017  2:53 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

425

7-3. Tee-se-itse-huolto

OM12L07FI

7

Huolto ja

hoito

n

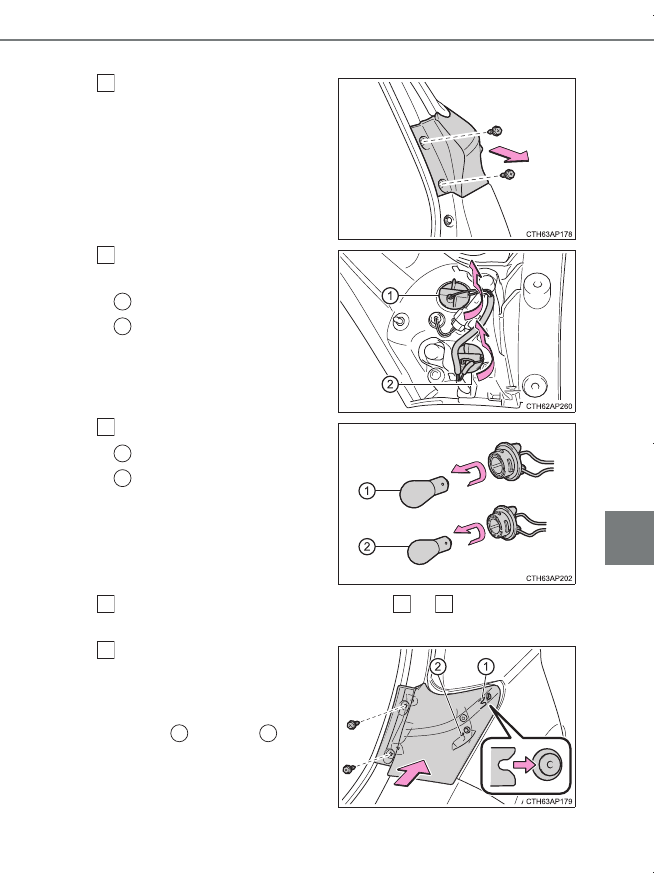

Jarruvalot ja takasuuntavalot

Avaa takaluukku ja irrota
2 ruuvia. Irrota valaisin vetä-
en sitä suoraan taaksepäin.

Käännä polttimon kantaa
vastapäivään.

Jarruvalot
Takasuuntavalot

Irrota polttimo.

Jarruvalot
Takasuuntavalot

Kun kiinnität polttimon, suorita vaiheet

 ja

 päinvastaisessa

järjestyksessä kuin sitä irrottaessasi.
Asenna valaisin paikoilleen
ja kiinnitä se kahdella ruu-
villa.

Kohdista valaisimessa oleva
ohjain (

) ja tappi (

) asen-

nusaukossa oleviin vastakappa-
leisiin, kun kiinnität valaisinta.

1

2

1
2

3

1
2

4

3

2

5

1

2

OM12L07FI.book  Page 425  Friday, January 27, 2017  2:53 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

426

7-3. Tee-se-itse-huolto

OM12L07FI

n

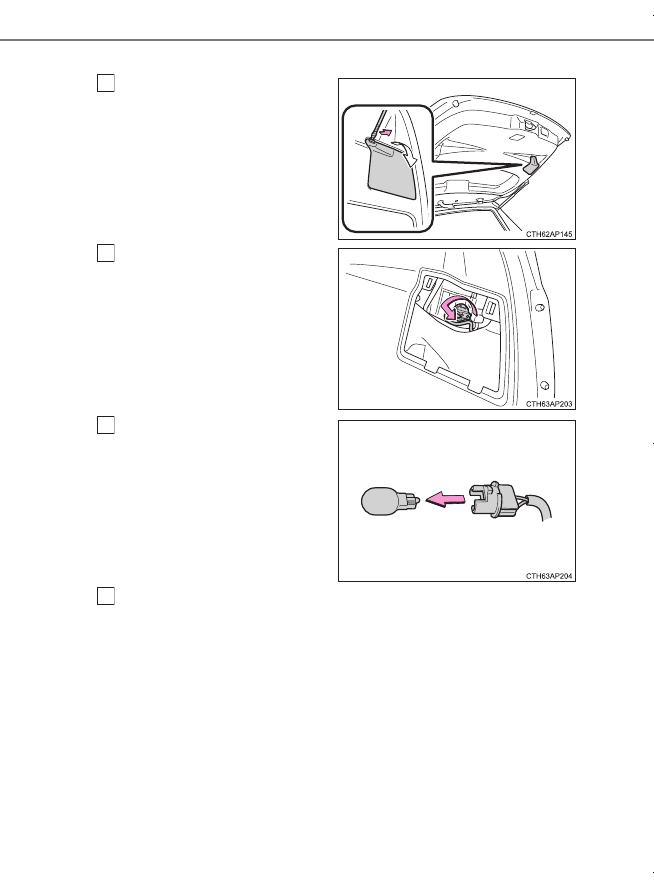

Peruutusvalo

Avaa takaluukku ja irrota
suojus.

Työnnä tasapäinen ruuvitaltta tai
vastaava suojuksen yläreunas-
sa olevaan reikään ja irrota suo-
jus kuvan osoittamalla tavalla.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.

Käännä polttimon liitintä vas-
tapäivään ja poista se.

Irrota polttimo.

Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.

1

2

3

4

OM12L07FI.book  Page 426  Friday, January 27, 2017  2:53 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

427

7-3. Tee-se-itse-huolto

OM12L07FI

7

Huolto ja

hoito

n

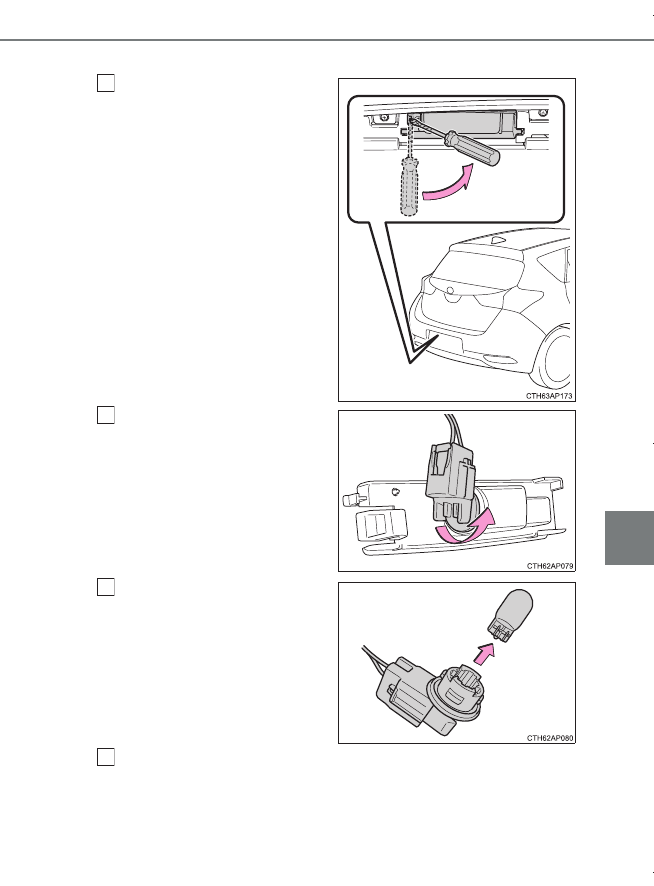

Rekisterikilven valot

Irrota valaisinyksikkö

Työnnä tasapäinen ruuvitaltta tai
vastaava valaisimen vieressä
olevaan reikään ja irrota suojus
kuvan osoittamalla tavalla.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.

Käännä polttimon liitintä vas-
tapäivään ja poista se.

Irrota polttimo

Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.

1

2

3

4

OM12L07FI.book  Page 427  Friday, January 27, 2017  2:53 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

428

7-3. Tee-se-itse-huolto

OM12L07FI

n

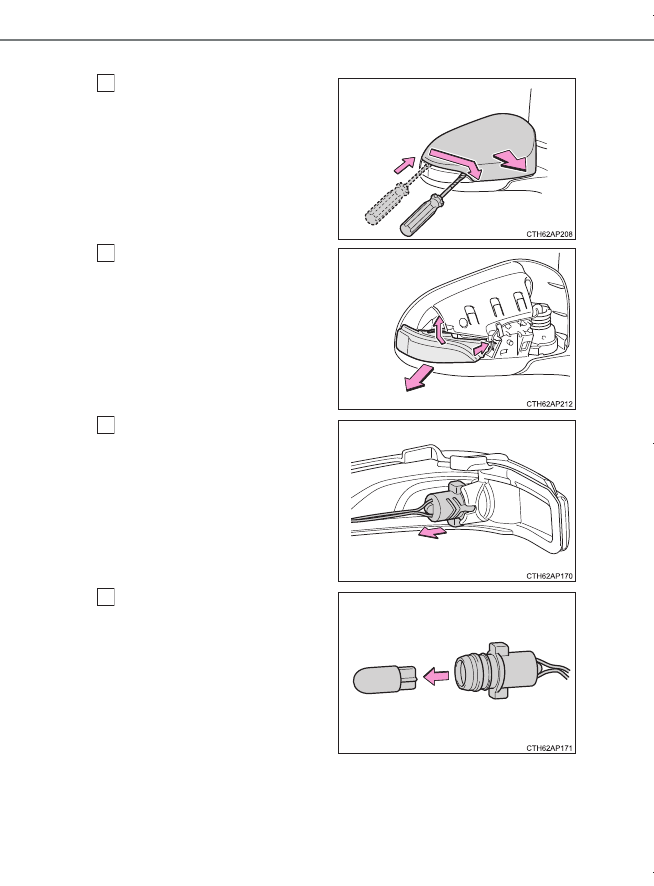

Sivusuuntavalot

Poista suojus

Työnnä tasapäinen ruuvitaltta
sisään ja liu'uta sitä suuntavalon
suuntaisesti.
Suojaa ruuvitaltan terä teipillä,
jotta auto ei vaurioituisi.

Paina kahta kiinnikettä ja
irrota sivusuuntavalo kehyk-
sestään.

Irrota liitin sivusuuntavalon
kehyksestä.

Irrota polttimo.

1

2

3

4

OM12L07FI.book  Page 428  Friday, January 27, 2017  2:53 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

429

7-3. Tee-se-itse-huolto

OM12L07FI

7

Huolto ja

hoito

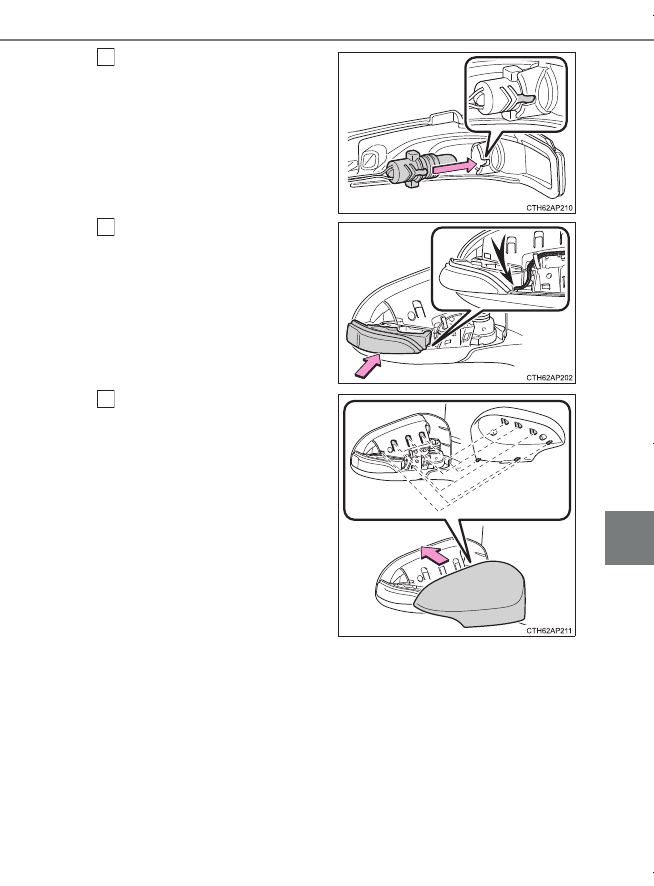

Vaihda polttimo ja kiinnitä lii-
tin sivusuuntavalon kehyk-
seen.

Kohdista liittimen urat sivusuun-
tavalon kehyksen kanssa.

Johdon kulkiessa läpi sivu-
suuntavalon alaosan kiinnitä
se kehykseen.

Kohdista 6 tappia ja kiinnitä
suojus.

Kun kuulet naksahduksen, var-
mistu vielä, että suojus on kun-
nolla paikoillaan.

5

6

7

OM12L07FI.book  Page 429  Friday, January 27, 2017  2:53 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

430

7-3. Tee-se-itse-huolto

OM12L07FI

n

Seuraavien polttimoiden vaihtaminen

Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon vaihtaa se.

l

Ajovalot (LED-ajovaloilla varustetut autot)

l

Etuseisontavalot/päiväajovalot

l

Keskijarruvalo

l

Takavalot

l

Takasumuvalo

n

LED-polttimot

Ajovalot (LED-ajovaloilla varustetut autot), takasumuvalo, keskijarruvalo,

etuseisontavalot/päiväajovalot ja takavalot koostuvat useasta LED-valosta.

Jos jokin LED-valoista on palanut, ota yhteyttä valtuutettuun Toyota-jälleen-

myyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun

korjaamoon ja anna heidän vaihtaa valo.

n

Kosteuden kerääntyminen valojen lasin sisäpuolelle

Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä

ei ole toimintahäiriö.

Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun

ammattitaitoiseen ja hyvin varustettuun korjaamoon saadaksesi lisätietoa

seuraavissa tapauksissa:

l

Ajovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.

l

Vettä on kerääntynyt ajovalojen sisään.

n

Kun vaihdat valojen polttimoita

S. 417

VAROITUS

n

Polttimoiden vaihto

l

Sammuta valot. Älä vaihda polttimoita heti ajovalojen sammuttamisen jälkeen.
Polttimot tulevat erittäin kuumiksi ja voivat aiheuttaa palovammoja.

l

Älä koske polttimoiden lasiosaan paljaalla kädellä. Jos et voi välttää
koskemasta polttimon lasiosaa, käytä puhdasta ja kuivaa kangasta tarttues-
sasi siihen, jotta voisit välttää kosteuden ja öljyn tarttumisen polttimoon.
Lisäksi, jos polttimo naarmuuntuu tai putoaa, se saattaa rikkoontua.

l

Asenna polttimot ja niiden liitinkappaleet huolellisesti paikoilleen. Muuten seu-
rauksena saattaa olla kuumentumisesta aiheutuva vaurio, tulipalo, tai vettä
saattaa päästä ajovalojen sisään. Ajovalot saattavat vaurioitua tai niiden lasien
sisään saattaa kerääntyä kosteutta.

n

Estääksesi vauriot ja tulipalon

Varmista, että polttimot ovat kunnolla paikoillaan ja lukitut.

OM12L07FI.book  Page 430  Friday, January 27, 2017  2:53 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     24      25      26      27     ..
