7-3. Wartung in Eigenregie

7

Wartung

 und Pfle

ge des Fahr

zeug

s

UK_AURIS_HV_HB_EM (OM12L09M)

HINWEIS

■

Für normalen Betrieb nach dem Ersetzen der Batterie

Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermeiden:

●

Arbeiten Sie immer mit trockenen Händen.
Feuchtigkeit kann die Batterie rosten lassen.

●

Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fernbedie-
nung.

●

Verbiegen Sie die Batterieklemmen nicht.

UK AURIS_HV_HB_OM_German_OM12L09M.book  475 ページ  ２０１６年６月２８日　火曜日　午後６時２１分

476

7-3. Wartung in Eigenregie

UK_AURIS_HV_HB_EM (OM12L09M)

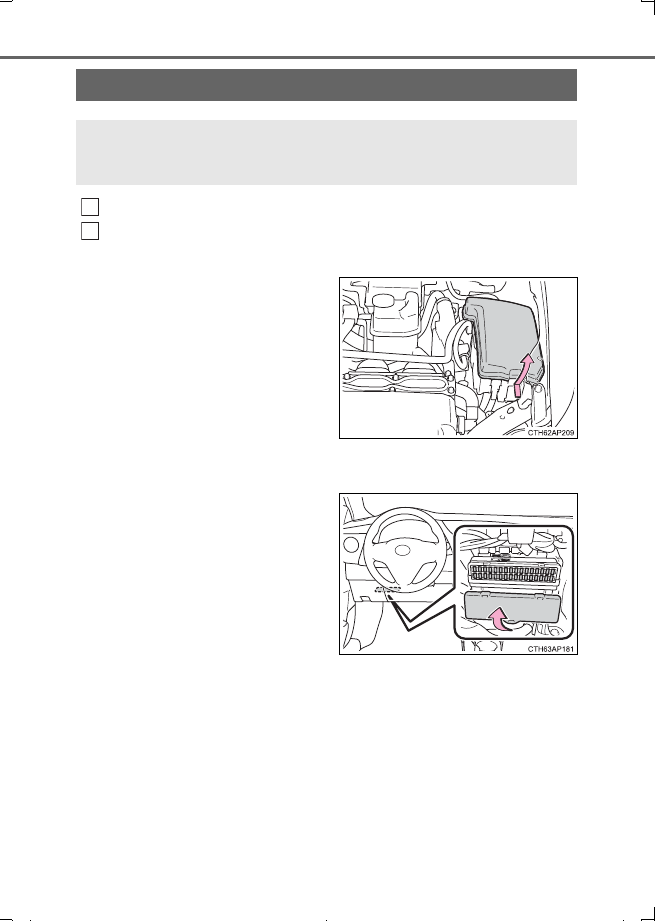

Schalten Sie die Starttaste aus.

Öffnen Sie die Abdeckung des Sicherungskastens.



Motorraum

Drücken Sie die Fixiernase ein und
heben Sie den Deckel ab.



Unter der Instrumententafel auf der Fahrerseite (Fahrzeuge mit Linkslen-
kung)

Typ A:

Entfernen Sie den Deckel.

Sicherungen kontrollieren und auswechseln

Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Sicherung
durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen und
wechseln Sie sie bei Bedarf aus.

1
2

UK AURIS_HV_HB_OM_German_OM12L09M.book  476 ページ  ２０１６年６月２８日　火曜日　午後６時２１分

477

7-3. Wartung in Eigenregie

7

Wartung

 und Pfle

ge des Fahr

zeug

s

UK_AURIS_HV_HB_EM (OM12L09M)

Typ B:

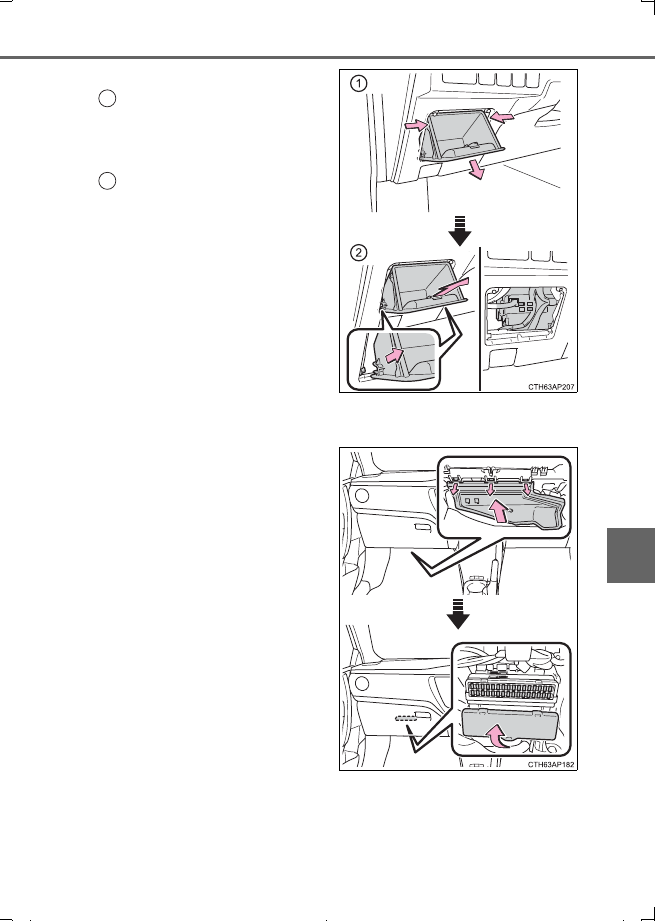

Öffnen Sie das Zusatzstaufach.
Drücken Sie beide Seiten des
Zusatzstaufachs nach innen, um
die Klemmen zu lösen.

Ziehen Sie das Zusatzstaufach
heraus und lösen Sie die unte-
ren Klemmen.



Unter der Instrumententafel auf der Beifahrerseite (Fahrzeuge mit Rechts-
lenkung)

Typ A:

Entfernen Sie die Abdeckung* und
den Deckel.

1

2

*

: Je nach Ausstattung

UK AURIS_HV_HB_OM_German_OM12L09M.book  477 ページ  ２０１６年６月２８日　火曜日　午後６時２１分

478

7-3. Wartung in Eigenregie

UK_AURIS_HV_HB_EM (OM12L09M)

Typ B:

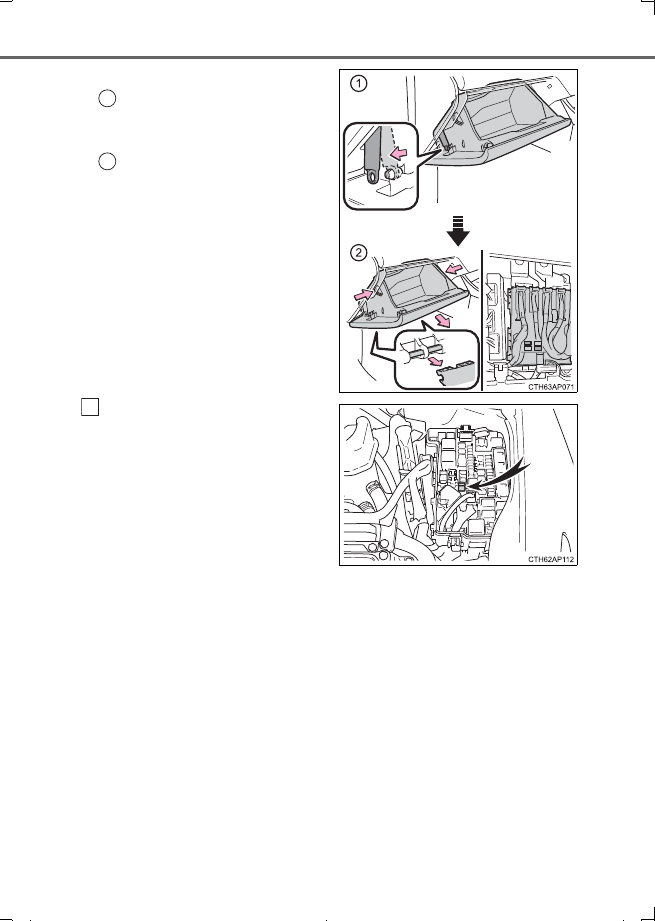

Öffnen Sie das Handschuhfach.
Schieben Sie die Befestigungs-
strebe zur Seite.

Drücken Sie beide Seiten des
Handschuhfachs nach innen,
um die oberen Klemmen zu
lösen. Ziehen Sie dann das
Handschuhfach heraus und
lösen Sie die unteren Klemmen.

Entfernen Sie die Sicherung mit
dem Sicherungszieher.

Mit dem Sicherungszieher können nur
Sicherungen vom Typ A ausgebaut
werden.

1

2

3

UK AURIS_HV_HB_OM_German_OM12L09M.book  478 ページ  ２０１６年６月２８日　火曜日　午後６時２１分

479

7-3. Wartung in Eigenregie

7

Wartung

 und Pfle

ge des Fahr

zeug

s

UK_AURIS_HV_HB_EM (OM12L09M)

Prüfen Sie, ob die Sicherung durchgebrannt ist.

Normale Sicherung

Durchgebrannte Sicherung

Typ A, B, C und D:
Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der ent-
sprechenden Amperezahl. Die Amperezahl finden Sie auf dem Deckel des Siche-
rungskastens.

Typ E:
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.

4

1
2



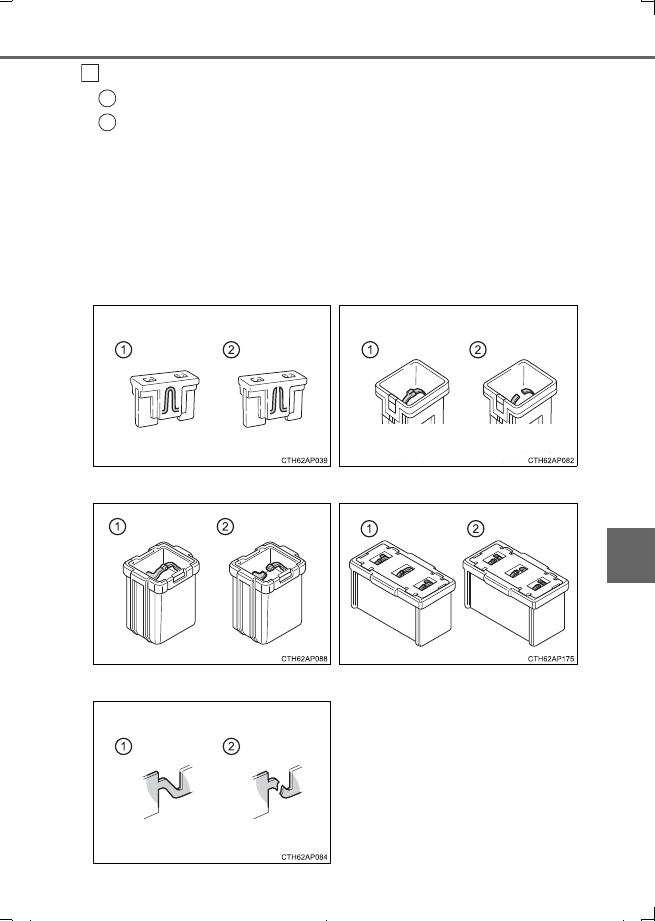

Typ A



Typ B



Typ C



Typ D



Typ E

UK AURIS_HV_HB_OM_German_OM12L09M.book  479 ページ  ２０１６年６月２８日　火曜日　午後６時２１分

480

7-3. Wartung in Eigenregie

UK_AURIS_HV_HB_EM (OM12L09M)

■

Nachdem eine Sicherung ausgewechselt wurde

●

Wenn sich die Leuchten auch nach dem Austausch der Sicherung nicht einschalten,
muss möglicherweise eine Glühlampe ersetzt werden. (



S. 481)

●

Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.

■

Bei einer Überlast in einem Stromkreis

Die Sicherungen sind zum Schutz des Kabelbaums vor Beschädigungen so ausge-
legt, dass sie durchbrennen.

■

Beim Auswechseln von Glühlampen

Toyota empfiehlt die Verwendung originaler Toyota-Produkte, die für dieses Fahrzeug
entwickelt wurden. Da bestimmte Glühlampen mit Stromkreisen verbunden sind, die
dafür konzipiert sind, eine Überlastung zu verhindern, können nicht Original-Teile oder
Teile, die nicht für dieses Fahrzeug entwickelt worden sind, möglicherweise nicht ver-
wendet werden.

WARNUNG

■

Zur Vermeidung von Systemausfällen und Fahrzeugbränden

Beachten Sie die folgenden Vorsichtsmaßnahmen.
Anderenfalls kann es zu Beschädigungen des Fahrzeugs und möglicherweise zu
einem Brand oder zu Verletzungen kommen.

●

Verwenden Sie nie eine Sicherung mit einer höheren Amperezahl als angegeben,
oder einen anderen Gegenstand anstelle der Sicherung.

●

Verwenden Sie immer eine Original-Sicherung von Toyota oder eine gleichwertige
Sicherung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen
Draht.

●

Nehmen Sie an Sicherungen oder Sicherungskästen keine Veränderungen vor.

■

Sicherungskasten in der Nähe des Leistungsreglers

Prüfen oder ersetzen Sie nie die Sicherungen, da sich Hochspannungsteile und -
kabel in der Nähe des Sicherungskastens befinden.
Andernfalls können Sie einen Stromschlag erleiden, der zum Tod oder schweren
Verletzungen führen kann.

HINWEIS

■

Vor dem Ersetzen von Sicherungen

Lassen Sie die Ursache für die Überlast schnellstmöglich von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb feststellen und beseitigen.

UK AURIS_HV_HB_OM_German_OM12L09M.book  480 ページ  ２０１６年６月２８日　火曜日　午後６時２１分

481

7-3. Wartung in Eigenregie

7

Wartung

 und Pfle

ge des Fahr

zeug

s

UK_AURIS_HV_HB_EM (OM12L09M)

Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (



S. 579)

■

Vorn



Fahrzeuge mit Halogenscheinwerfern

Glühlampen

Folgende Glühlampen können Sie selber austauschen. Die Schwierig-
keit des Austauschs ist je nach Glühlampe unterschiedlich. Da Bauteile
beschädigt werden könnten, wird empfohlen, dass der Austausch von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
durchgeführt wird.

Vorbereitungen zum Auswechseln von Glühlampen

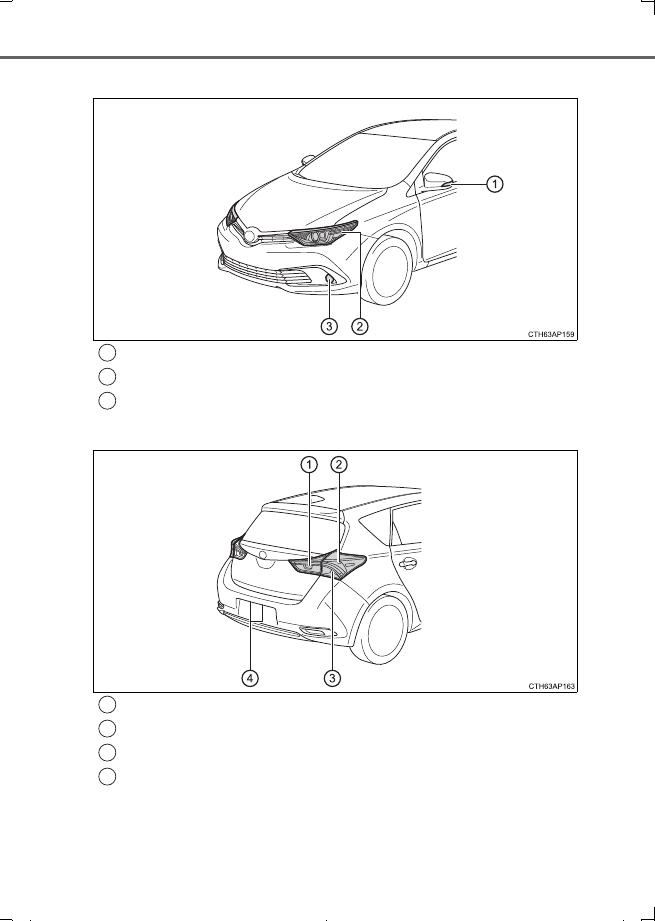

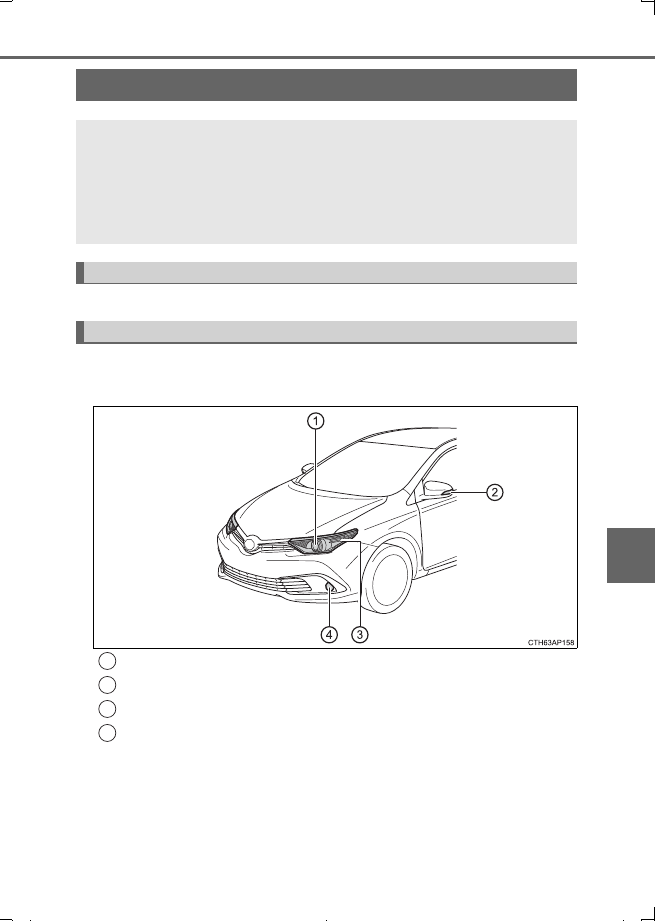

Lage der Glühlampen

Scheinwerfer

Seitliche Fahrtrichtungsanzeiger

Vordere Fahrtrichtungsanzeiger

Nebelscheinwerfer (je nach Ausstattung)

1
2
3
4

UK AURIS_HV_HB_OM_German_OM12L09M.book  481 ページ  ２０１６年６月２８日　火曜日　午後６時２１分

482

7-3. Wartung in Eigenregie

UK_AURIS_HV_HB_EM (OM12L09M)



Fahrzeuge mit LED-Scheinwerfern

■

Hinten (Fahrzeuge mit Linkslenkung)

Seitliche Fahrtrichtungsanzeiger

Vordere Fahrtrichtungsanzeiger

Nebelscheinwerfer (je nach Ausstattung)

1
2
3

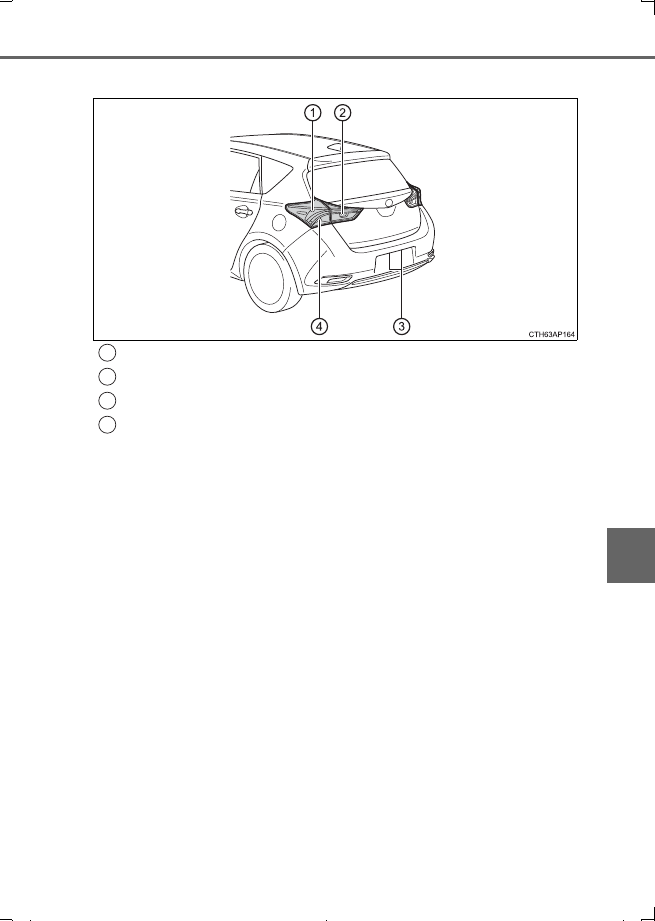

Rückfahrscheinwerfer

Bremsleuchten

Hintere Fahrtrichtungsanzeiger

Kennzeichenleuchten

1
2
3
4

UK AURIS_HV_HB_OM_German_OM12L09M.book  482 ページ  ２０１６年６月２８日　火曜日　午後６時２１分

483

7-3. Wartung in Eigenregie

7

Wartung

 und Pfle

ge des Fahr

zeug

s

UK_AURIS_HV_HB_EM (OM12L09M)

■

Hinten (Fahrzeuge mit Rechtslenkung)

Bremsleuchten

Rückfahrscheinwerfer

Kennzeichenleuchten

Hintere Fahrtrichtungsanzeiger

1
2
3
4

UK AURIS_HV_HB_OM_German_OM12L09M.book  483 ページ  ２０１６年６月２８日　火曜日　午後６時２１分

484

7-3. Wartung in Eigenregie

UK_AURIS_HV_HB_EM (OM12L09M)

■

Scheinwerfer (Fahrzeuge mit Halogenscheinwerfern)

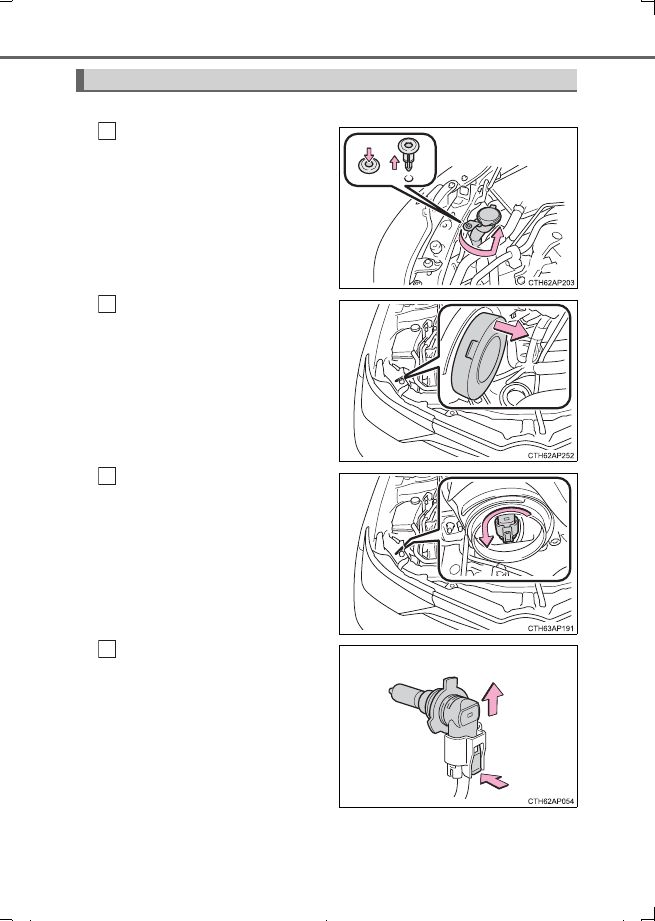

Entfernen Sie den Befestigungs-
clip. Ziehen Sie die Waschflüs-
sigkeits-Einfüllöffnung heraus,
nachdem Sie sie gedreht haben.
(Nur beim Austausch der rech-
ten Glühlampe.)

Entfernen Sie die Abdeckung.

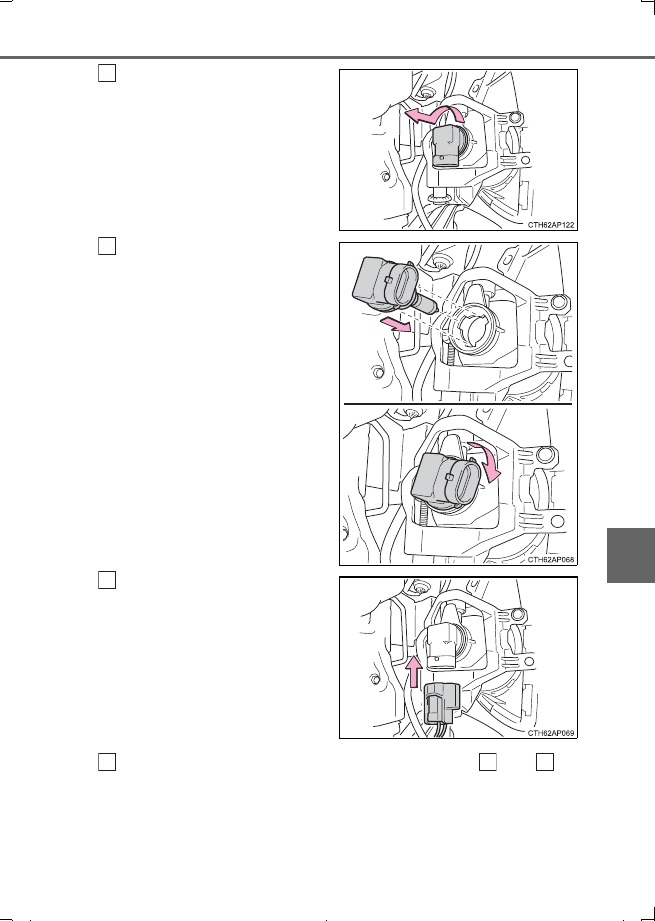

Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
nehmen Sie ihn heraus.

Ziehen Sie den Steckverbinder,
während Sie die Entriegelung
drücken.

Glühlampen auswechseln

1

2

3

4

UK AURIS_HV_HB_OM_German_OM12L09M.book  484 ページ  ２０１６年６月２８日　火曜日　午後６時２１分

485

7-3. Wartung in Eigenregie

7

Wartung

 und Pfle

ge des Fahr

zeug

s

UK_AURIS_HV_HB_EM (OM12L09M)

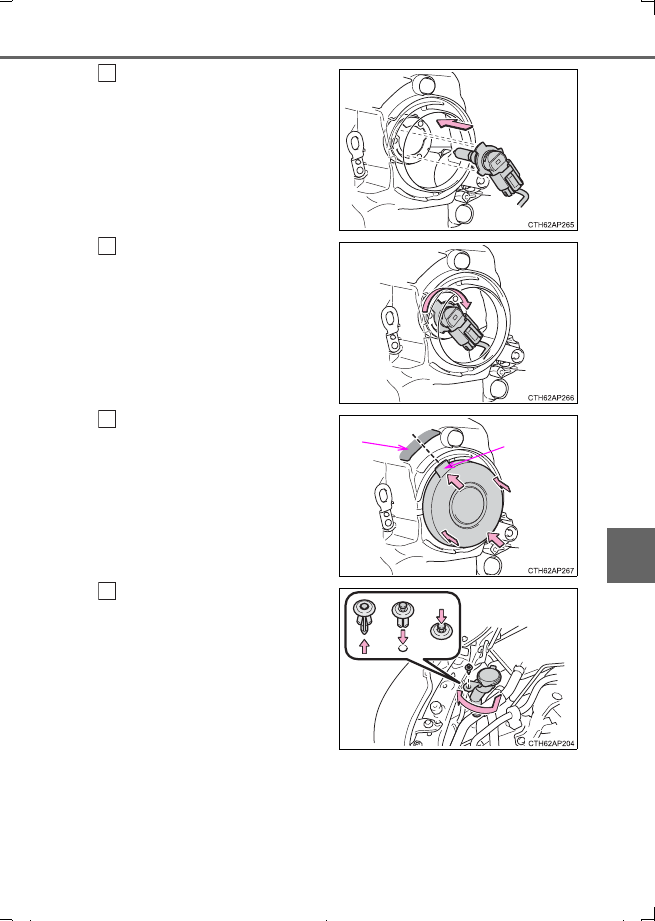

Ersetzen Sie die Glühlampe und
setzen Sie den Lampensockel
ein.

Richten Sie die 3 Laschen an der
Glühlampe an der Fassung aus und
setzen Sie sie ein.

Drehen Sie den Lampensockel
sicher fest.

Rütteln Sie leicht am Lampenso-
ckel, um zu prüfen, dass die Lampe
nicht lose sitzt, schalten Sie die
Scheinwerfer einmal an und verge-
wissern Sie sich, dass kein Licht
durch die Fassung austritt.

Bauen Sie die Abdeckung ein.

Um sicherzustellen, dass die Abde-
ckung sicher eingebaut ist, richten
Sie den vorstehenden Teil (A) an
der Mitte des in der Abbildung dar-
gestellten Bereichs (B) aus und drü-
cken fest gegen den Rand der
Abdeckung.

Montieren Sie die Waschflüssig-
keits-Einfüllöffnung wieder
durch Einsetzen und Drehen.
Bringen Sie den Befestigungs-
clip an. (Nur beim Austausch
der rechten Glühlampe.)

5

6

A

B

7

8

UK AURIS_HV_HB_OM_German_OM12L09M.book  485 ページ  ２０１６年６月２８日　火曜日　午後６時２１分

486

7-3. Wartung in Eigenregie

UK_AURIS_HV_HB_EM (OM12L09M)

■

Nebelscheinwerfer (je nach Ausstattung)

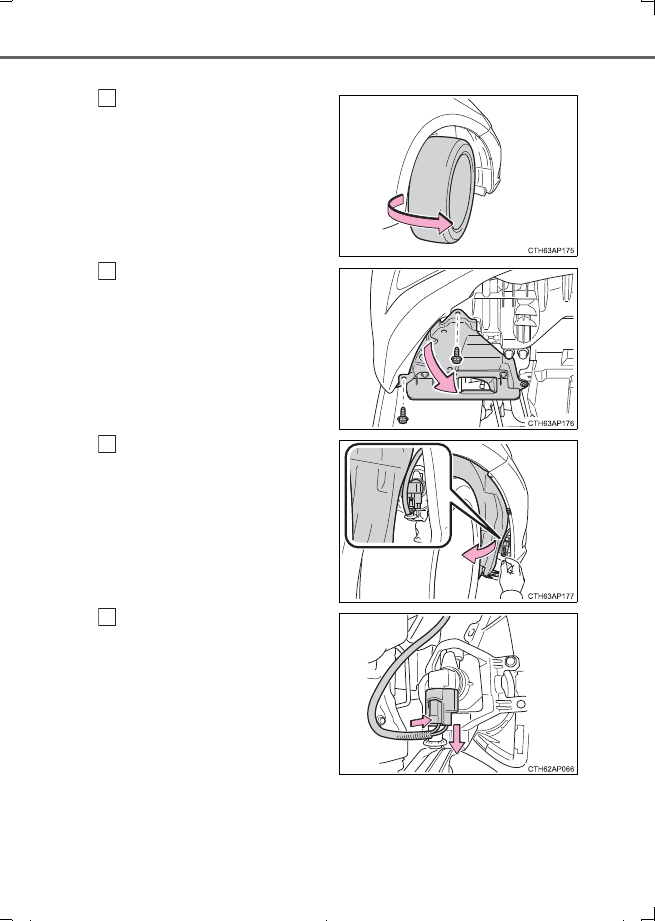

Drehen Sie das Lenkrad in die
entgegengesetzte Richtung der
zu ersetzenden Leuchte.

Drehen Sie das Lenkrad so, dass
Ihre Hand zwischen dem Reifen und
dem Innenkotflügel gut Platz hat.

Entfernen Sie die 2 Schrauben
und entfernen Sie teilweise den
Innenkotflügel.

Nehmen Sie den Innenkotflügel
teilweise ab, bis die Glühlampe
zu sehen ist.

Ziehen Sie den Steckverbinder,
während Sie die Entriegelung
drücken.

1

2

3

4

UK AURIS_HV_HB_OM_German_OM12L09M.book  486 ページ  ２０１６年６月２８日　火曜日　午後６時２１分

487

7-3. Wartung in Eigenregie

7

Wartung

 und Pfle

ge des Fahr

zeug

s

UK_AURIS_HV_HB_EM (OM12L09M)

Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
nehmen Sie ihn heraus.

Setzen Sie eine neue
Glühlampe ein.

Richten Sie die 3 Laschen an der
Glühlampe an der Fassung aus und
setzen Sie sie ein.

Drehen Sie im Uhrzeigersinn, um
den Lampensockel zu sichern.

Setzen Sie den Steckverbinder
ein.

Rütteln Sie leicht am Steckverbin-
der, um zu prüfen, dass er nicht lose
sitzt, schalten Sie die Nebelschein-
werfer einmal an und vergewissern
Sie sich, dass kein Licht durch die
Fassung austritt.

Beim Einbau des Innenkotflügels die Anweisungen in

 und

 in

umgekehrter Reihenfolge ausführen.

Stellen Sie sicher, dass der Innenkotflügel an der Innenseite der Stoßstange
angebracht ist.

5

6

7

8

3

2

UK AURIS_HV_HB_OM_German_OM12L09M.book  487 ページ  ２０１６年６月２８日　火曜日　午後６時２１分

488

7-3. Wartung in Eigenregie

UK_AURIS_HV_HB_EM (OM12L09M)

■

Vordere Fahrtrichtungsanzeiger

Entfernen Sie den Befestigungs-
clip. Ziehen Sie die Waschflüs-
sigkeits-Einfüllöffnung heraus,
nachdem Sie sie gedreht haben.
(Nur beim Austausch der rech-
ten Glühlampe.)

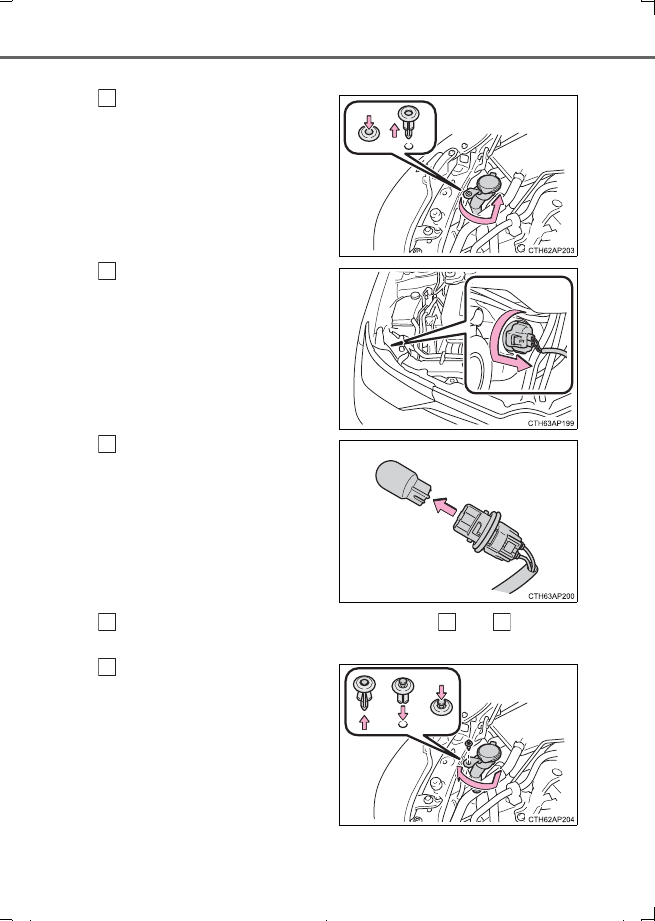

Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.

Entfernen Sie die Glühlampe.

Beim Einbau der Glühlampe die Anweisungen in

 und

 in umge-

kehrter Reihenfolge ausführen.

Montieren Sie die Waschflüssig-
keits-Einfüllöffnung wieder
durch Einsetzen und Drehen.
Bringen Sie den Befestigungs-
clip an. (Nur beim Austausch
der rechten Glühlampe.)

1

2

3

4

3

2

5

UK AURIS_HV_HB_OM_German_OM12L09M.book  488 ページ  ２０１６年６月２８日　火曜日　午後６時２１分

489

7-3. Wartung in Eigenregie

7

Wartung

 und Pfle

ge des Fahr

zeug

s

UK_AURIS_HV_HB_EM (OM12L09M)

■

Bremsleuchten und hintere Fahrtrichtungsanzeiger

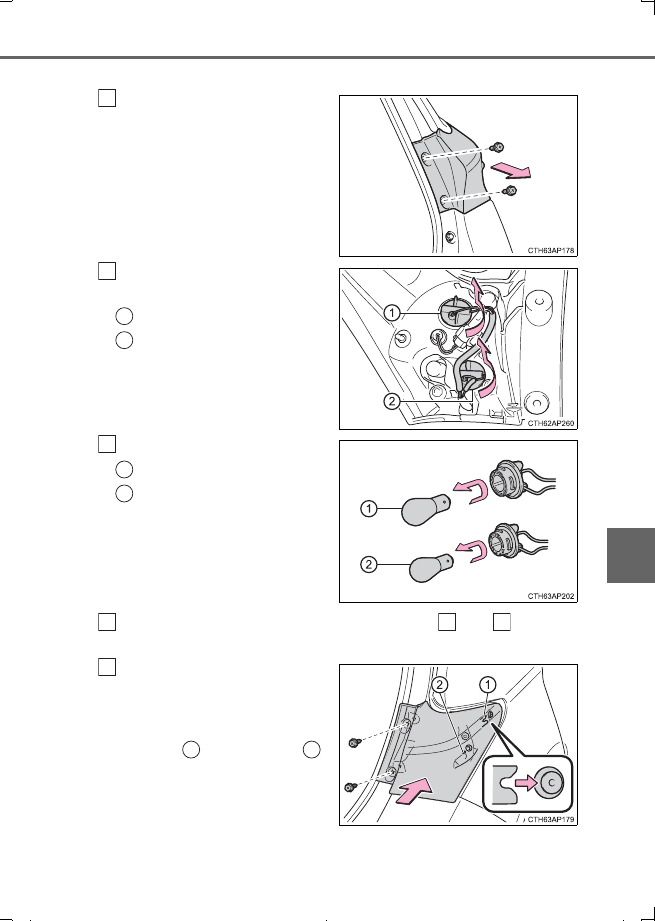

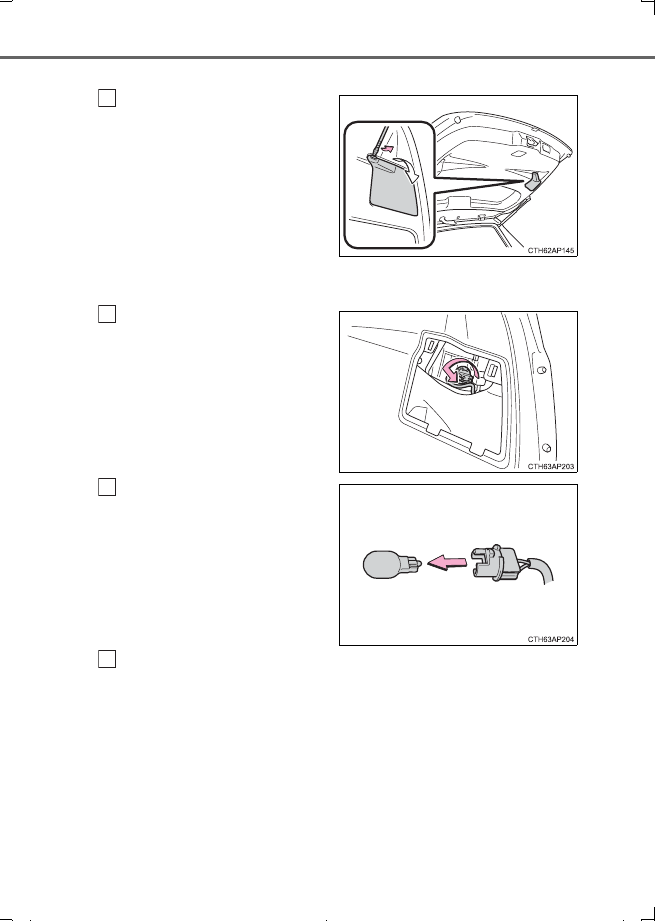

Öffnen Sie die Heckklappe und
entfernen Sie die 2 Schrauben.
Nehmen Sie die Leuchtenbau-
gruppe heraus, indem Sie sie
gerade nach hinten ziehen.

Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.

Bremsleuchten

Hintere Fahrtrichtungsanzei-
ger

Entfernen Sie die Glühlampe.

Bremsleuchten

Hintere Fahrtrichtungsanzei-
ger

Beim Einbau der Glühlampe die Anweisungen in

 und

 in umge-

kehrter Reihenfolge ausführen.

Setzen Sie die Leuchtenbau-
gruppe ein und montieren Sie
anschließend die 2 Schrauben.

Richten Sie beim Montieren die
Führung (

) und den Stift (

)

der Leuchtenbaugruppe an der Fas-
sung aus.

1

2

1
2

3

1
2

4

3

2

5

1

2

UK AURIS_HV_HB_OM_German_OM12L09M.book  489 ページ  ２０１６年６月２８日　火曜日　午後６時２１分

490

7-3. Wartung in Eigenregie

UK_AURIS_HV_HB_EM (OM12L09M)

■

Rückfahrscheinwerfer

Öffnen Sie die Heckklappe und
entfernen Sie die Abdeckung.

Führen Sie einen Schlitzschrau-
bendreher oder Ähnliches in das
Loch an der Oberseite der Abde-
ckung ein und entfernen Sie sie wie
in der Abbildung gezeigt.

Um eine Beschädigung des Fahr-
zeugs zu vermeiden, den Schlitz-
schraubendreher mit Klebeband
umwickeln.

Drehen Sie den Lampensockel
gegen den Uhrzeigersinn und
nehmen Sie ihn heraus.

Entfernen Sie die Glühlampe.

Führen Sie beim Einbau die genannten Schritte in umgekehrter Reihen-
folge aus.

1

2

3

4

UK AURIS_HV_HB_OM_German_OM12L09M.book  490 ページ  ２０１６年６月２８日　火曜日　午後６時２１分
