4-5. 運転支援装置について

警告

■

レーダーセンサーの故障や誤作動を防ぐために

次のことをお守りください。
お守りいただかないと、レーダーセンサーが正常に作動せず、思わぬ事故につ
ながり、重大な傷害におよぶか、最悪の場合死亡につながるおそれがあります。

●

レーダーセンサーとフロントグリルエンブレムは常にきれいにしておく

●

レーダーセンサーやフロントグリルエンブレム周辺にアクセサリーを付けた
り、ステッカー（透明なものを含む）などを貼ったりしない

●

レーダーセンサー周辺への強い衝撃を避ける
レーダーセンサー・フロントグリル・フロントバンパーに強い衝撃を受けた際
は、必ずトヨタ販売店で点検を受けてください。

●

レーダーセンサーを分解しない

●

レーダーセンサーやフロントグリルエンブレムを改造したり、塗装したりしな
い

●

レーダーセンサー・フロントグリル・フロントバンパーの脱着や交換が必要な
場合は、トヨタ販売店にご相談ください。

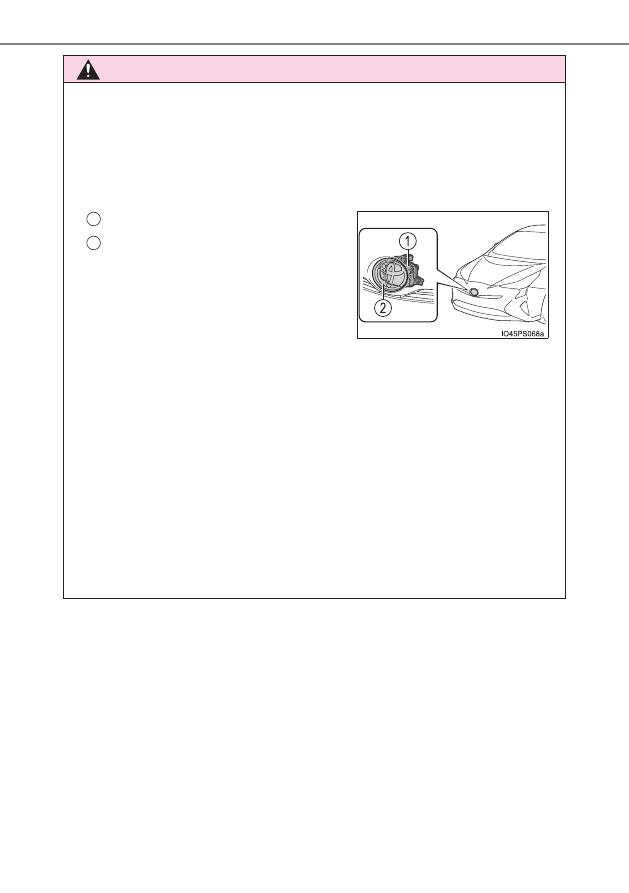

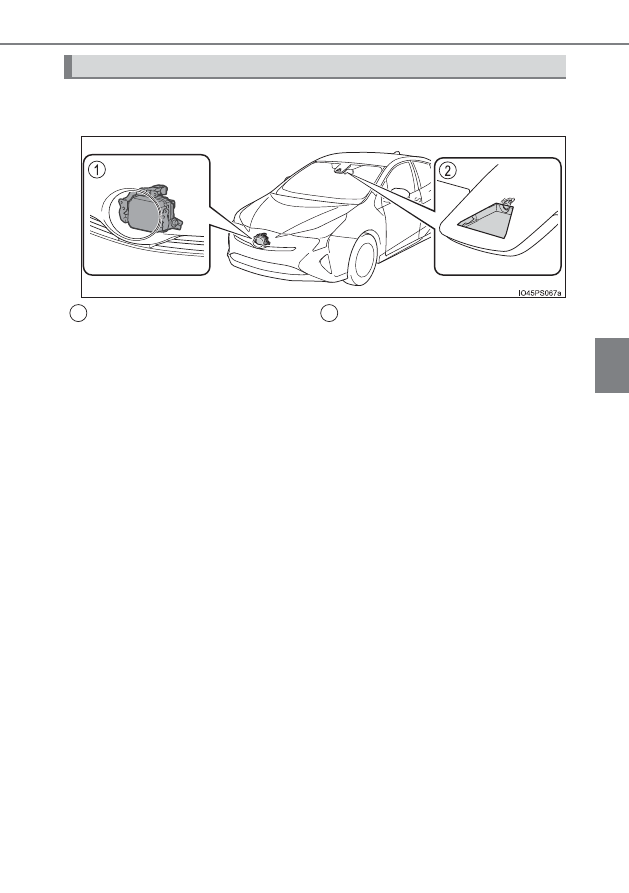

レーダーセンサー

フロントグリルエンブレム

レーダーセンサー前面やフロントグリル
エンブレム前後面に汚れ・水滴・雪など
が付着した場合は、取り除いてください。

お手入れをする際は、レーダーセンサー
やフロントグリルエンブレムを傷付けな
いよう、やわらかい布を使ってください。

241

4-5. 運転支援装置について

運転

警告

■

カメラセンサーの故障や誤作動を防ぐために

次のことをお守りください。
お守りいただかないと、カメラセンサーが正常に作動せず、思わぬ事故につな
がり、重大な傷害におよぶか、最悪の場合死亡につながるおそれがあります。

●

フロントウインドウガラスは常にきれいにしておく

･フロントウインドウガラス外側に汚れ・油膜・水滴・雪などが付着した場

合は、取り除いてください。

･フロントウインドウガラスにガラスコーティング剤を使用していても、カ

メラセンサー前部に水滴などが付着した場合は、ワイパーでふき取ってく
ださい。

･フロントウインドウガラス内側のカメラセンサー取り付け部が汚れた場合

は、トヨタ販売店にご相談ください。

●

カメラセンサー前部のフロントウインドウガラスが曇ったり、結露したり、凍
結したりした場合は、フロントデフロスターで取り除く（→ P. 371）

●

カメラセンサー前部のフロントウインドウガラスの水滴をワイパーが正しく
ふき取れないときは、ワイパーゴムまたはワイパーブレードを交換する

･ワイパーゴムの交換：→ P. 452
･ワイパーブレードの交換が必要な場合は、トヨタ販売店にご相談ください。

●

フロントウインドウガラスにフィルムを貼らない

●

フロントウインドウガラスに傷・ひびなどが生じた場合は、そのまま放置せず
に交換する
フロントウインドウガラスの交換が必要な場合は、トヨタ販売店にご相談くだ
さい。

●

カメラセンサーに液体をかけない

●

カメラセンサーに強い光を照射しない

●

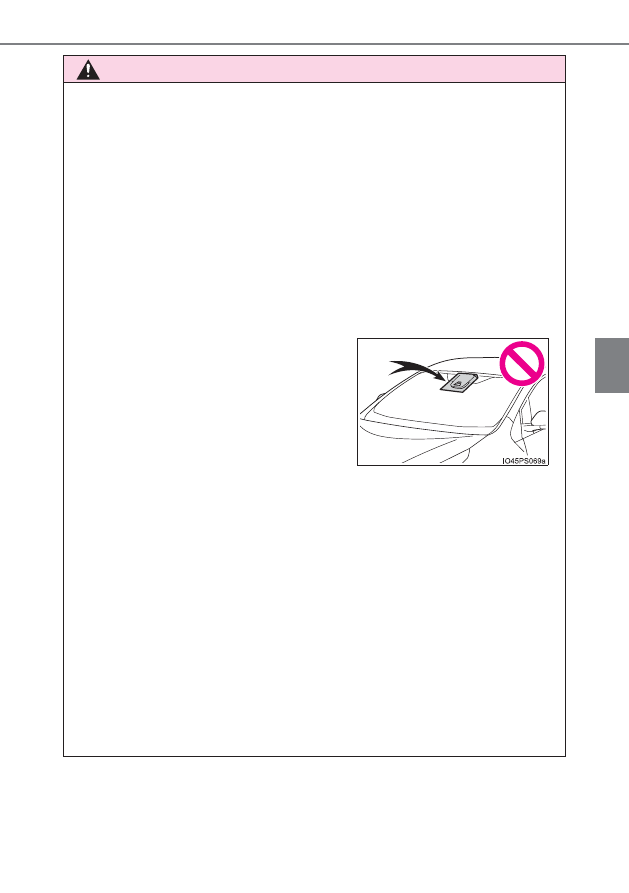

カメラセンサー前部のフロントウインド
ウガラス（図に示す範囲）にアンテナを取
り付けたり、ステッカー（透明なものを含
む）などを貼ったりしない

242

4-5. 運転支援装置について

■

レーダーセンサーの取り扱い

警告

●

カメラセンサーのレンズを汚したり、傷を付けたりしない
フロントウインドウガラス内側を掃除するときは、ガラスクリーナーがレンズ
に付着しないようにしてください。また、レンズにはふれないでください。
レンズに汚れ・傷がある場合は、トヨタ販売店にご相談ください。

●

カメラセンサーに強い衝撃を加えない

●

カメラセンサーの取り付け位置や向きを変更したり、取りはずしたりしない

●

カメラセンサーを分解しない

●

カメラセンサー付近に電子機器や、強い電波を発信する機器を取り付けない

●

インナーミラーなどのカメラセンサー周辺部品や天井を改造しない

●

ボンネット・フロントグリル・フロントバンパーに、カメラセンサーの視界を
さえぎる可能性のあるアクセサリーを取り付けない
詳しくはトヨタ販売店にご相談ください。

●

ルーフ上に全長の長い荷物（サーフボードなど）を積むときは、カメラセン
サーの視界をさえぎらないようにする

●

ヘッドランプなどのランプ類を改造しない

知識

243

運転

4-5. 運転支援装置について

PCS（プリクラッシュセーフティシステム）

★

◆

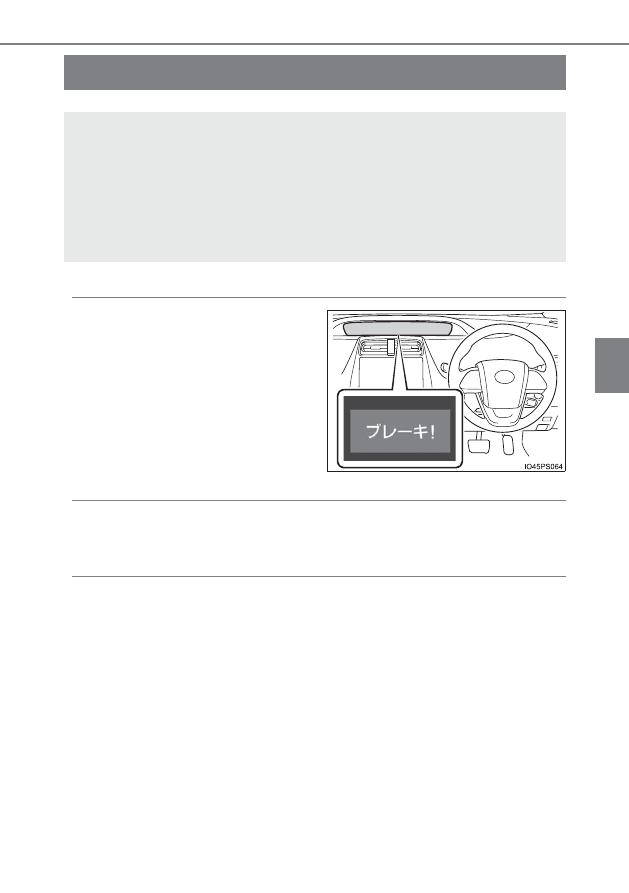

衝突警報

衝突の可能性が高いとシステム
が判断したとき、

“ピピピ・・・”

とブザー音が鳴り、マルチイン
フォメーションディスプレイに
メッセージを表示し、回避操作を
うながします。

◆

プリクラッシュブレーキアシスト

衝突の可能性が高いとシステムが判断したとき、ブレーキペダルが踏
まれる強さに応じてブレーキ力を増強します。

◆

プリクラッシュブレーキ

衝突の可能性が高いとシステムが判断したときに衝突警報を行い、さ
らに衝突の可能性が高まったと判断したときは、ブレーキが自動でか
かり、衝突回避を支援、あるいは衝突速度の低減に寄与します。

★

：グレード、オプションなどにより、装備の有無があります。

進路上の車両や歩行者を前方センサーで検出し、衝突の可能性が高いと
システムが判断したときに、警報やブレーキ力制御により運転者の衝突
回避操作を補助します。また、衝突の可能性がさらに高まったと判断し
たときは、自動的にブレーキを作動させることで、衝突回避を支援、あ
るいは衝突被害の軽減に寄与します。

必要に応じて、プリクラッシュセーフティシステムの ON ／ OFF や、
警報タイミングを切りかえることができます。（→ P. 246）

244

4-5. 運転支援装置について

警告

■

安全にお使いいただくために

●

安全運転を行う責任は運転者にあります。常に周囲の状況を把握し、安全運転
に努めてください。
プリクラッシュセーフティシステムを日常のブレーキ操作のかわりには絶対
に使用しないでください。本システムはあらゆる状況で衝突を回避または衝突
の被害を軽減するものではありません。システムに頼ったり、安全を委ねる運
転をしたりすると思わぬ事故につながり、重大な傷害におよぶか、最悪の場合
死亡につながるおそれがあります。

●

プリクラッシュセーフティシステムは衝突回避を支援、あるいは衝突被害の軽
減に寄与することを目的としていますが、その効果はさまざまな条件によりか
わります。そのため、常に同じ性能を発揮できるものではありません。
次の項目をお読みいただき、システムを過信せず安全運転に努めてください。

･衝突の可能性がなくてもシステムが作動するおそれがあるとき：→ P. 248
･システムが正常に作動しないおそれがあるとき：→ P. 250

●

お客様ご自身でプリクラッシュセーフティシステムの作動テストを行わない
でください。状況によってシステムが正常に作動せず、思わぬ事故につながる
おそれがあります。

■

プリクラッシュブレーキについて

●

プリクラッシュブレーキが作動したときは、強いブレーキがかかります。

●

プリクラッシュブレーキの作動により車両が停止したときは、約 2 秒後にプ
リクラッシュブレーキが解除されます。必要に応じて運転者自らブレーキをか
けてください。

●

プリクラッシュブレーキは運転者の操作状態によっては作動しません。運転者
がアクセルペダルを強く踏んでいたり、ハンドルを操作したりしていると、場
合によっては運転者の回避操作とシステムが判断し、プリクラッシュブレーキ
が作動しない場合があります。

●

プリクラッシュブレーキ作動中に、アクセルペダルを強く踏んだり、ハンドル
を操作したりすると、場合によっては運転者の回避操作とシステムが判断し、
プリクラッシュブレーキの作動が解除されます。

●

ブレーキペダルを踏んでいるときは、運転者の回避操作とシステムが判断し、
プリクラッシュブレーキの作動開始タイミングが遅れる場合があります。

245

4-5. 運転支援装置について

運転

警告

■

プリクラッシュセーフティシステムを OFF にするとき

次のときは、システムを OFF にしてください。
システムが正常に作動せず、思わぬ事故につながり、重大な傷害におよぶか、
最悪の場合死亡につながるおそれがあります。

●

けん引されるとき

●

けん引するとき

●

トラック・船舶・列車などに積載するとき

●

車両をリフトで上げ、ハイブリッドシステムを始動しタイヤを空転させるとき

●

点検でシャシーダイナモやフリーローラーなどを使用するとき

●

事故などにより、フロントバンパーやフロントグリルに強い衝撃が加わったと
き

●

事故や故障で自車の走行が不安定なとき

●

オフロード走行やスポーツ走行をするとき

●

タイヤの空気圧が適正でないとき

●

著しく摩耗したタイヤを装着しているとき

●

メーカー指定のサイズ以外のタイヤを装着しているとき

●

タイヤチェーンを装着しているとき

●

応急用タイヤ

★

やタイヤパンク応急修理キット

★

を使用しているとき

●

車両に前方センサーをさえぎるような装備品（除雪装置など）を一時的に取り
付けているとき

★

：グレード、オプションなどにより、装備の有無があります。

246

4-5. 運転支援装置について

■

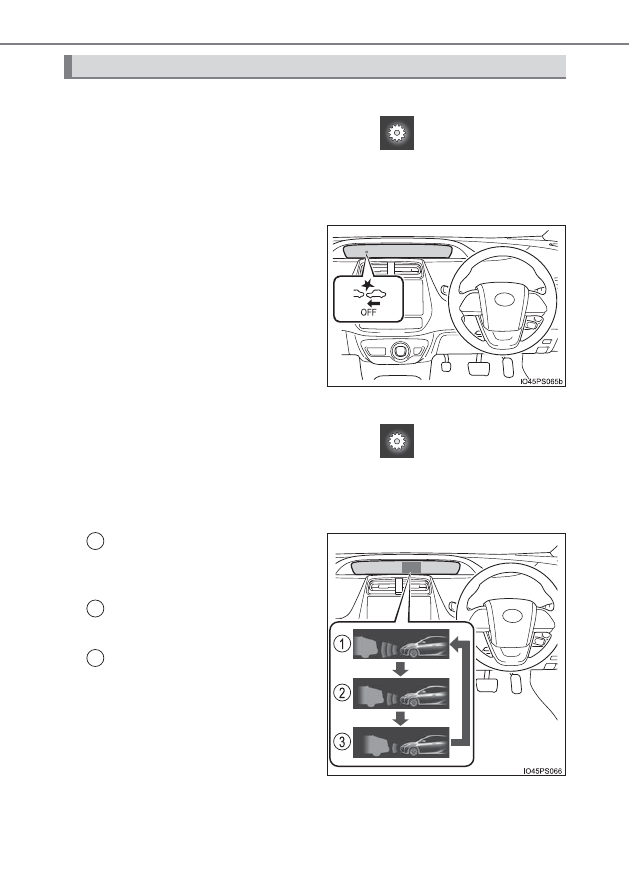

プリクラッシュセーフティシステムの ON ／ OFF を変更する

マルチインフォメーションディスプレイの

画面（→ P. 126）か

ら、プリクラッシュセーフティシステムの ON（作動）／ OFF（非作
動）を変更することができます。

パワースイッチが ON モードになるたびシステムは ON になります。

システムを OFF にすると、PCS
警告灯が点灯します。

■

プリクラッシュセーフティシステムの警報タイミングを変更する

マルチインフォメーションディスプレイの

画面（→ P. 126）か

ら、プリクラッシュセーフティシステムの警報タイミングを変更する
ことができます。

パワースイッチを OFF にしても選択した警報タイミングは継続します。

遠い

「中間」より警報タイミングが早くな

る

中間

初期設定

近い

「中間」より警報タイミングが遅くな

る

プリクラッシュセーフティシステムの設定変更

247

4-5. 運転支援装置について

運転

■

システムの作動条件

プリクラッシュセーフティシステムが ON で、前方の車両や歩行者と衝突の可能
性が高いとシステムが判断したときに作動します。各機能の作動速度は次のとお
りです。

●

衝突警報

･自車速度約 10 ∼ 180km/h（検出対象が歩行者のときは、自車速度約 10

∼ 80km/h）

･自車から見た前方の車両や歩行者との相対速度約 10km/h 以上

●

プリクラッシュブレーキアシスト

･自車速度約 30 ∼ 180km/h（検出対象が歩行者のときは、自車速度約 30

∼ 80km/h）

･自車から見た前方の車両や歩行者との相対速度約 30km/h 以上

●

プリクラッシュブレーキ

･自車速度約 10 ∼ 180km/h（検出対象が歩行者のときは、自車速度約 10

∼ 80km/h）

･自車から見た前方の車両や歩行者との相対速度約 10km/h 以上

ただし、次のときシステムは作動しません。

●

補機バッテリー端子を脱着したあと、しばらく走行するまでのあいだ

●

シフトポジションが R のとき

●

VSC が OFF のとき（衝突警報のみ作動可能状態になります）

●

PCS 警告灯が点滅または点灯しているとき

■

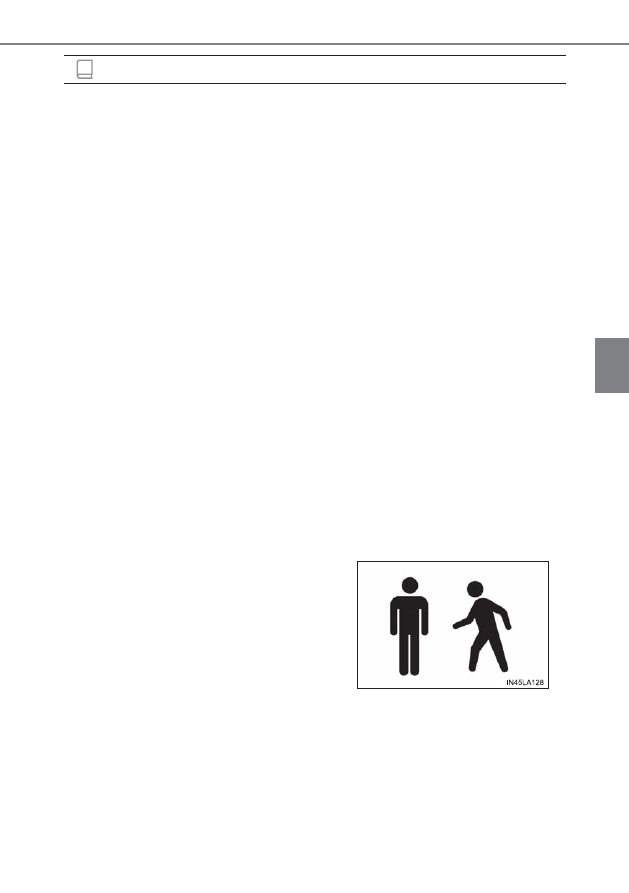

歩行者検出について

■

プリクラッシュブレーキの作動解除

プリクラッシュブレーキ作動中に次の操作をすると、プリクラッシュブレーキの
作動が解除されます。

●

アクセルペダルを強く踏み込む

●

ハンドルを大きくきる、またはすばやく操作する

知識

対象となる歩行者の大きさ・輪郭・動きなど
から検出します。

周囲の明るさや、歩行者の動き・姿勢・角度
などによっては、歩行者を検出できず、シス
テムが正常に作動しないおそれがあります。

（→ P. 251）

248

4-5. 運転支援装置について

■

衝突の可能性がなくてもシステムが作動するおそれがあるとき

●

例えば次のような状況では、システムが衝突の可能性があると判断し、作動す
るおそれがあります。

･車両や歩行者のすぐそばを通過するとき
･車線を変更して先行車を追いこすとき
･車線変更している先行車を追い抜くとき

･先行車が急減速したとき
･路面にうねり・凹凸があるときなど、車両姿勢が変化しているとき
･道路脇の構造物（ガードレール・電柱・木・壁など）に近付いたとき

･道路脇が構造物に囲まれた狭い道（狭いトンネル・鉄橋など）を走行するとき
･路上または道路脇に金属物（マンホール・鉄板など）

・段差・突起物があるとき

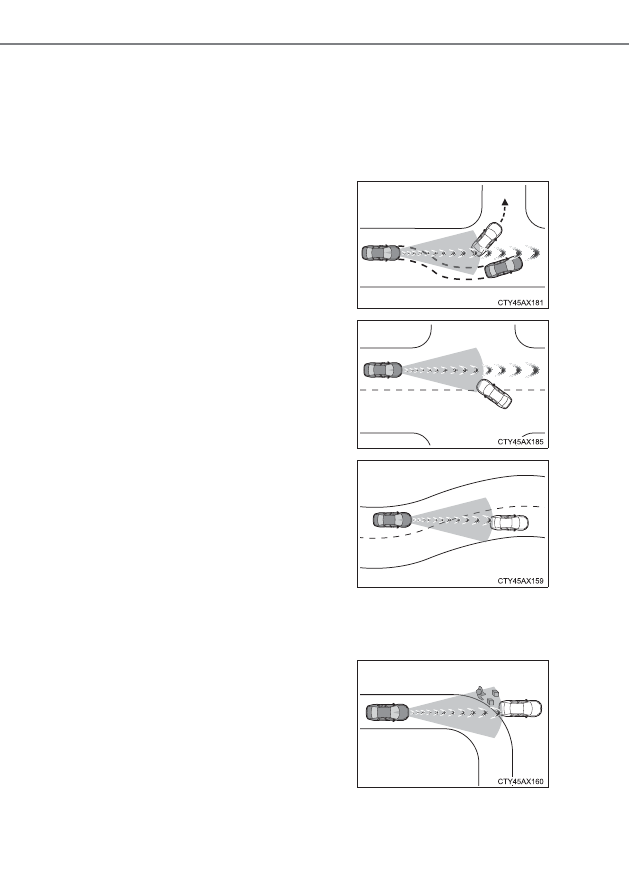

･右左折する先行車を追いこすとき

･右左折待ちの対向車とすれ違うとき

･隣の車線の前方車両との位置関係がず

れる道（曲がりくねった道など）を走行
するとき

･カーブ入り口の道路脇に車両・歩行者・

構造物が存在するとき

249

4-5. 運転支援装置について

運転

･ ETC ゲートや駐車場のゲートなどの開閉バーに急速に接近したとき
･洗車機を使用するとき

･前方車両から水・雪・土埃などの巻き上げがあるとき
･車両前方に水蒸気や煙などがあるとき
･路面または壁面に車両や歩行者との区別がつきにくい模様・ペイントがある

とき

･電波の反射が強い物体（大型トラック・ガードレールなど）の横を走行する

とき

･テレビ塔・放送局・発電所など、強い電波やノイズが発生する場所の近くを

走行するとき

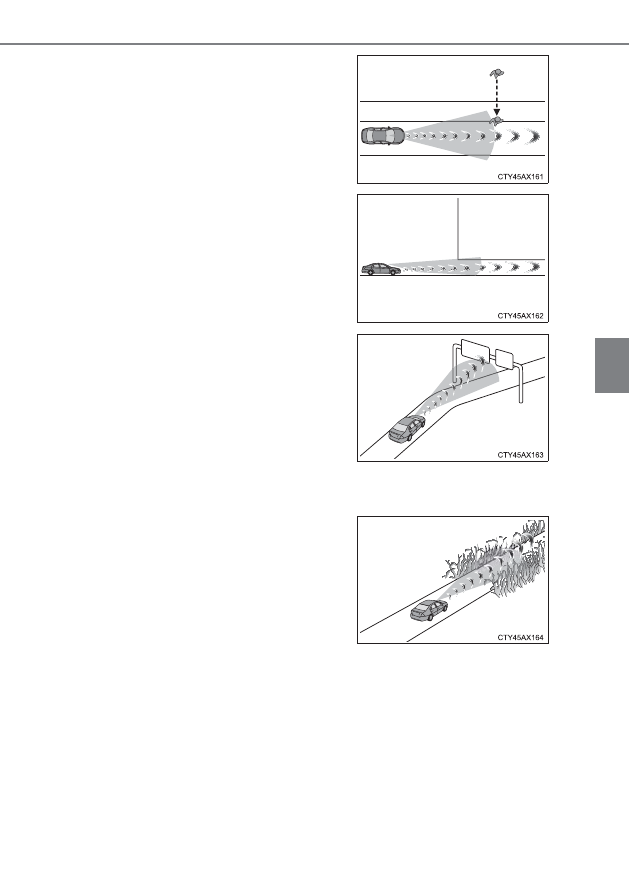

･横断する歩行者が車両のすぐそばに近

付いたとき

･道路上方に構造物（天井の低いトンネ

ル・道路標識など）がある場所を走行す
るとき

･上り坂で道路上方に構造物（看板など）

がある場所を走行するとき

･車両に覆い被さるような障害物（生い

茂った草・垂れ下がった枝・垂れ幕な
ど）がある場所を走行するとき

250

4-5. 運転支援装置について

■

システムが正常に作動しないおそれがあるとき

●

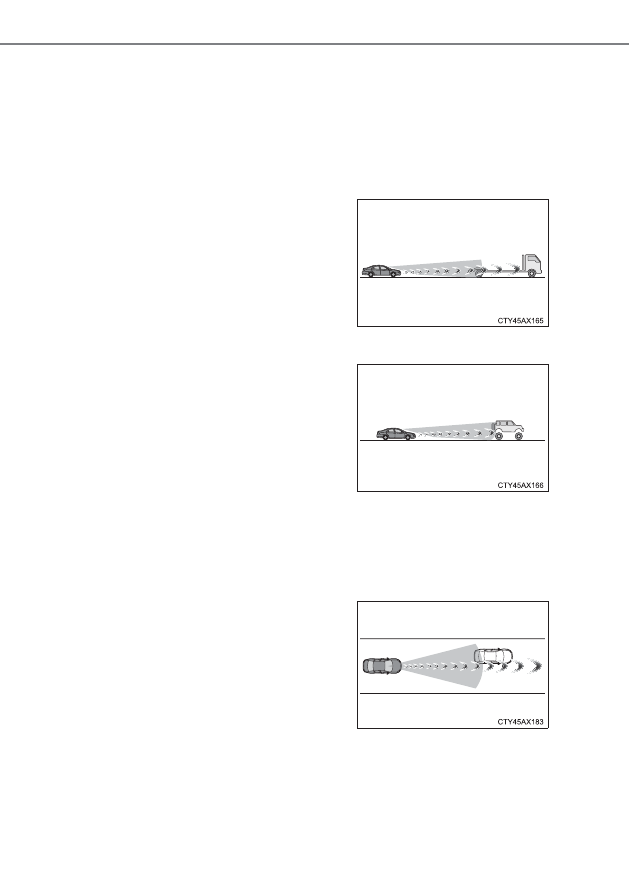

例えば次のような状況では、前方センサーが対象となる車両を検出できず、シ
ステムが正常に作動しないおそれがあります。

･前方から自車に向かって車両が近付いてくるとき
･前方車両がオートバイ・自転車のとき
･車両の側面または前面に近付いたとき
･先行車の後端面積が小さいとき（空荷のトラックなど）

･前方車両の荷台から荷物がはみ出しているとき

･前方車両が特殊な形状のとき（トラクター・サイドカーなど）
･前方車両が太陽光などを強く反射しているとき
･車両が横から割り込んできたり、飛び出してきたりしたとき
･前方車両が急な動きをしたとき（急ハンドル・急加速・急減速など）
･自車が車線変更を行い、変更した車線の先行車に急接近したとき

･悪天候（雨・霧・雪・砂嵐など）のとき
･前方車両から水・雪・土埃などの巻き上げがあるとき
･車両前方に水蒸気や煙などがあるとき
･周囲の明るさが急激に変化する場所を走行するとき（トンネルの出入り口な

ど）

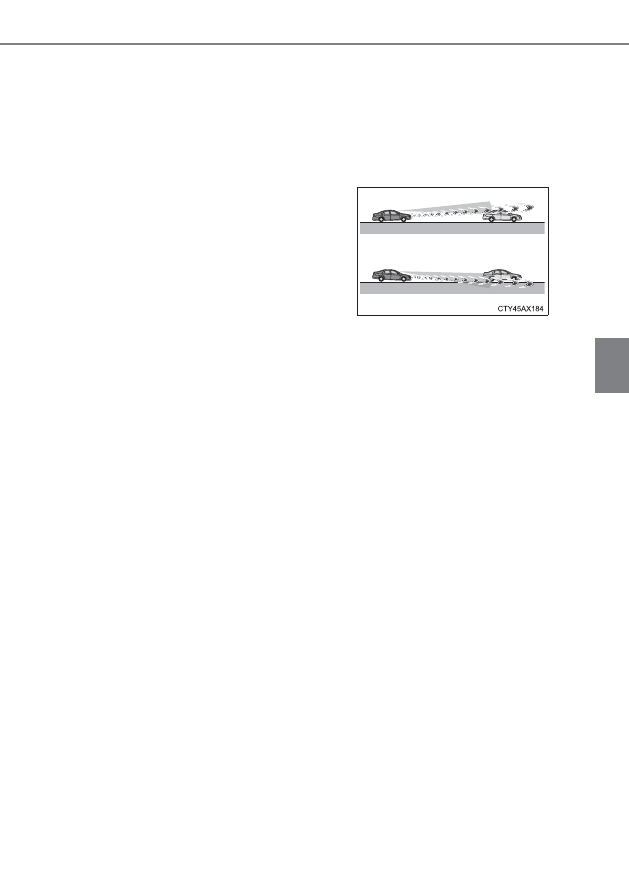

･先行車の後端が低い位置にあるとき（低

床トレーラーなど）

･前方車両の最低地上高が極端に高いと

き

･前方車両と自車の中心がずれていると

き

251

4-5. 運転支援装置について

運転

･強い光（太陽光や対向車のヘッドランプ光など）がカメラセンサーに直接あ

たっているとき

･薄暗いとき（朝方・夕方など）、および夜間やトンネル内
･ハイブリッドシステムを始動したあと、走行を開始してしばらくのあいだ
･右左折中および右左折後の数秒間
･カーブ走行中およびカーブを曲がりきってからの数秒間
･自車が横すべりしているとき

･ホイールアライメントがずれているとき
･ワイパーブレードがカメラセンサーの視界をさえぎっているとき
･ふらつき運転をしているとき
･過度な高速走行をしているとき
･坂道を走行しているとき
･前方センサーの向きがずれているとき

●

例えば次のような状況では、制動力が十分に得られず、システムの性能を発揮
できないおそれがあります。

･ブレーキ性能が十分に発揮できない場合（ブレーキ部品が極度に冷えている・

過熱している・ぬれているなど）

･車両の整備状態（ブレーキ部品・タイヤの摩耗や空気圧など）が良好でない

とき

･砂利道やすべりやすい路面を走行しているとき

●

例えば次のような歩行者は、前方センサーが検出できず、システムが正常に作
動しないおそれがあります。

･身長が約 1m 以下、または約 2 m 以上の歩行者
･合羽・ロングスカートなどを着ていて、全身の輪郭があいまいな歩行者
･大きな荷物を抱えていたり、傘をさしていたりして、体の一部が隠れている

歩行者

･前かがみになっている、またはしゃがんでいる歩行者
･ベビーカー・車いす・自転車などを押している歩行者
･集団でいる歩行者
･白っぽい服を着ていて、極端に明るく見える歩行者
･夜間やトンネル内など、暗闇にいる歩行者
･服装の色合いや明るさなどが背景に溶け込んでいる歩行者
･壁際や車両・フェンス・ガードレールなどのそばにいる歩行者
･路面の金属物（マンホール・鉄板など）上にいる歩行者
･歩く速度が速い歩行者

･車両姿勢が変化しているとき

252

4-5. 運転支援装置について

･歩く速度を急激に変化させている歩行者
･物陰から飛び出してきた歩行者
･車両の側端（ドアミラーなど）すれすれの位置にいる歩行者

■

PCS警告灯が点滅、およびマルチインフォメーションディスプレイに警告メッセー
ジが表示されたとき

システムが一時的に作動しない、またはシステムに異常があるおそれがありま
す。

●

次のときは、状況が改善されると PCS 警告灯・警告メッセージが消え、作動可
能状態になります。

･炎天下などで、前方センサーや前方センサー周辺の温度が高いとき
･極寒の環境などで、前方センサーや前方センサー周辺の温度が低いとき
･レーダーセンサーやフロントグリルエンブレム周辺に雪や汚れなどが付着し

ているとき

･ボンネットが開いているときや、フロントウインドウガラスのカメラセン

サー付近にシールが貼り付けられているときなど、カメラセンサーの前方が
さえぎられているとき

●

PCS 警告灯が点滅したままのとき、および警告メッセージが表示されたままの
ときは、システムに異常があるおそれがあります。トヨタ販売店で点検を受け
てください。

■

VSC を停止したとき

●

VSC の作動を停止（→ P. 356）したときは、プリクラッシュブレーキアシス
ト・プリクラッシュブレーキの作動も停止します。

●

PCS 警告灯が点灯し、マルチインフォメーションディスプレイに「VSC が OFF
のためプリクラッシュブレーキも停止します」が表示されます。

253

運転

4-5. 運転支援装置について

LDA

※

（ステアリング制御付き車線逸脱警報）

★

白（黄）線が整備された、高速道路または自動車専用道路を走行中、車
線からの逸脱の可能性を運転者に警告するとともに、逸脱を回避するた
めのハンドル操作の一部を支援します。

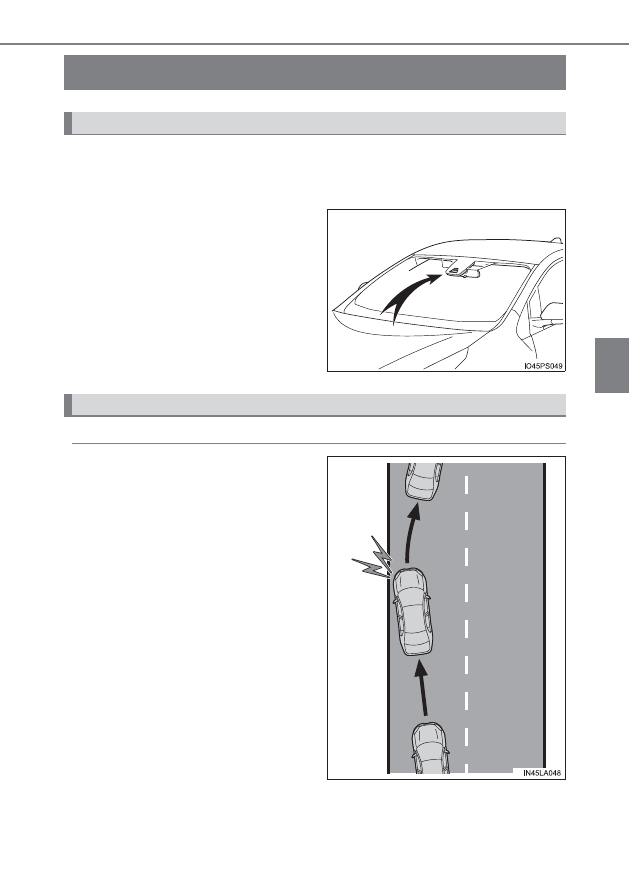

LDA は、フロントウインドウガラ
ス上部のカメラセンサーで、白（黄）
線を認識します。

◆

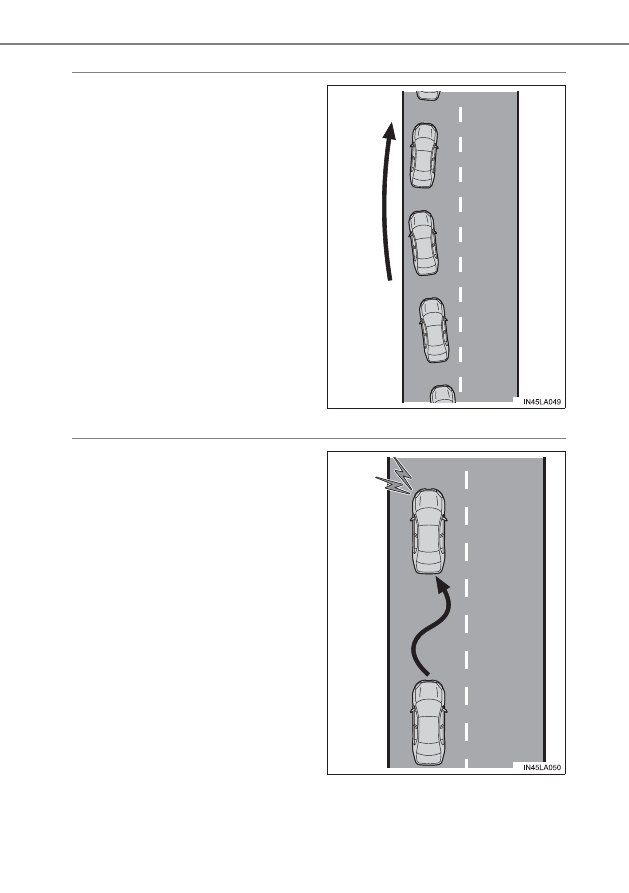

車線逸脱警報機能

車両が車線から逸脱する可能性
がある場合に、マルチインフォ
メーションディスプレイの表示
および、警報ブザーにより注意を
うながします。

警報ブザーが鳴ったときは、まわり
の道路状況を確認の上、ハンドルを
慎重に操作して、白（黄）線内の中
央付近にもどってください。

機能概要

※

：Lane Departure Alert の略

★

：グレード、オプションなどにより、装備の有無があります。

LDA に含まれる機能

254

4-5. 運転支援装置について

◆

ステアリング制御機能

車両が車線から逸脱する可能性
がある場合に、短時間、小さな操
舵力をハンドルに与えて、車線か
らの逸脱を避けるのに必要なハ
ンドル操作の一部を支援します。

一定のあいだハンドルを操作しな
かったり、ハンドルをしっかり握っ
ていない状態での運転が続いたりし
たときは、マルチインフォメーショ
ンディスプレイに警告メッセージが
表示され、機能が一時的に解除され
ます。

◆

ふらつき警報機能

車両がふらついて走行している
とき、または車線から何度もはみ
だしそうになった場合に、警報ブ
ザーおよびマルチインフォメー
ションディスプレイの表示によ
り注意をうながします。
