Toyota Prius Alpha (2017 year). Instruction japanese - part 23





351

6-2. 簡単な点検・部品交換

6

お手入れのしかた

ヒューズを交換したあとは

交換してもランプ類が点灯しないときは、電球を交換してください。

(→ P. 352)

交換しても再度ヒューズが切れる場合は、トヨタ販売店で点検を受けてください。

補機バッテリーからの回路に過剰な負荷がかかると

配線が損傷を受ける前にヒューズが切れるように設計されています。

電球(バルブ)を交換するとき

この車両に指定されているトヨタ純正品のご使用をおすすめします。
一部の電球は過電流を防止する専用回路に接続されているため、この車両指定
のトヨタ純正品以外は使用できない場合があります。

知識

警告

車の故障や、車両火災を防ぐために

次のことをお守りください。
お守りいただかないと、車の故障や火災、けがをするおそれがあります。

規定容量以外のヒューズ、またはヒューズ以外のものを使用しないでくださ
い。

必ずトヨタ純正ヒューズか同等品を使用してください。

ヒューズやヒューズボックスを改造しないでください。

パワーコントロールユニット近くのヒューズボックスについて

高電圧部位・高電圧の配線が近くにあるため、絶対に点検・交換を行わないでく
ださい。
取り扱いを誤ると感電し、重大な傷害におよぶか、最悪の場合死亡につながる
おそれがあります。

注意

ヒューズを交換する前に

ヒューズが切れた原因が電気の過剰負荷だと判明したときは、トヨタ販売店で
点検を受けてください。

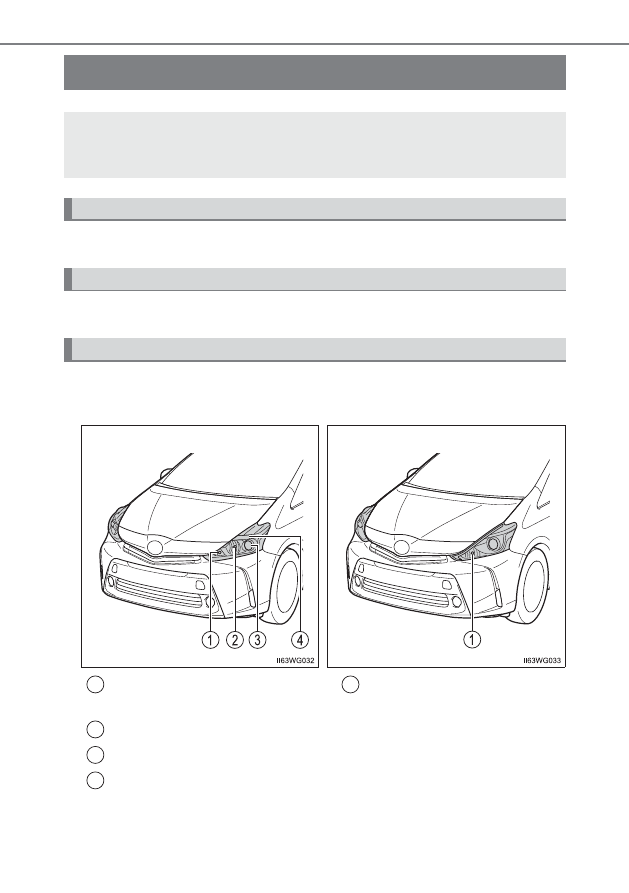

352

6-2. 簡単な点検・部品交換

電球(バルブ)の交換

切れた電球の W(ワット)数を確認してください。(→ P. 450)

→ P. 335

フロント

次に記載する電球は、ご自身で交換できます。電球交換の難易度は電球
によって異なります。部品が破損するおそれがあるので、トヨタ販売店
で交換することをおすすめします。

電球の用意

エンジンルームカバーの取りはずし

バルブ位置

X

ハロゲンヘッドランプ装着車

X

LED ヘッドランプ装着車

フロント方向指示灯/
非常点滅灯

ヘッドランプハイビーム

ヘッドランプロービーム

車幅灯

フロント方向指示灯/
非常点滅灯

G's はバンパーの意匠が異なりま
す。

1

2
3
4

1

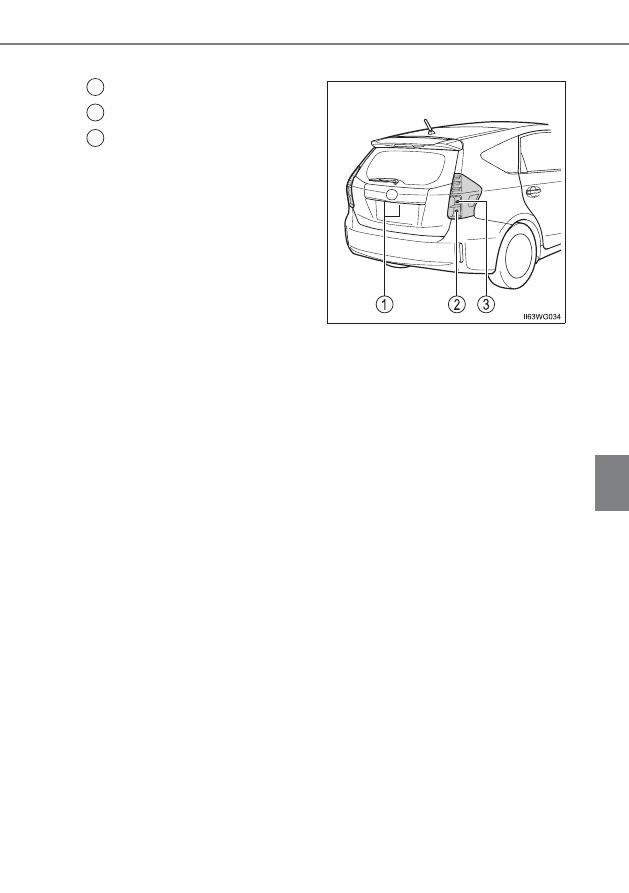

353

6-2. 簡単な点検・部品交換

6

お手入れのしかた

リヤ

番号灯

後退灯/リヤフォグランプ

リヤ方向指示灯/非常点滅灯

G's はバンパーの意匠が異なりま
す。

1
2

:グレード、オプションなどにより、装備の有無があります。

3

354

6-2. 簡単な点検・部品交換

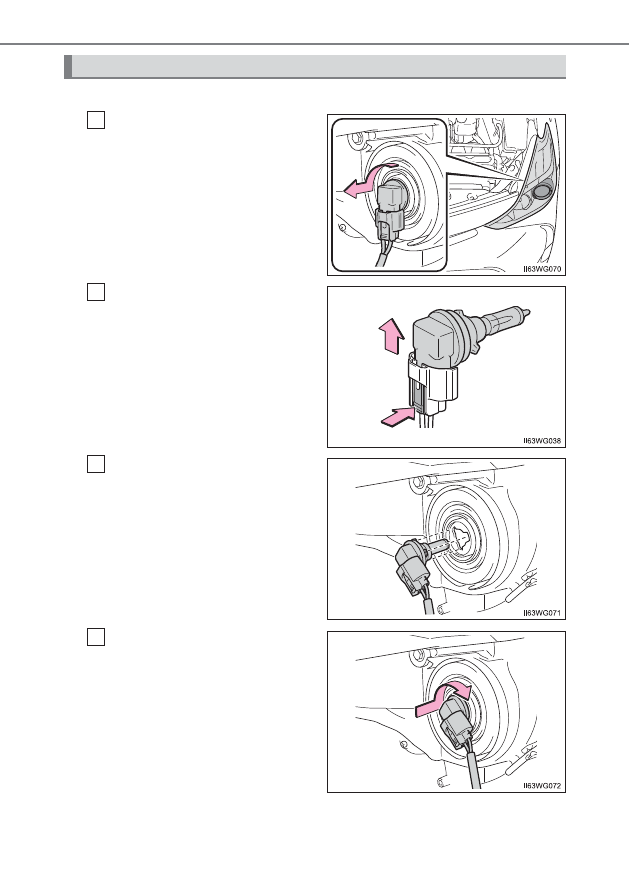

ヘッドランプ ロービーム(ハロゲンヘッドランプ装着車)

ソケットを取りはずす

電球を取りはずす

電球を交換し、ソケットを取り
付ける

取り付け部と電球のツメ(3ヶ所)
を合わせて挿し込みます。

ソケットをまわして固定する

ソケットを軽くゆさぶってぐらつき
がないことを確認し、いったんヘッ
ドランプロービームを点灯させ、ソ
ケットの取り付け部からランプの光
がもれていないことを目視確認して
ください。

電球交換のしかた

1

2

3

4

355

6-2. 簡単な点検・部品交換

6

お手入れのしかた

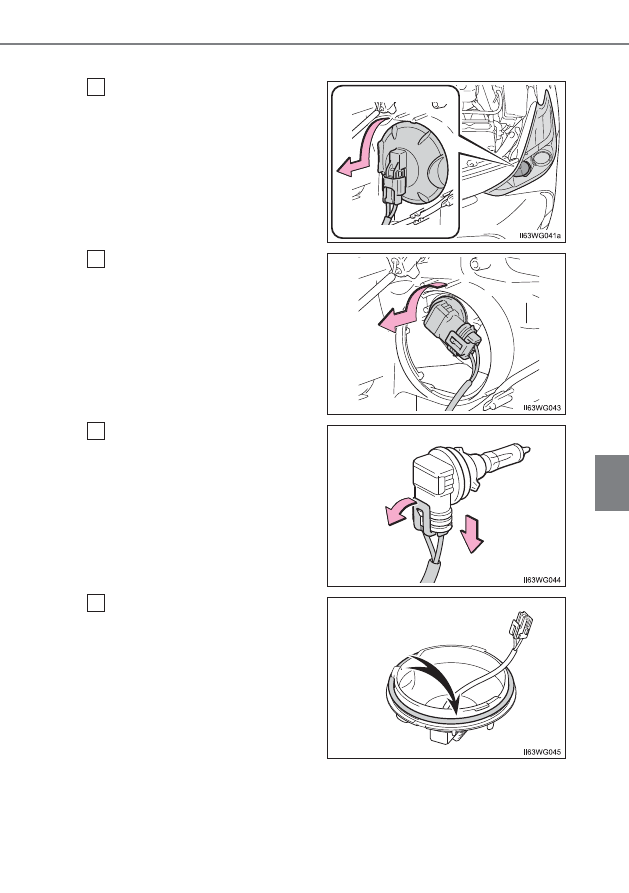

ヘッドランプハイビーム(ハロゲンヘッドランプ装着車)

カバーをまわして取りはずす

電球を取りはずす

コネクターを取りはずす

カバーの O リングがはずれて
いないことを確認する

O リングがはずれている場合は、正
しい位置に取り付ける。

1

2

3

4

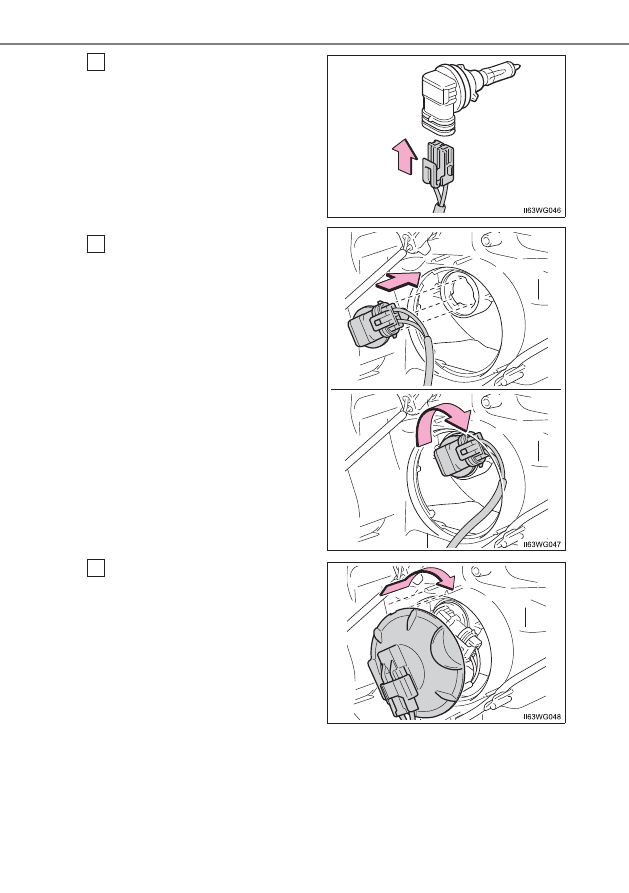

356

6-2. 簡単な点検・部品交換

電球を交換し、コネクターを取
り付ける

ソケットを取り付ける

取り付け部と電球のツメ(3ヶ所)
を合わせて挿し込み、右にまわして
固定する。

コネクターを軽くゆさぶってぐらつ
きがないことを確認し、いったん
ヘッドランプハイビームを点灯さ
せ、ソケットの取り付け部からラン
プの光がもれていないことを目視確
認してください。

カバーをまわして取り付ける

カバーとランプ本体のマークを合わ
せて挿し込み、まわします。

取り付けマークはランプ本体の外側
にあります。

5

6

7

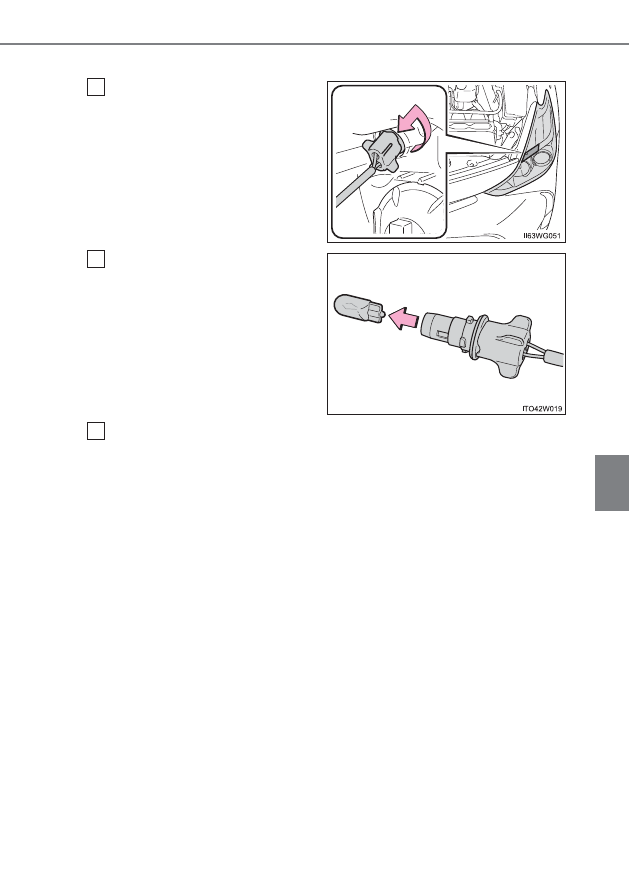

357

6-2. 簡単な点検・部品交換

6

お手入れのしかた

車幅灯(ハロゲンヘッドランプ装着車)

ソケットを取りはずす

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

1

2

3

358

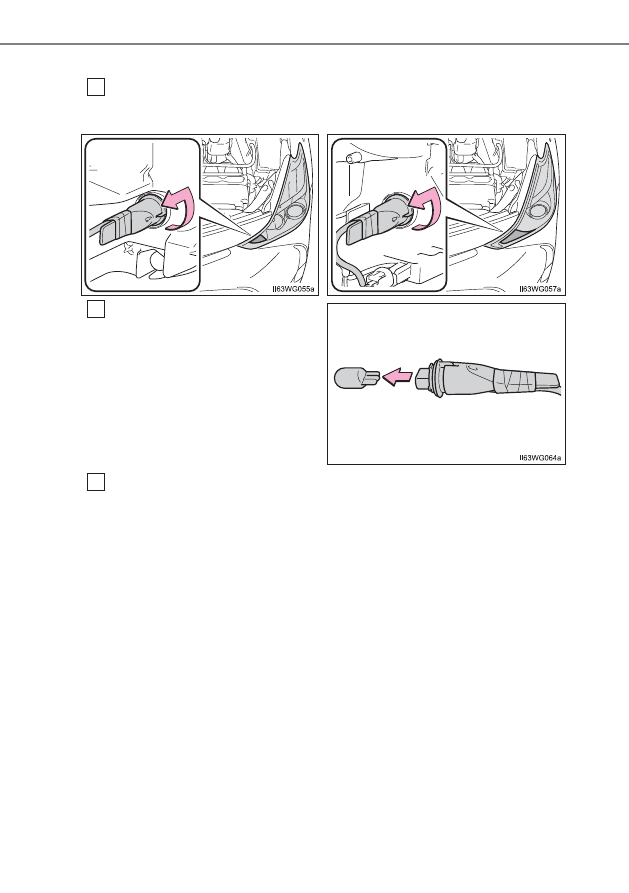

6-2. 簡単な点検・部品交換

フロント方向指示灯/非常点滅灯

ソケットを取りはずす

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

1

X

ハロゲンヘッドランプ装着車

X

LED ヘッドランプ装着車

2

3

359

6-2. 簡単な点検・部品交換

6

お手入れのしかた

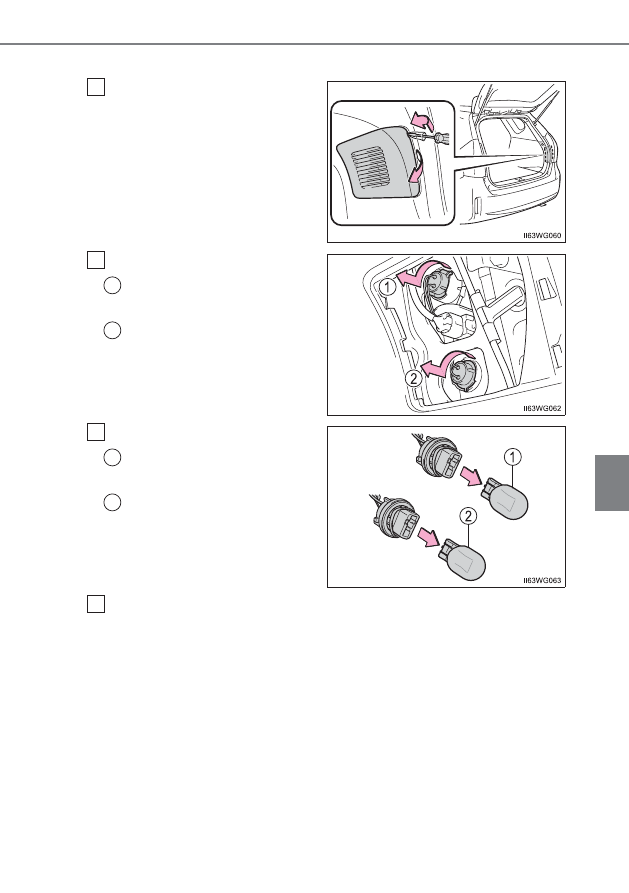

リヤ方向指示灯/非常点滅灯/後退灯/リヤフォグランプ

バックドアを開け、カバーをは
ずす

傷が付くのを防ぐため、ドライバー
の先端に布などを巻いて保護してく
ださい。

ソケットを取りはずす

リヤ方向指示灯/非常点滅

後退灯/リヤフォグランプ

電球を取りはずす

リヤ方向指示灯/非常点滅

後退灯/リヤフォグランプ

取り付けるときは、取りはずしたときと逆の手順で取り付ける

:グレード、オプションなどにより、装備の有無があります。

1

2

1

2

3

1

2

4

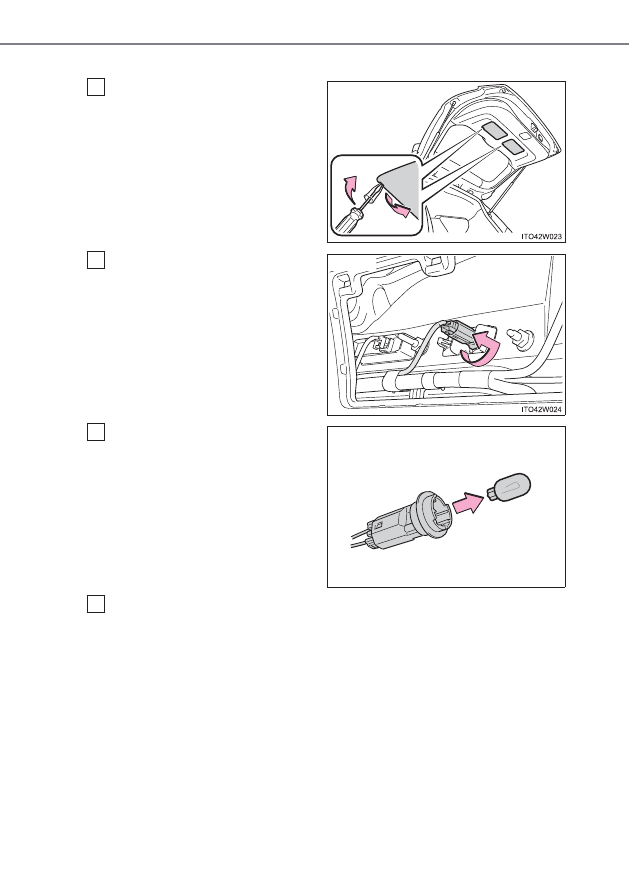

360

6-2. 簡単な点検・部品交換

番号灯

バックドアを開けて、図の位置
にある切り欠きにマイナスド
ライバーを挿し込んで、カバー
をはずす

傷が付くのを防ぐため、ドライバー
の先端に布などを巻いて保護してく
ださい。

ソケットを取りはずす

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

1

2

ITO43P150

3

4

361

6-2. 簡単な点検・部品交換

6

お手入れのしかた

次の電球を交換するには

次の電球が切れたときは、トヨタ販売店で交換してください。

ヘッドランプ(LED ヘッドランプ装着車)

LED デイライト

フロントフォグランプ

LED イルミネーションビーム

サイド方向指示灯/非常点滅灯

尾灯

制動灯

ハイマウントストップランプ

LED ランプについて

ヘッドランプ(LED ヘッドランプ装着車)・LED デイライト・フロントフォグラ
ンプ

・LED イルミネーションビーム

・尾灯・制動灯・ハイマウントストップラ

ンプは数個の LED で構成されています。もし LED がひとつでも点灯しないとき
は、トヨタ販売店で交換してください。

レンズ内の水滴と曇り

レンズ内の一時的な曇りは、機能上問題ありません。ただし、次のようなと
きは、トヨタ販売店にご相談ください。

レンズ内側に大粒の水滴が付いている

ランプ内に水がたまっている

電球(バルブ)を交換するとき

→ P. 351

知識

:グレード、オプションなどにより、装備の有無があります。

362

6-2. 簡単な点検・部品交換

警告

電球を交換するとき

必ずハイブリッドシステムを停止し、ランプを消灯してください。消灯直後は
高温になっているため、交換しないでください。やけどすることがあります。

電球のガラス部を素手でふれないでください。
やむを得ずガラス部を持つ場合は、電球に油脂や水分を付着させないために、
乾いた清潔な布などを介して持ってください。
また、電球を傷付けたり、落下させたりすると球切れや破裂することがありま
す。

電球や電球を固定するための部品はしっかり取り付けてください。取り付けが
不十分な場合、発熱や発火、またはヘッドランプ内部への浸水による故障や、
レンズ内に曇りが発生することがあります。

電球・ソケット・電気回路および構成部品を、修理または分解しないでくださ
い。
感電により、重大な傷害におよぶか、最悪の場合死亡につながるおそれがあり
ます。

お車の故障や火災を防ぐために

電球が正しい位置にしっかりと取り付けられていることを確認してください。

万一の場合には

363

7

7-1. まず初めに

故障したときは.......................364

非常点滅灯

(ハザードランプ)................365

発炎筒 ......................................366

車両を緊急停止するには .......368

7-2. 緊急時の対処法

けん引について.......................369

警告灯がついたときは ...........376

警告メッセージが

表示されたときは ................380

パンクしたときは

(応急用タイヤ装着車)........397

パンクしたときは

(タイヤパンク応急修理

キット装着車)......................410

ハイブリッドシステムが

始動できないときは ............429

電子キーが正常に

働かないときは ....................431

補機バッテリーが

あがったときは ....................433

オーバーヒート

したときは............................438

スタックしたときは ...............443

364

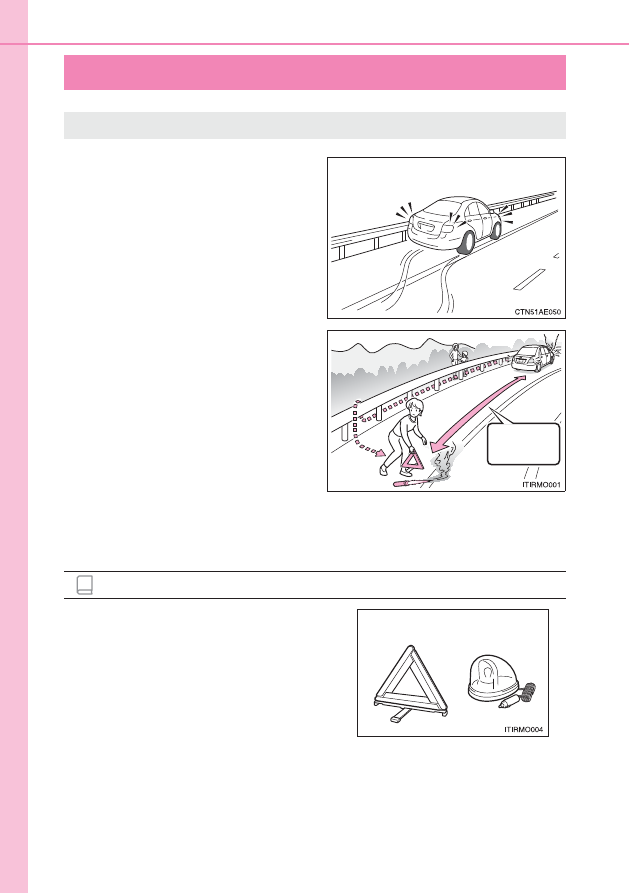

7-1. まず初めに

故障したときは

非常点滅灯(→ P. 365)を点滅さ
せながら、車を路肩に寄せ停車しま
す。

非常点滅灯は、故障などでやむを得ず
路上駐車する場合、他車に知らせるた
め使用します。

高速道路や自動車専用道路では、次
のことに従う

同乗者を避難させる

車両の 50m 以上後方に発炎筒

(→ P. 366)と停止表示板を置

くか、停止表示灯を使用する

・ 見通しが悪い場合はさらに後方に

置いてください。

・ 発炎筒は、燃料もれの際やトンネ

ル内では使用しないでください。

その後、ガードレールの外側などに避難する

故障のときはすみやかに次の指示に従ってください。

50m 以上
後方に置く

知識

停止表示板・停止表示灯について

高速道路や自動車専用道路でやむを得ず
駐停車する場合は、停止表示板または停止
表示灯の表示が、法律で義務付けられてい
ます。

停止表示板・停止表示灯のご購入について
は、トヨタ販売店にお問い合わせくださ
い。

停止表示板

停止表示灯

365

7

万一の場合には

7-1. まず初めに

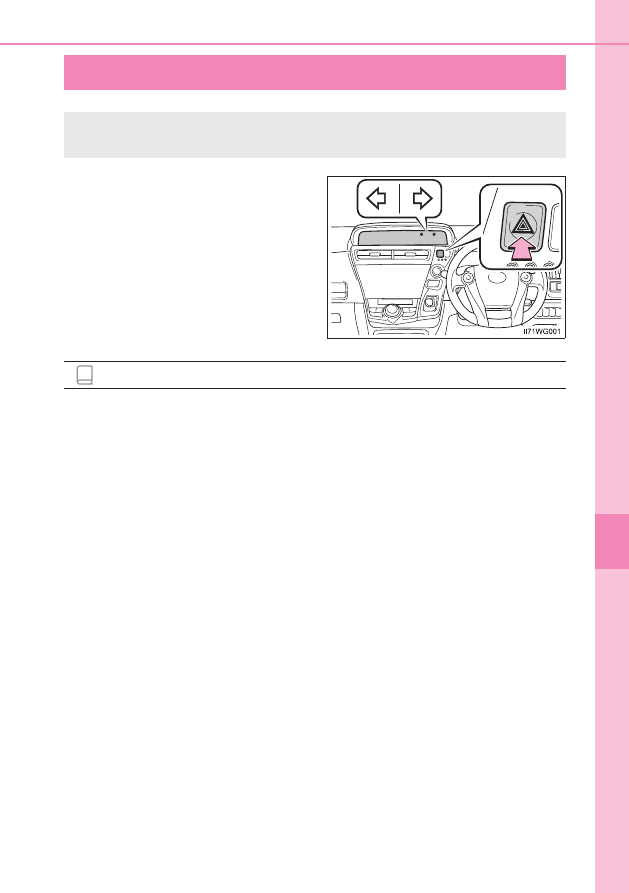

非常点滅灯(ハザードランプ)

スイッチを押す

すべての方向指示灯が点滅します。
もう一度押すと消灯します。

非常点滅灯について

ハイブリッドシステム停止中(READY インジケーターが点灯していないとき)
に、非常点滅灯を長時間使用すると、補機バッテリーがあがるおそれがあります。

故障などでやむを得ず路上駐車する場合、他車に知らせるために使用し
てください。

知識

366

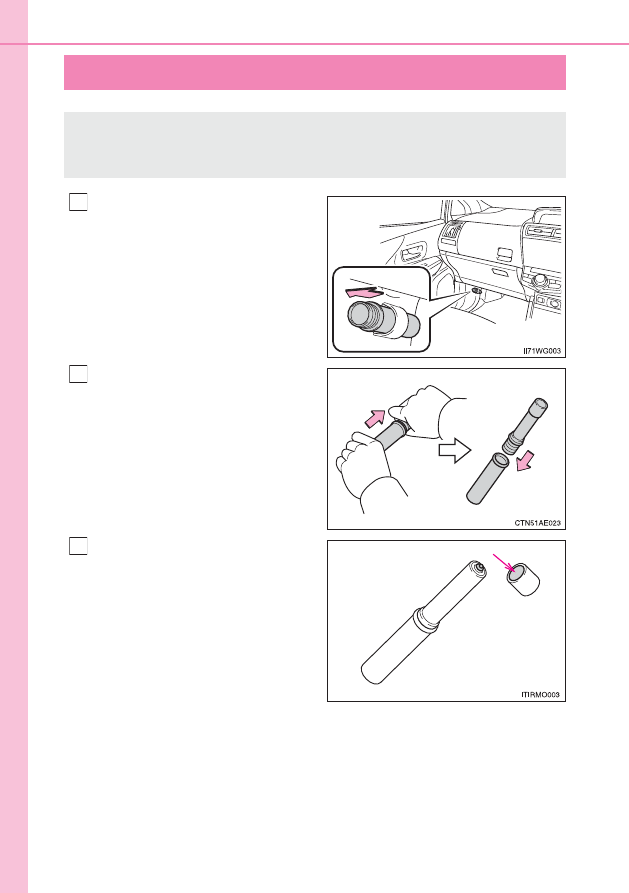

7-1. まず初めに

発炎筒

助手席足元の発炎筒を取り出す

本体をまわしながら抜き、本体を
逆さにして挿し込む

先端のフタを取り、すり薬で発炎
筒の先端をこすり、着火させる

必ず車外で使用してください。
着火させる際は、筒先を顔や体に向け
ないでください。

高速道路や踏切などでの故障・事故時に非常信号用として使用します。

(トンネル内や可燃物の近くでは使用しないでください)

発炎時間は約 5 分です。非常点滅灯と併用してください。

1

2

すり薬

3
