12.15.2. Промежуточный трос

ОБЩИЕ СВЕДЕНИЯ

Промежуточный трос ручного тормоза

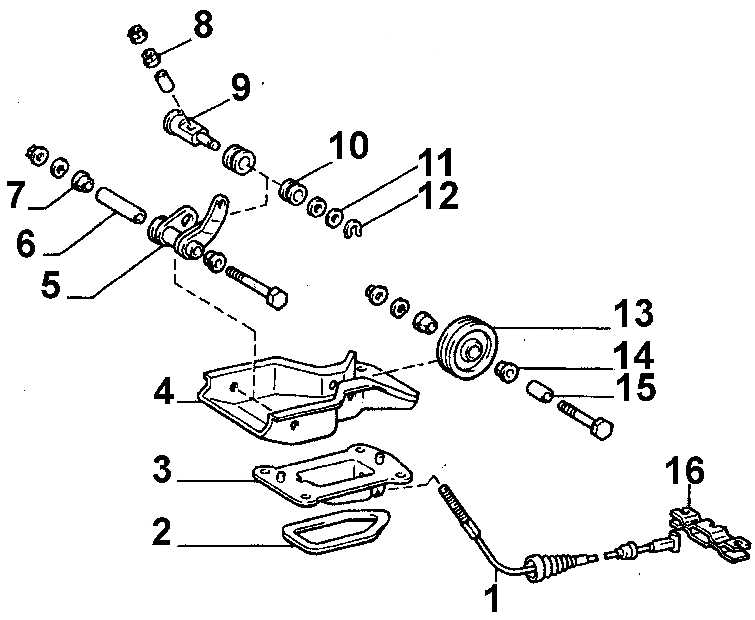

13.15.2 Промежуточный трос Toyota Camry
1 – промежуточный трос ручного тормоза;
2 – прокладка;
3 – кожух;
4 – кронштейн;
5 – промежуточный рычаг;
6 – ось;
7 – втулки;
8 – втулка;
9 – вал;
10 – втулка;
11 – прокладка;
12 – скоба крепления;
13 – ролик;
14 – втулка;
15 – втулка;
16 – компенсатор

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите центральную консоль.
2. Освободите рычаг ручного тормоза, отвинтите контргайку и установочную гайку и извлеките трос ручного тормоза из промежуточного рычага.
3. Работая под автомобилем, извлеките фиксатор задней части промежуточного троса из компенсатора, поверните его на 90° и извлеките из компенсатора. Извлеките промежуточный трос ручного тормоза из-под автомобиля.
4. Установка производится в последовательности, обратной снятию. Отрегулируйте трос ручного тормоза.
