6.14. Топливная магистраль и топливные форсунки

6.14.1. Замена

ОБЩИЕ СВЕДЕНИЯ

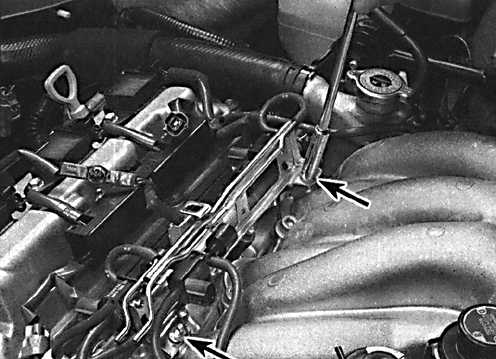

Расположение винтов крепления переключающего вакуумного клапана
7.14 Топливная магистраль и топливные форсунки Toyota Camry

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите давление в топливной системе.
2. Снимите провод массы с аккумулятора.
Предупреждения в радиоприемнике кода против воровства, перед отсоединением аккумулятора проверьте, что у вас имеются коды подключения. с 1993 года система воздушной подушки безопасности отключается, если аккумулятор отсоединяется на длительный срок. Если контрольная лампа подушки безопасности загорается и остается гореть после повторного подсоединения аккумулятора, необходимо обратиться в специализированную мастерскую для восстановления работоспособности системы.


3. Снимите шланг PCV с головки блока цилиндров и впускного коллектора.
7.14 Топливная магистраль и топливные форсунки Toyota Camry 4. Отвинтите винты крепления переключающего вакуумного клапана (VSP) и переместите клапан в сторону.

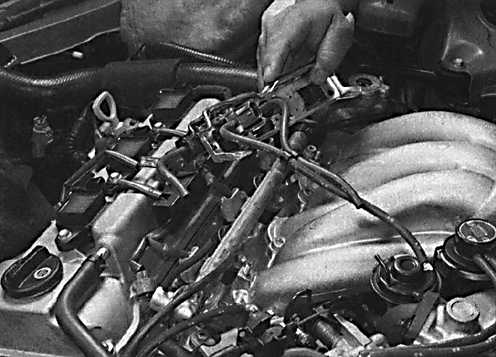

5. Отсоедините от топливных форсунок электрические разъемы и переместите жгут проводов с разъемами в сторону.
6. Отсоедините вакуумный шланг от регулятора давления топлива.
7.14 Топливная магистраль и топливные форсунки Toyota Camry 7.14 Топливная магистраль и топливные форсунки Toyota Camry 7.14 Топливная магистраль и топливные форсунки Toyota Camry

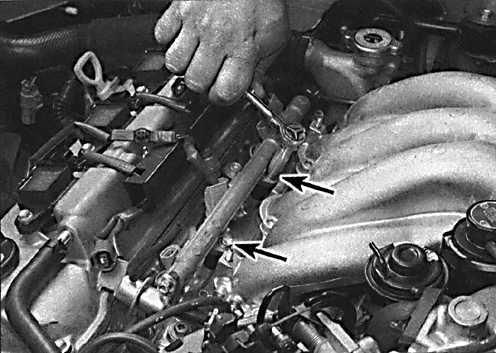

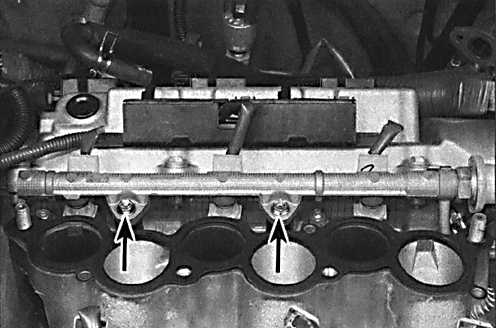

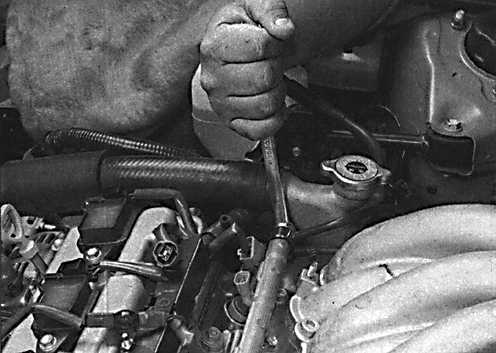

7. Отсоедините топливопроводы от регулятора давления топлива и топливной магистрали. 8. Для доступа к болтам крепления задней топливной магистрали необходимо предварительно снять камеру воздухозаборника. 9. Отвинтите болты крепления топливной магистрали.
7.14 Топливная магистраль и топливные форсунки Toyota Camry 7.14 Топливная магистраль и топливные форсунки Toyota Camry 7.14 Топливная магистраль и топливные форсунки Toyota Camry

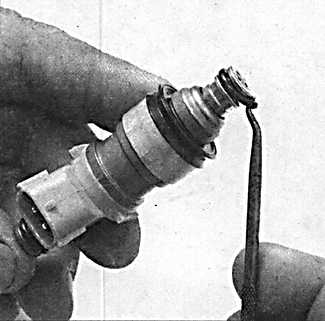

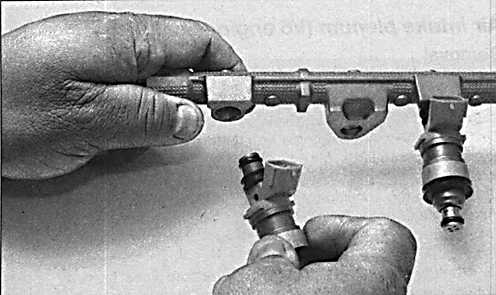

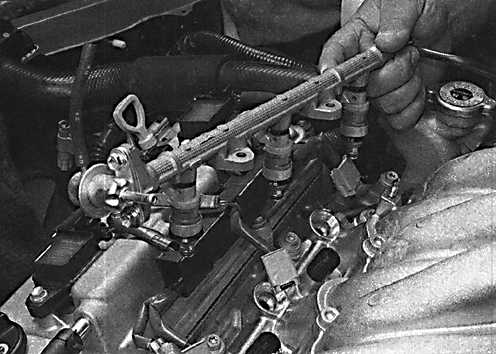

10. Снимите топливную магистраль вместе с топливными форсунками. 11. Снимите топливные форсунки с топливной магистрали. 12. При установке топливных форсунок используйте новые уплотнительные кольца.
13. Установка производится в последовательности, обратной снятию.
