Тойота Камри (92-97 года). Крышка головки блока цилиндров



Тойота Камри (92-97 года). Крышка головки блока цилиндров

2.4. Крышка головки блока цилиндров

ОБЩИЕ СВЕДЕНИЯ

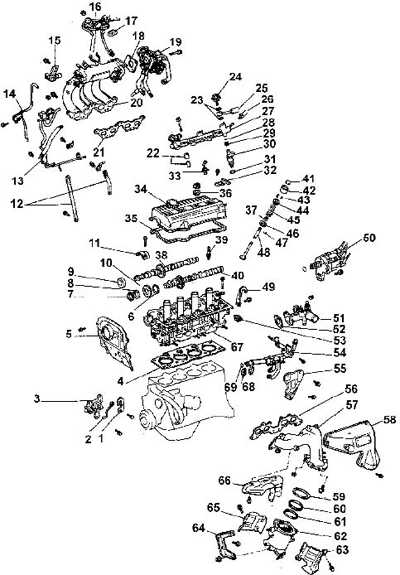

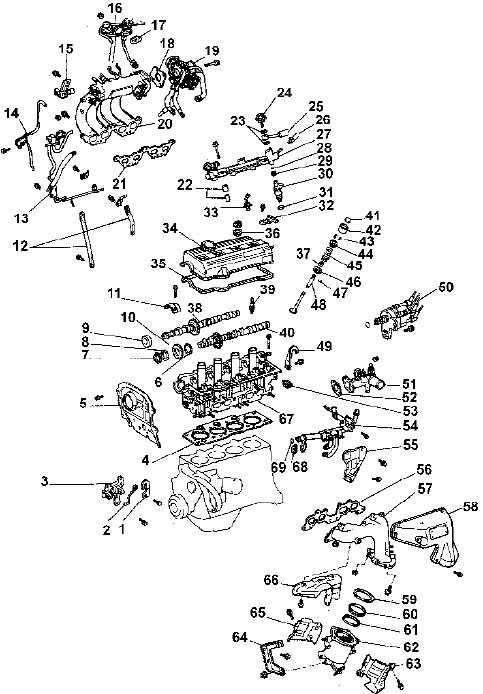

Детали головки блока цилиндров двигателя 5S-FE
3.4.1 Крышка головки блока цилиндров Toyota Camry
1 – проушина для подъема двигателя;
2 – шина заземления;
3 – кронштейн генератора;
4 – прокладка головки блока цилиндров;
5 – задний кожух зубчатого ремня;
6 – пружинная шайба;
7 – упорное кольцо;
8 – шайба;
9 – уплотнительное кольцо;
10 – шкив распределительного вала;
11 – крышки подшипников распреде лительного вала;
12 – кронштейны поддержки впускного коллектора;
13 – трубки и ASV;
14 – вакуумные трубки;
15 – VSV для EGR;
16 – клапан EGR и вакуумный модулятор;
17 – прокладки;
18 – прокладки;
19 – корпус дросселя;
20 – впускной коллектор;
21 – прокладка;
22 – прокладка;
23 – прокладка;
24 – амортизатор пульсации топлива;
25 – подающий топливный шланг;
26 – возвратный топливный шланг;
27 – трубки подачи топлива;
28 – уплотнительное кольцо круглого сечения;
29 – уплотнительное кольцо;
30 – топливная форсунка;
31 – уплотнительное кольцо;
32 – кронштейн;
33 – клапан PCV;
34 – крышка головки блока цилиндров;
35 – прокладки;
36 – уплотнительное кольцо;
37 – маслоотражательный колпачок;
38 – распределительный вал, управляющий впускными клапанами;
39 – свечи зажигания;
40 – распределительный вал, управляющий выпускными клапанами;
41 – регулировочная прокладка;
42 – толкатель клапана;
43 – сухари;
44 – верхняя тарелка пружины;
45 – пружина;
46 – гнездо пружины;
47 – упорное кольцо;
48 – направляющая втулка клапана;
49 – проушина для подъема двигателя;
50 – распределитель;
51 – патрубок системы охлаждения;
52 – прокладка;
53 – датчик давления масла;
54 – обводная труба системы охлаждения;
55 – теплоизолирующий экран;
56 – прокладка;
57 – выпускной коллектор;
58 – теплоизолирующий экран выпускного коллектора;
59 – прокладка;
60 – фиксатор;
61 – прокладка;
62 – каталитический конвертор;
63 – теплоизоляция каталитического конвертора;
64 – кронштейн каталитического конвертора;
65 – теплоизоляция каталитического конвертора;
66 – нижний тепловой экран выпускного коллектора;
67 – головка блока цилиндров;
68 – прокладка;
69 – уплотнительное кольцо круглого сечения
