Предупреждение
оборудованных подушкой безопасности вращение руля после снятия механизма
не допускается во избежание повреждения подушки. Зафиксируйте руль,
одев на него ремень безопасности и закрепив пряжкой.
|
| 1. Выставьте руль в положение езды
по прямой, поднимите передок автомобиля. |
| 2. Отсоедините наконечники тяг от
кулаков. |
| 3. Отверните 10 болтов и снимите
нижний щиток двигателя. |
| 4. Снимите стабилизатор. |
 |

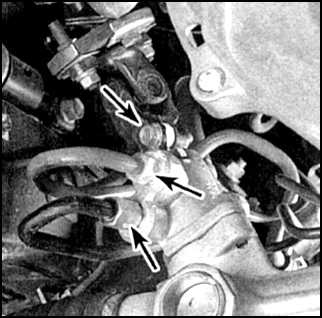

5. Обозначьте положение промежуточного
вала и отверните стяжной болт шлицевой муфты карданного шарнира (стрелками
указаны болты муфты шарнира и штуцера трубок). |
| 6. Отсоедините от рулевого механизма
трубки гидроусилителя. |
 |

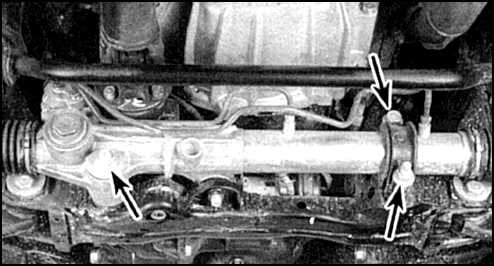

7. Отверните гайку и болт с правой
стороны механизма, гайку и сквозной болт с другой стороны (стрелками
указаны гайки и болты крепления рулевого механизма к раме). |
| 8. Снимите рулевой механизм. |
| 9. Если вал руля случайно повернулся,
то снимите руль и отцентрируйте катушку провода подушки безопасности. |
| 10. Далее сборка выполняется в обратном
порядке. |
| 11. Затяните болты и гайки с заданным
моментом и удалите воздух из гидроусилителя. |
