Тойота 4 раннер. Расположение устройств систем снижения токсичности

5.13.2. Расположение устройств систем снижения токсичности

ОБЩИЕ СВЕДЕНИЯ

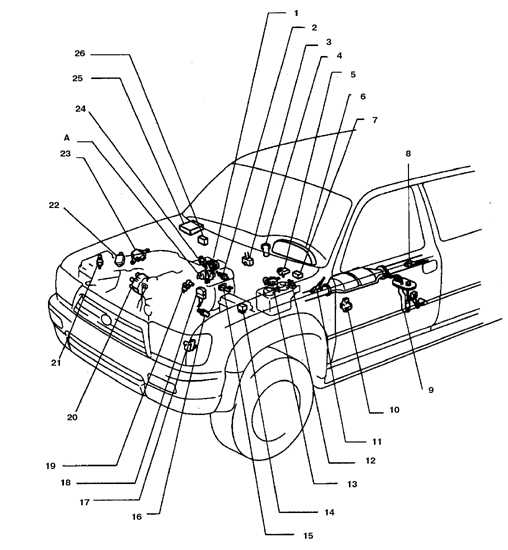

Расположение устройств систем снижения токсичности и топливной системы а/м "Toyota 4 Runner/ Hilux/ Surf" 1996 г. с двигателем 2,7 л

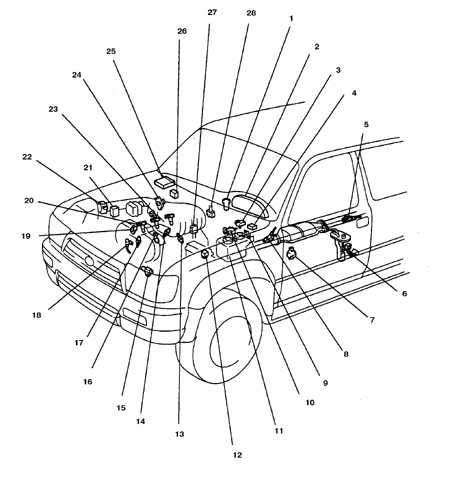

5.13.2 Расположение устройств систем снижения токсичности Toyota 4runner

1. Датчик поворота дроссельной заслонки
2. Датчик температуры системы рециркуляции
3. Разъем DLC3
4. Замок зажигания
5. Датчик давления паров бензина
6. Щиток приборов
7. Реле топливного насоса
8. Датчик кислорода 1
9. Топливный насос
10. Переключатель N/ P (на автоматической трансмиссии)
11. Датчик кислорода 2
12. Вакуумный распределитель клапана бачка
13. Вакуумный распределитель датчика давления паров

14. Главное реле впрыска (маркировка EFI)
15. Вакуумный распределитель клапана рециркуляции
16. Датчик вращения коленвала
17. Датчик детонации 1
18. Разъем DLC1
19. Форсунка
20. Датчик вращения распредвала (встроен в распределитель зажигания)
21. Датчик температуры засасываемого воздуха
22. Датчик скорости потока
23. Электронный блок зажигания
24. Датчик температуры жидкости
25. Процессорный блок (ЕСМ)
26. Усилитель
А. Регулятор холостого хода

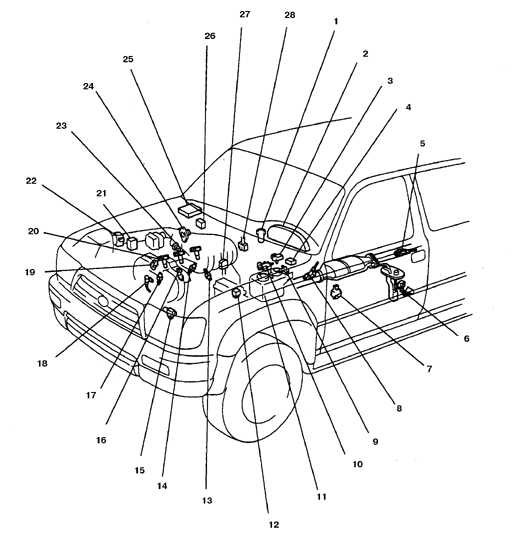

Расположение устройств систем снижения токсичности и топливной системы а/м "Toyota 4 Runner/ Hilux/ Surf" 1996 г. с двигателем V6 3,4 л

1. Замок зажигания
2. Щиток приборов
3. Датчик давления паров бензина
4. Реле топливного насоса
5. Датчик кислорода 2
6. Топливный насос
7. Переключатель N/ P (на автоматической трансмиссии)
8. Датчик кислорода 1
9. Вакуумный распределитель бачка с поглотителем
10. Вакуумный распределитель датчика давления паров
11. Бачок с поглотителем
12. Главное реле впрыска (маркировка EFI)

13. Датчик детонации 2
14. Датчик детонации 1
15. Датчик вращения коленвала
16. 19. Форсунка
17. Датчик температуры жидкости
18. Датчик вращения распредвала
20. Катушка зажигания
21. Электронный блок зажигания
22. Датчик скорости потока
23. Регулятор холостого хода
24. Датчик поворота дроссельной заслонки
25. Процессорный блок (ЕСМ)
26. Усилитель
27. Разъем DLC1
28. Разъем DLC3

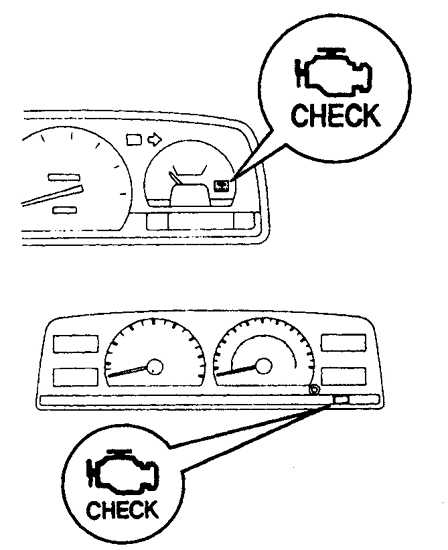

Вариант расположения контрольной лампы CHEK ENGINE на щитке приборов
