5.3. Топливный насос и давление топлива

5.3.1. Проверка насоса

ОБЩИЕ СВЕДЕНИЯ

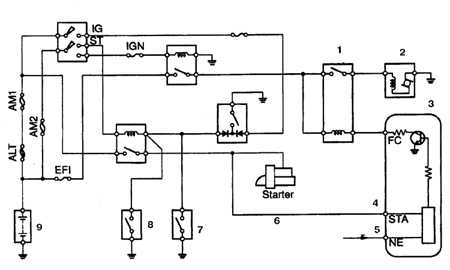

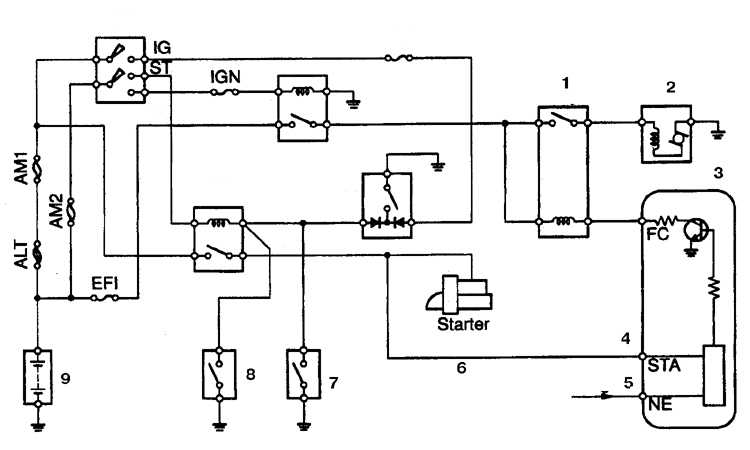

Схема включения топливного насоса

5.3.1 Топливный насос и давление топлива Toyota 4runner

1. Реле насоса
2. Насос
3. Процессорный блок
4. Сигнал STA
5. Сигнал NA

6. От датчика вращения коленвала
7. Переключатель P/N на автоматической трансмиссии
8. Вспомогательное реле стартера
9. Батарея

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Включите зажигание (двигатель не запускать).

2. Включите топливный насос, для чего запустите двигатель.

3. После перемыкания указанных выводов на топливный насос подается напряжение. Рядом с топливным баком должна прослушиваться работа насоса.

4. Выключите зажигание.

5. Если насос не работает, то проверьте следующие элементы цепи: предохранитель (15А) главного реле системы впрыска (EFI-реле), плавкую вставку (30 А) ключа зажигания на (вставка АМ2, см. подраздел 12.4, главное реле системы впрыска (EFI-реле) и реле топливного насоса (см. рис. Расположение устройств систем снижения токсичности и топливной системы а/м "Toyota 4 Runner/ Hilux/ Surf" 1996 г. с двигателем 2,7 л или рис. Расположение устройств систем снижения токсичности и топливной системы а/м "Toyota 4 Runner/ Hilux/ Surf" 1996 г. с двигателем V6 3,4 л), топливный насос, а также проводку и разъемы (см. рис. Схема включения топливного насоса).
