4.9. Электродвигатель и цепь вентилятора отопителя

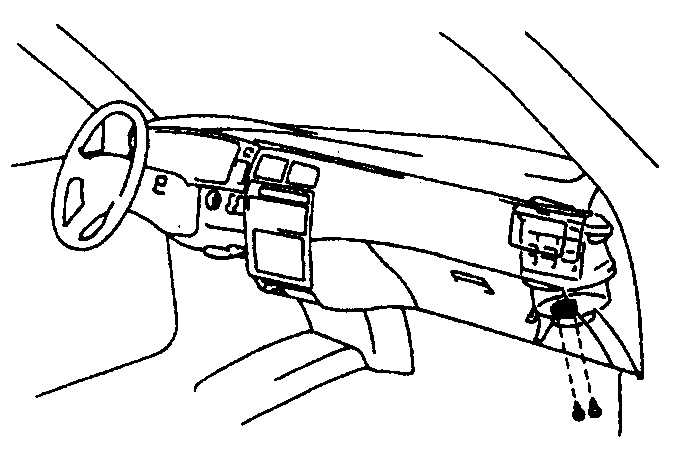

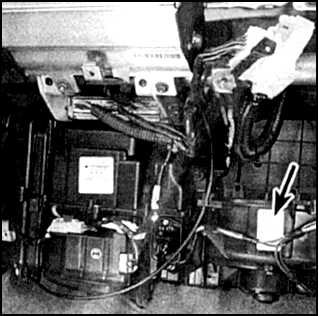

Электродвигатель отопителя при снятой передней панели

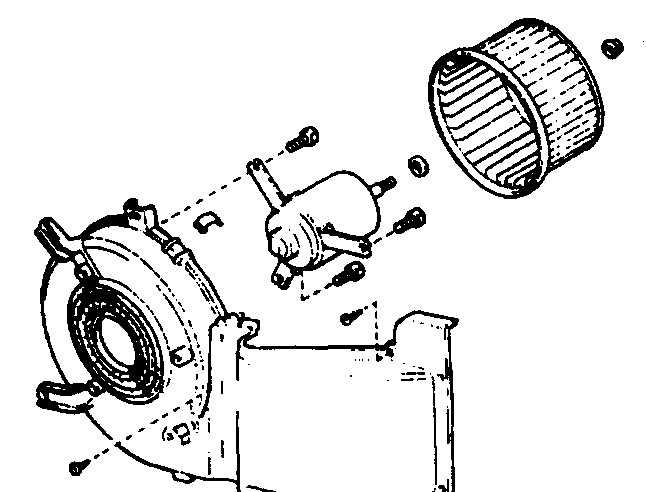

Детали заднего блока обдува
Предупреждение
отопителе переведите
ключ зажигания в положение LOCK, отсоедините батарею от массы и приступайте
к работам не ранее чем через 2 мин.
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. На автомобилях "Toyota
4 Runner/ Hilux/ Surf" блок обдува отопителя смонтирован под
передней панелью и под сиденьем пассажира. В случае отказа вентилятора
проверьте предохранитель и состояние контактов и проводов. |

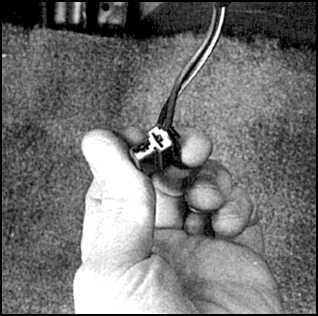

| 2. Проверьте на разъеме электродвигателя
наличие напряжения от батареи
(включите зажигание и переведите рукоятку вентилятор в положение ON). |
| 3. Если напряжение присутствует,
то присоедините разъем и соедините
вывод 2 с массой. Если вентилятор не включится, то возможно, что неисправен
электродвигатель. В этом случае соедините выводы электродвигателя
с питанием и массой через провода, защищенные предохранителями. Если
электродвигатель не включится, то его надо заменить. |
 |
4. Если двигатель исправен, то
проверьте резистор или переключатель. |
|
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

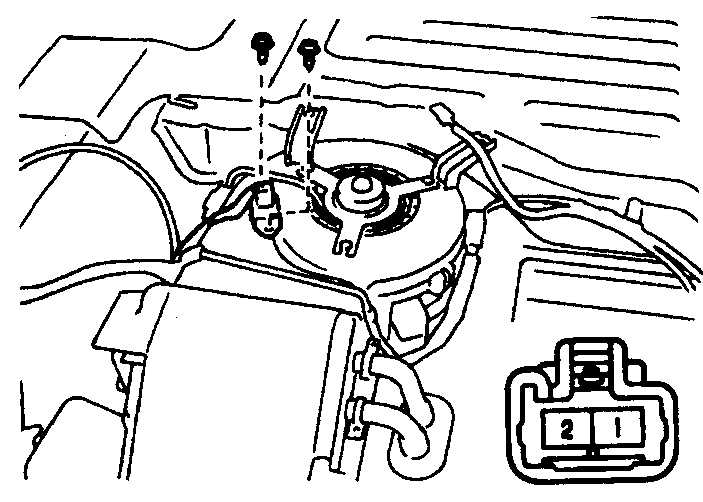

1. Отсоедините разъем, отверните 3 винта
и достаньте блок обдува из кожуха. |
| 2. Для доступа к заднему блоку
обдува снимите сиденье пассажира. |
|
