1.29. Регулировка направления потока воздуха

ОБЩИЕ СВЕДЕНИЯ

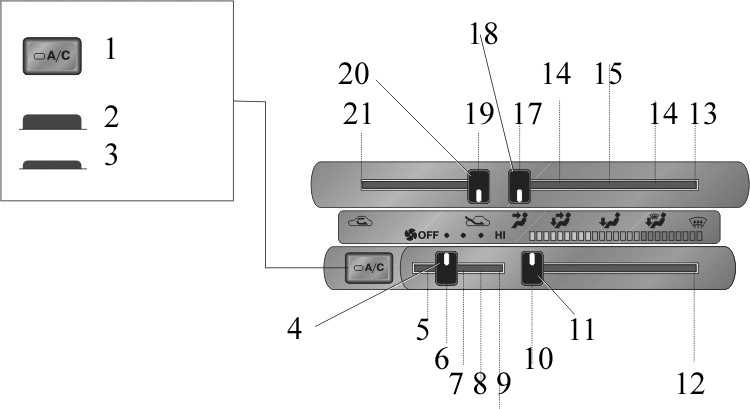

Органы управления системой

1.29 Регулировка направления потока воздуха Toyota 4runner

1. Кнопка включения/ выключения кондиционера
2. Выключить
3. Включить
4. Регулятор направления потоком воздуха
5. Рычажок регулировки забора воздуха
6. Рециркуляция воздуха
7. Наружный воздух
8. В лицо
9. Поток в ноги и лицо
10. На пол

11. На пол или ветровое стекло
12. На ветровое стекло
13. Рычажок регулятора скорости вращения вентилятора
14. Выключено
15. Низкая скорость
16. Умеренная скорость
17. Повышенная скорость
18. Высокая скорость вращения
19. Низкая температура
20. Рычажок терморегулятора
21. Высокая температура

Органы управления и их назначение

Регулятор температуры задает температуру воздуха на входе в салон.

В крайнем левом положении рукоятки температура самая низкая, в крайнем правом – самая высокая.

Рукояткой регулировки воздухозабора можно установить режим полной или частичной рециркуляции с забором наружного воздуха.

При положении рычажка OUTSIDE AIR в систему кондиционирования подается воздух снаружи автомобиля. Для рециркуляции переведите рычажок в положение RECIRCULATED AIR.

Рычажок регулятора направления потока задает канал по которому воздух поступает в салон.

Положения регулятора направления потока воздуха

	В лицо
	В ноги и в лицо
	На пол
	На пол и ветровое стекло
	На ветровое стекло

Включение, выключение и скорость вращения задается рычажком управления вентилятора. Для выключения вентилятора переведите рычажок в положение OFF. Специальная кнопка предназначена для включения и выключения кондиционера. Для включения нажмите кнопку, для выключения нажмите на кнопку повторно.

Если подсветка кнопки мигает, то как можно скорее обратитесь в службу автосервиса.

Причиной может проскальзывание ремня, либо неисправность компрессора. В этом случае кондиционер автоматически отключается, чтобы предупредить разрушение ремня.

Нагрев воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Переведите рычажок терморегулятора в любое положение кроме левого крайнего. Если нужен воздух с малым содержанием влаги, то переведите рычажок в положение между средним и правым крайним. Если нужен обдув теплым воздухом на уровне лица, то переведите рычажок в положение близкое к среднему.

2. Переведите рычажок регулятора воздухозабора в положение OUTSIDE AIR.

3. Если требуется быстрый нагрев воздуха в салоне, то переведите рычажок в положение RECIRCULATED AIR.

4. Рекомендуется, чтобы рычажок регулятора воздухозабора все время находился в положении OUTSIDE AIR. В противном случае стекла будут быстро запотевать.

5. Переведите рычажок регулятора направления потока в положение FLOOR (на пол). Если нужен обдув теплым воздухом на уровне лица, то переведите рычажок в положение двухуровневого обдува BI LEVEL.

6. Если стекла быстро запотевают, то переведите рычажок в положение FLOOR/ WINDSHIELD (пол и ветровое стекло).

7. Переведите рычажок управления вентилятором в любое положение кроме левого крайнего.

8. Кнопка кондиционера должна быть отжата. Если нужен сухой теплый воздух, то нажмите на кнопку.

Охлаждение воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Переведите рычажок терморегулятора в положение между средним и левым крайним.

2. Если требуется подогретый воздух на уровне пола при двухуровневом режиме обдува, то переведите рычажок терморегулятора в положение близкое к среднему.

3. Переведите рычажок регулятора воздухозабора в положение OUTSIDE AIR. Если требуется быстрая циркуляция охлажденного воздуха, переведите рычажок в положение RECIRCULATED AIR.

6. Если стекла быстро запотевают, то переведите рычажок в положение FLOOR/ WINDSHIELD (пол и ветровое стекло).

7. Переведите рычажок управления вентилятором в любое положение кроме левого крайнего.

8. Кнопка кондиционера должна быть отжата. Если нужен сухой теплый воздух, то нажмите на кнопку.

Вентиляция

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Переведите рычажок терморегулятора в крайнее левое положение.

2. Переведите рычажок регулятора воздухозабора в положение OUTSIDE AIR.

3. Переведите рычажок регулятора направления потока в положение FACE (на лицо).

4. Переведите рычажок управления вентилятором в любое положение кроме левого крайнего.

5. Кнопка включения кондиционера должна быть отжата.

Обогрев и обдув ветрового стекла

ПОРЯДОК ВЫПОЛНЕНИЯ

Для просветления запотевшего изнутри ветрового стекла

1. Переведите рычажок терморегулятора в любое положение.

2. Переведите рычажок регулятора воздухозабора в положение OUTSIDE AIR.

3. Переведите рычажок регулятора направления потока в положение WINDSHIELD (ветровое стекло).

4. Переведите рычажок управления вентилятором в левое крайнее положение.

5. Нажмите на кнопку включения кондиционера.

Для просветления обледеневшего или запотевшего снаружи ветрового стекла

6. Переведите рычажок терморегулятора в крайнее правое положение.

7. Переведите рычажок регулятора воздухозабора в положение OUTSIDE AIR.

8. Переведите рычажок регулятора направления потока в положение WINDSHIELD (ветровое стекло).

9. Переведите рычажок управления вентилятором в положение HI.

10. Кнопка включения кондиционера должна быть отжата.

Положения регулятора направления потока воздуха

Положение FACE – направление потока на уровне лица.

Положение BI LEVEL – поток направляется на уровень лица и ног одновременно. Воздух на уровне ног несколько теплее, чем на уровне лица (за исключением режима вентиляции).

Положение FLOOR – поток почти полностью направляется на уровень лица и ног. На части автомобилей воздух на уровне ног несколько теплее, чем на уровне лица.

Положение FLOOR/ WINDSHIELD – поток направляется на ветровое стекло, стекла передних дверей, лицо и ноги. На лицо направляется менее подогретый поток.

Положение WINDSHIELD – поток направляется на ветровое стекло, стекла передних дверей и лицо. На части автомобилей в этом положении рычажка регулятора на лицо направляется менее подогретый поток.

Не допускается использовать положение WINDSHIELD при охлаждении воздуха в условиях очень высокой влажности. В противном случае из-за разности температур наружного воздуха и ветрового стекла наружная поверхность стекла запотеет.
