Тойота Ленд Крузер (1980 года). Схема управления двигателем (с 1989 г.)



Тойота Ленд Крузер (1980 года). Схема управления двигателем (с 1989 г.)

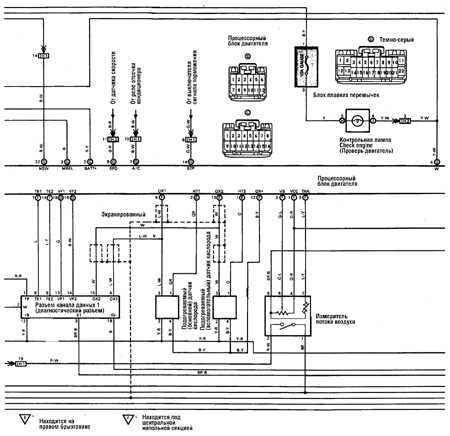

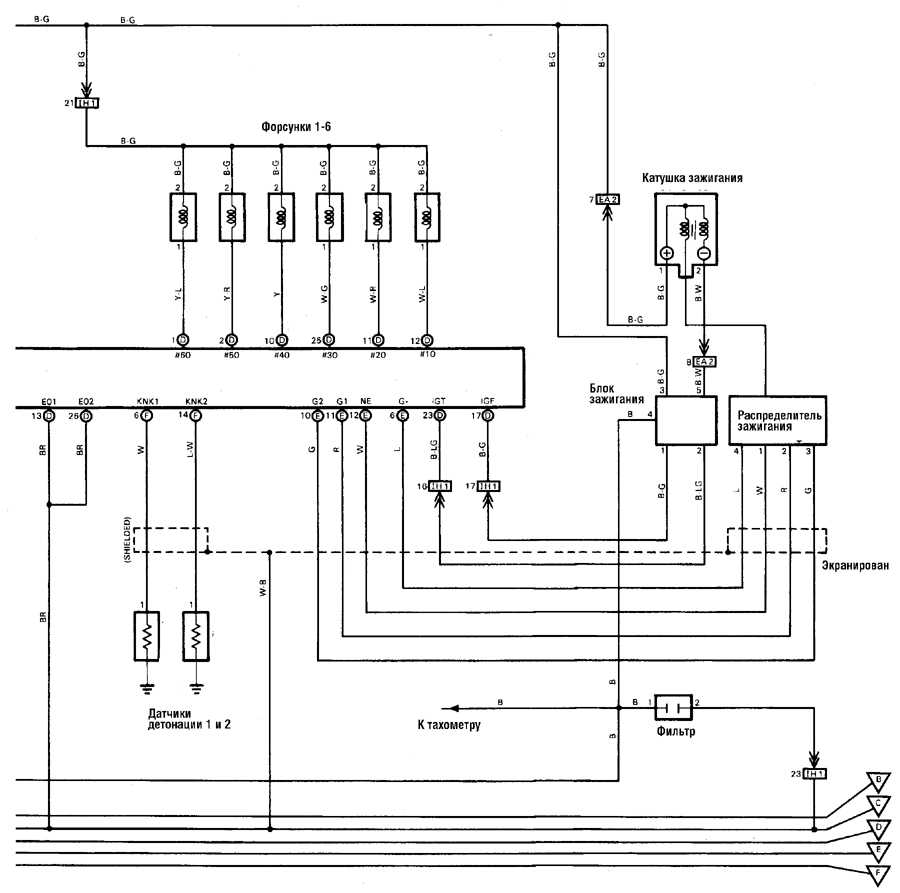

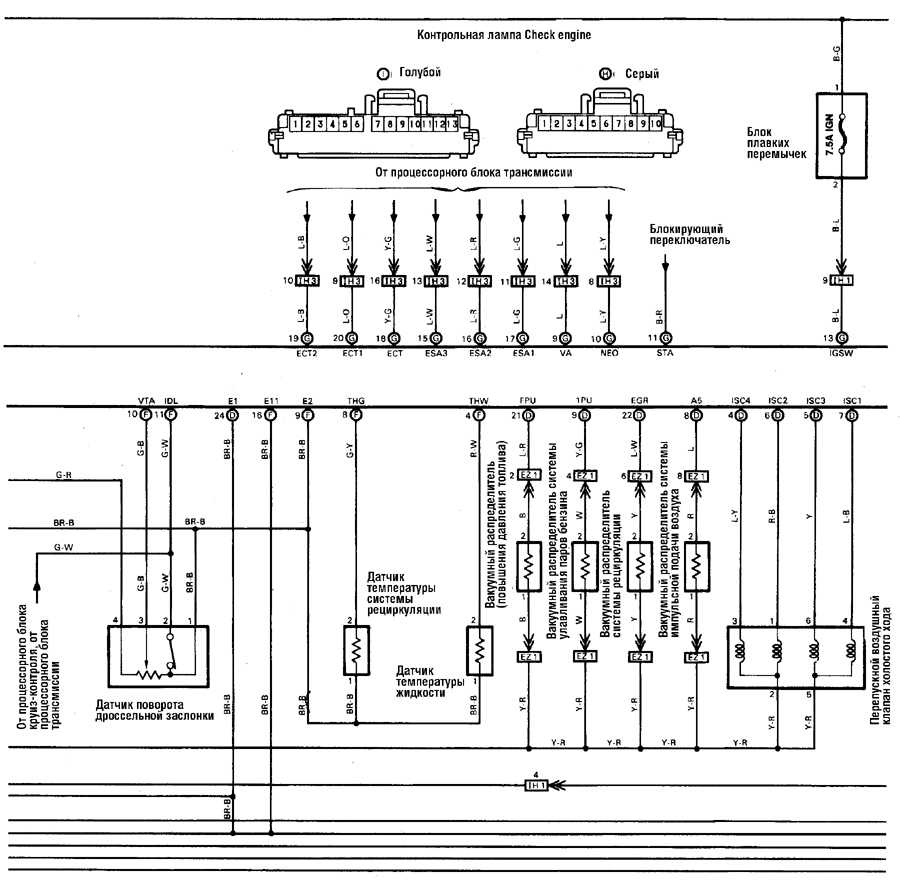

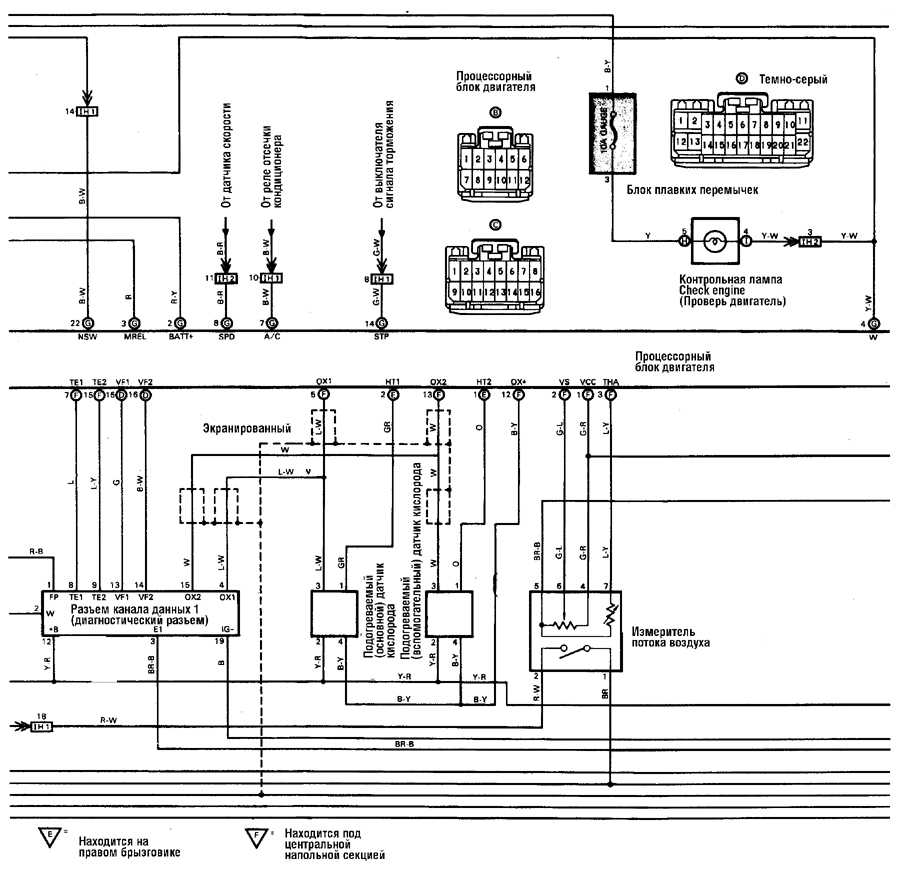

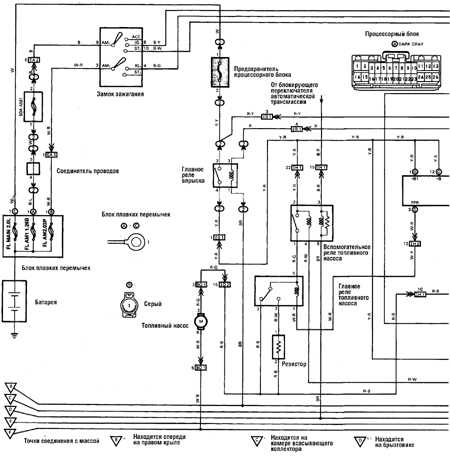

12.17. Схема управления двигателем (с 1989 г.)

ОБЩИЕ СВЕДЕНИЯ

12.17 Схема управления двигателем (с 1989 г.) Toyota Land Cruiser

12.17 Схема управления двигателем (с 1989 г.) Toyota Land Cruiser

12.17 Схема управления двигателем (с 1989 г.) Toyota Land Cruiser

12.17 Схема управления двигателем (с 1989 г.) Toyota Land Cruiser
