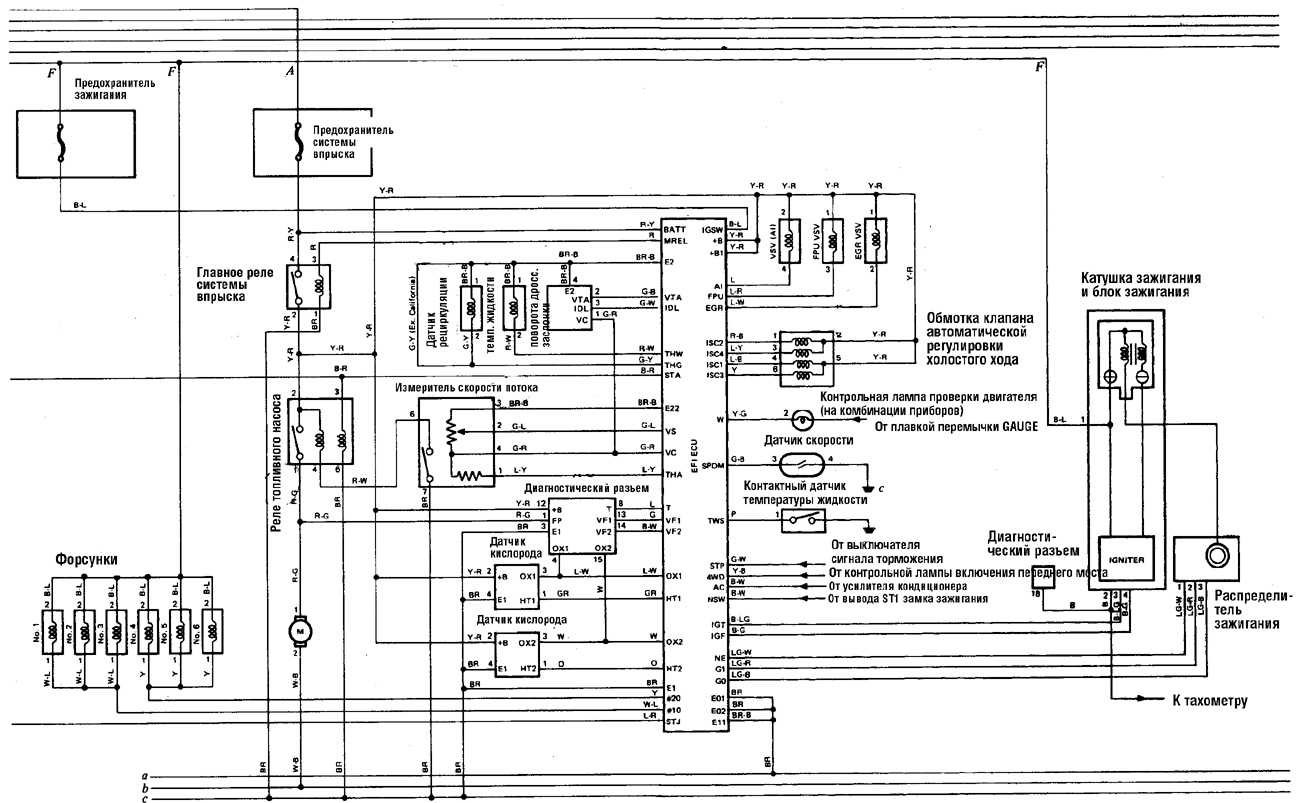

12.7. Система управления двигателем и система зажигания (а/м 1988-90 гг.)

ОБЩИЕ СВЕДЕНИЯ

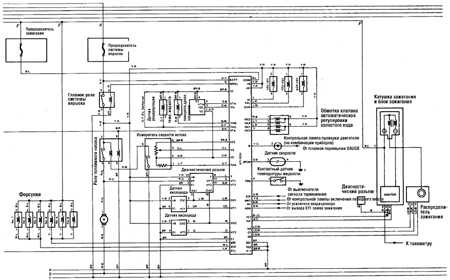

12.7 Система управления двигателем и система зажигания (а/м 1988-90 гг.) Toyota Land Cruiser
a – точка соединения с массой
находится на блоке цилиндров
b – точка соединения с массой
находится на левой передней стойке
с – точка соединения с массой находится справа спереди
